HPR | HPR150

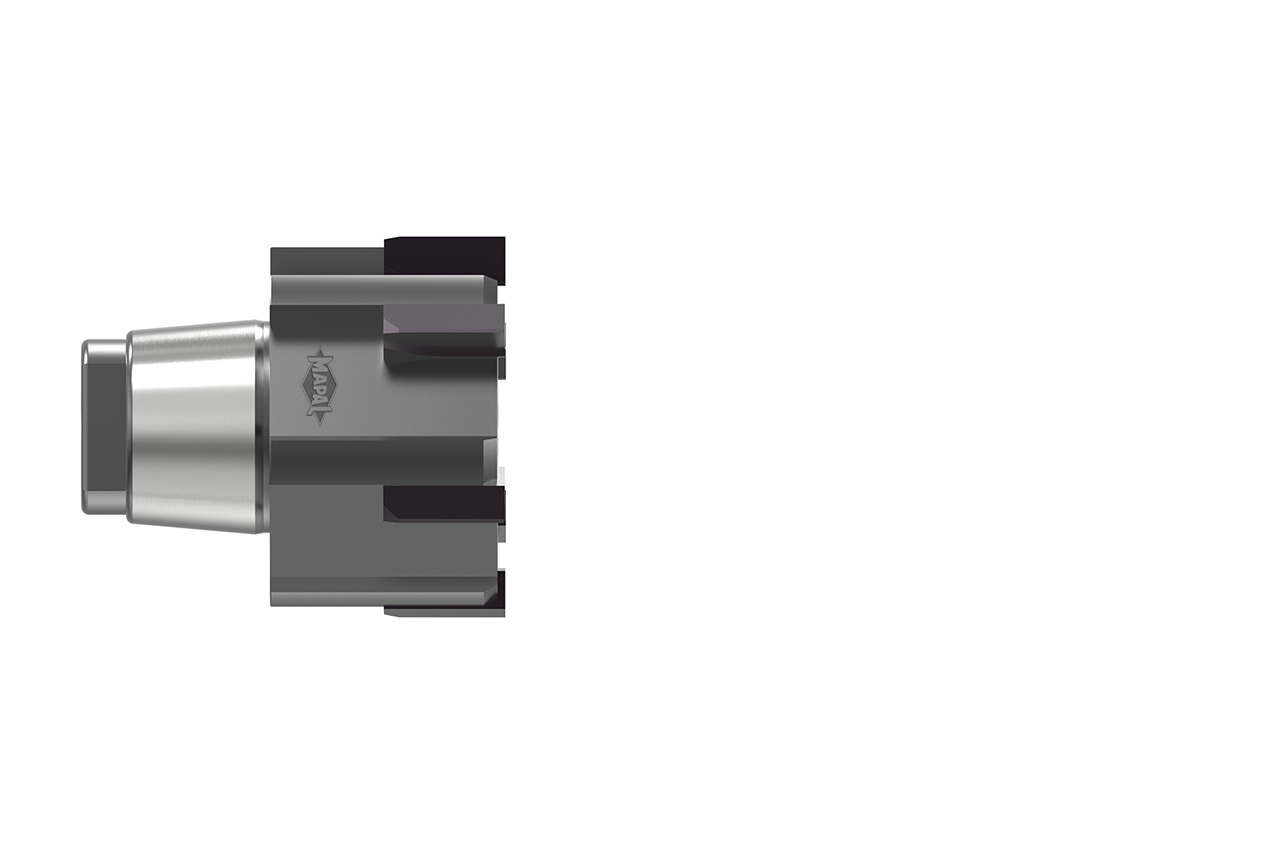

  • Product image HPR 1++

Diameter d1 (mm)

40.0

Your unit price

*Login required

Article

30586834

Quantity

Added to Your Shopping Cart

Product description

Die HPR-Wechselkopf-Reibahle von MAPAL bietet eine präzise Rundlauf- und Wechselgenauigkeit von 3 μm sowie einfaches Handling beim Montieren und Demontieren des Werkzeugkopfes. Das interne Kühlsystem ermöglicht es, dass die Kühlflüssigkeit direkt an den Schneiden austritt, was eine effiziente Kühlung gewährleistet. Dadurch sind die HPR-Reibahlen auch für Minimalmengenschmierung geeignet und bieten eine hohe Präzision und Standzeit. Das Standardprogramm umfasst verschiedene Baureihen für Durchgangs- und Grundbohrungen.

Material suitability

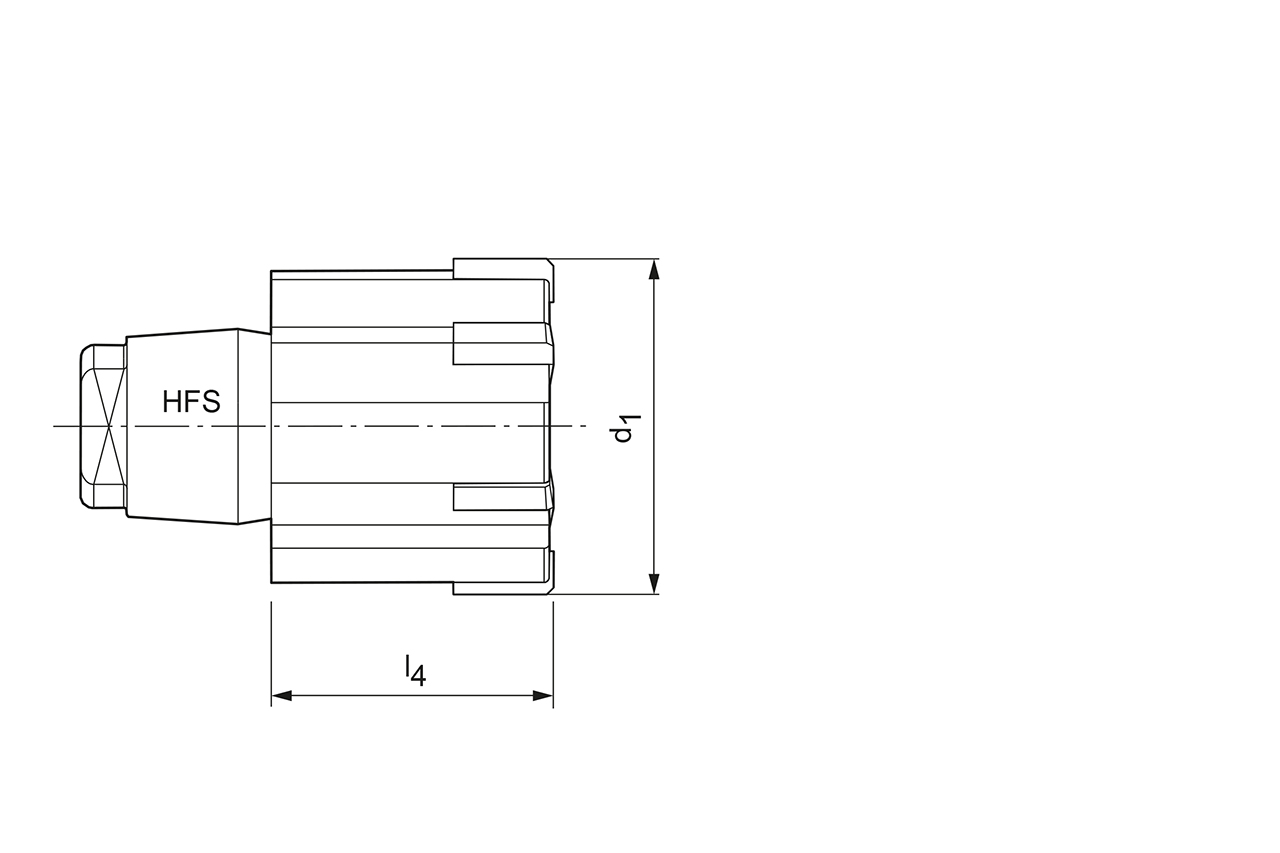

Technical specifications

Connection type
HFS
Connection size
20
Type of bore
Blind bore
d1
40   mm
l1
32   mm
l2
8   mm
l4
17   mm
l5
17   mm
Tolerance
H7
Number of cutting edges (z)
8
Material group
O
Specification
HPR150Ø40.0H7ML2G-HP421

Downloads

3D envelope in stp
30586834_607749001-000-00-E43.STP
Technical drawing in pdf
30586834_607870556-000-00-ED1.PDF
Technical drawing in dxf
30586834_607870556-000-00-ED1.DXF
Technical drawing in tif
30586834_607870556-000-00-ED1.TIF
