HPR | HPR110

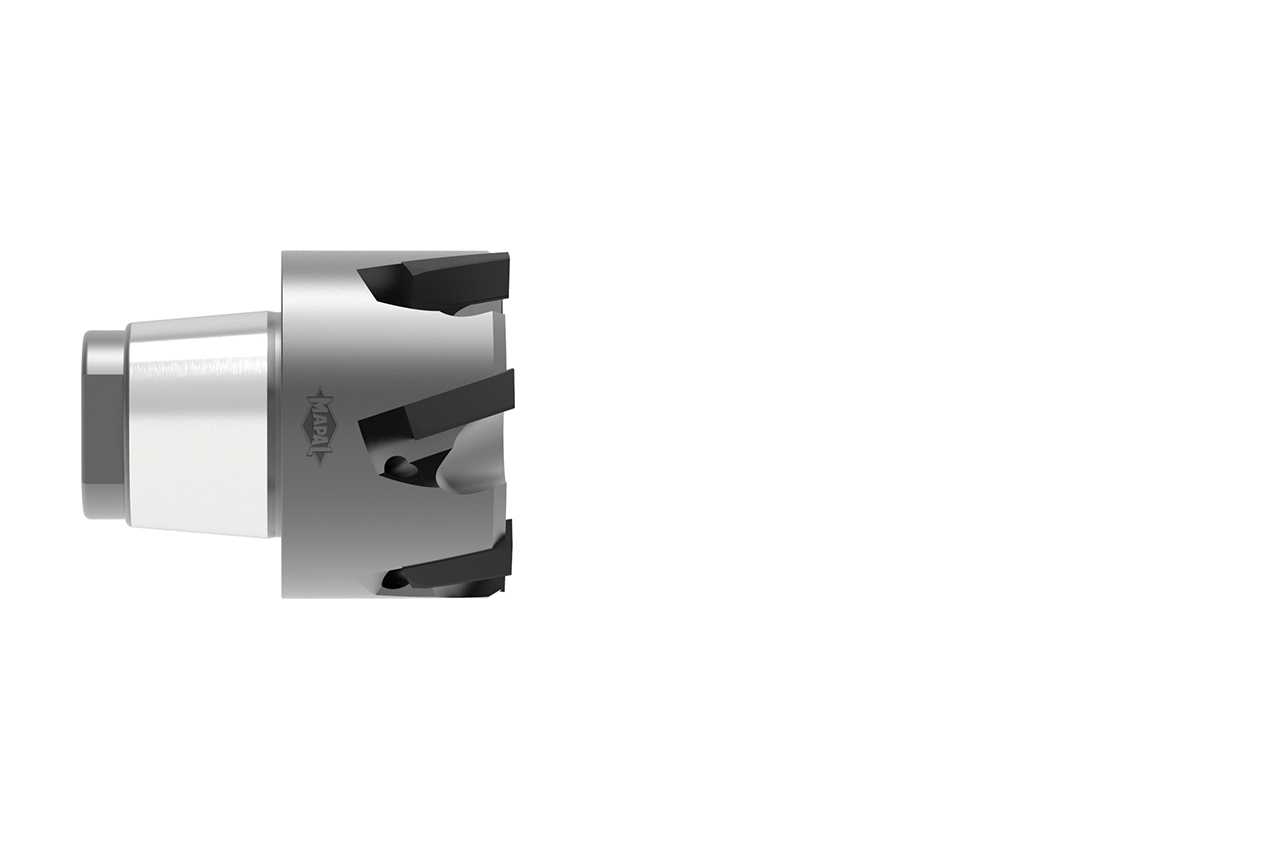

  • Produktbild HPR 1++

Durchmesser d1 (mm)

34.0

Your unit price

*Login erforderlich

Article

30043743

Quantity

Added to Your Shopping Cart

Product description

Die HPR-Wechselkopf-Reibahle von MAPAL bietet eine präzise Rundlauf- und Wechselgenauigkeit von 3 μm sowie einfaches Handling beim Montieren und Demontieren des Werkzeugkopfes. Das interne Kühlsystem ermöglicht es, dass die Kühlflüssigkeit direkt an den Schneiden austritt, was eine effiziente Kühlung gewährleistet. Dadurch sind die HPR-Reibahlen auch für Minimalmengenschmierung geeignet und bieten eine hohe Präzision und Standzeit. Das Standardprogramm umfasst verschiedene Baureihen für Durchgangs- und Grundbohrungen.

Material suitability

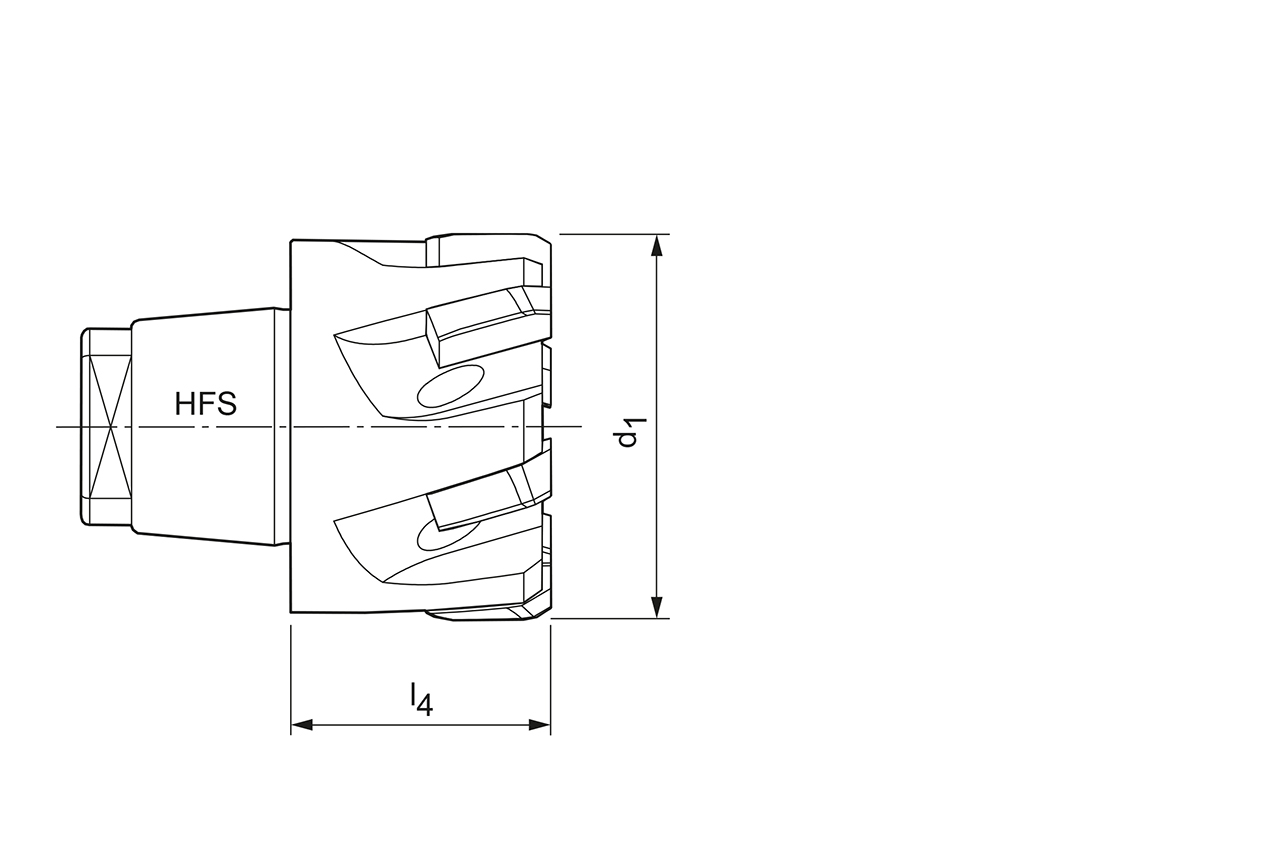

Technical specifications

Trennstelle
HFS
Trennstellengröße
20
Bohrungsart
Durchgangsbohrung
d1
34   mm
l1
32   mm
l2
8   mm
l4
17   mm
l5
17   mm
Toleranz
H7
Kühlmittelaustritt
innere Kühlmittelzufuhr
Anzahl Schneiden (z)
8
Materialgruppe
O
Spezifikation
HPR110Ø34.00H7ME1G-CU134

Downloads

3D Hüllkontur in stp
30043743_607008836-000-01-E43.STP
Technische Zeichnung in pdf
30043743_607755015-000-00-ED1.PDF
Technische Zeichnung in dxf
30043743_607755015-000-00-ED1.DXF
Technische Zeichnung in tif
30043743_607755015-000-00-ED1.TIF
Schnittwertempfehlung
30043743_HPR_DE.pdf
