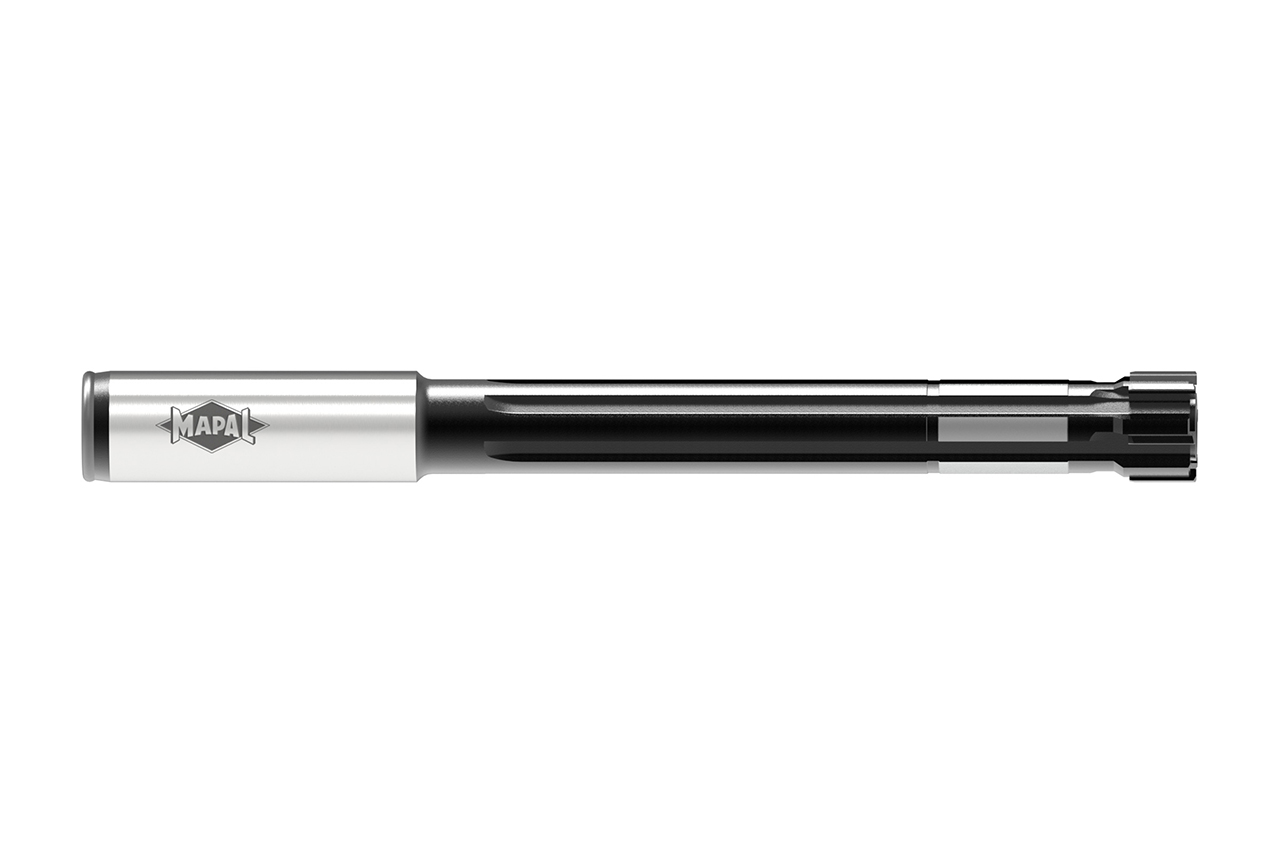

FixReam 7++
Diameter d1 (mm)
24.0
Your unit price
*Login requiredProduct description
Die FixReam 700 wurde entwickelt, um die Wirtschaftlichkeit durch effiziente Wiederaufbereitung zu steigern.
Dank einer Dehnschraube kann die Mehrschneidenreibahle vor dem Nachschleifen im Durchmesser erweitert werden. Dadurch können alle Funktionsflächen nachgeschliffen werden, sowohl im Anschnitt als auch im Werkzeugdurchmesser. Dadurch kann die Reibahle bis zu 9-mal wiederverwendet werden.
Technical specifications
- Connection type
- Cylindrical shank
- Connection size
- 20
- Type of bore
- Through bore

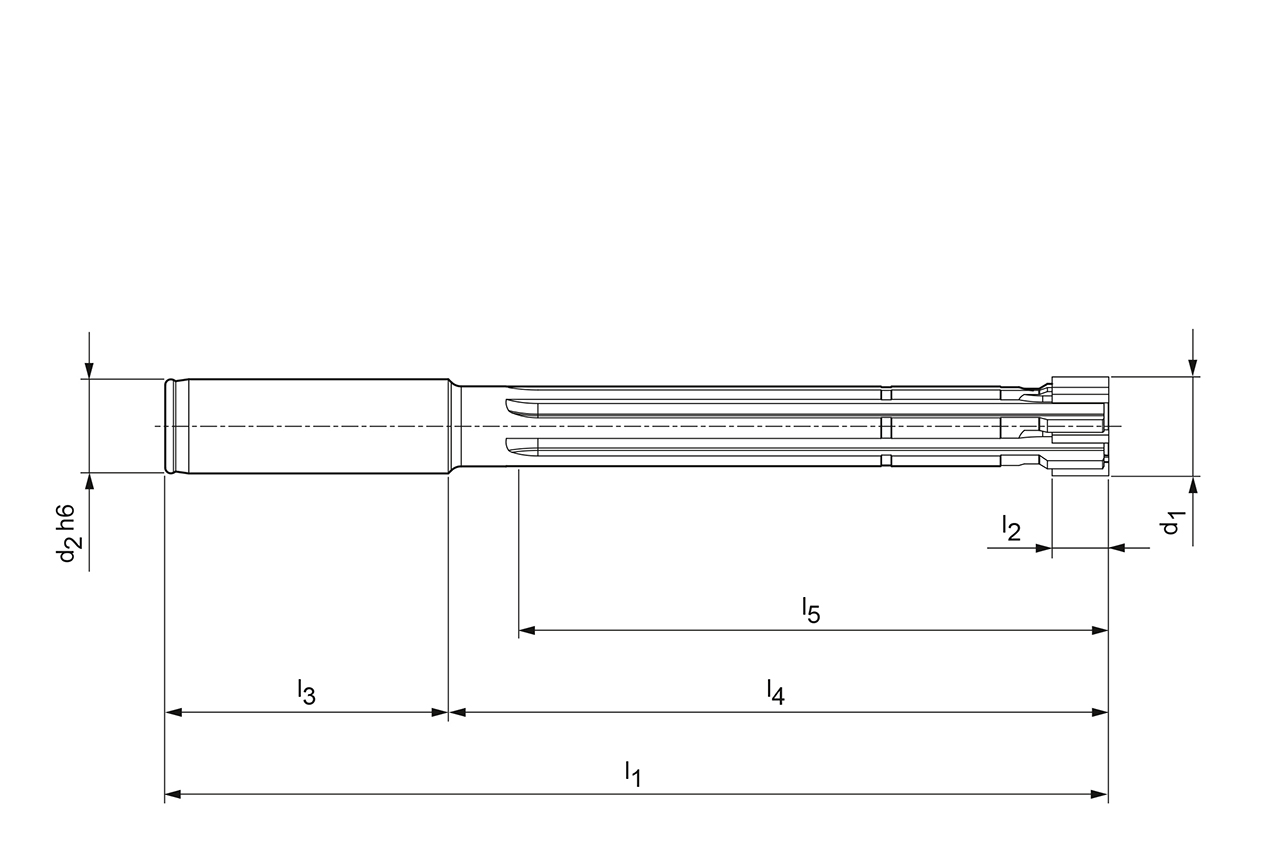

- d1
- 24 mm
- d3
- 20 mm
- l1
- 200 mm
- l2
- 12 mm
- l3
- 50 mm
- l4
- 140 mm
- l5
- 120 mm
- Tolerance
- H7
- Number of cutting edges (z)
- 6
- Material group
- TF
- Specification
- FXR705Ø24.000H7LB1G-HP905
Downloads
- Technical drawing in tif
- 31553838_608180552-000-00-ED1.TIF
- Technical drawing in dxf
- 31553838_608180552-000-00-ED1.DXF
- Technical drawing in pdf
- 31553838_608180552-000-00-ED1.PDF
- 3D envelope in stp
- 31553838_608180553-000-00-E43.STP
- Broschüre
- 31553838_MAPAL_FixReam-700__DE.pdf
