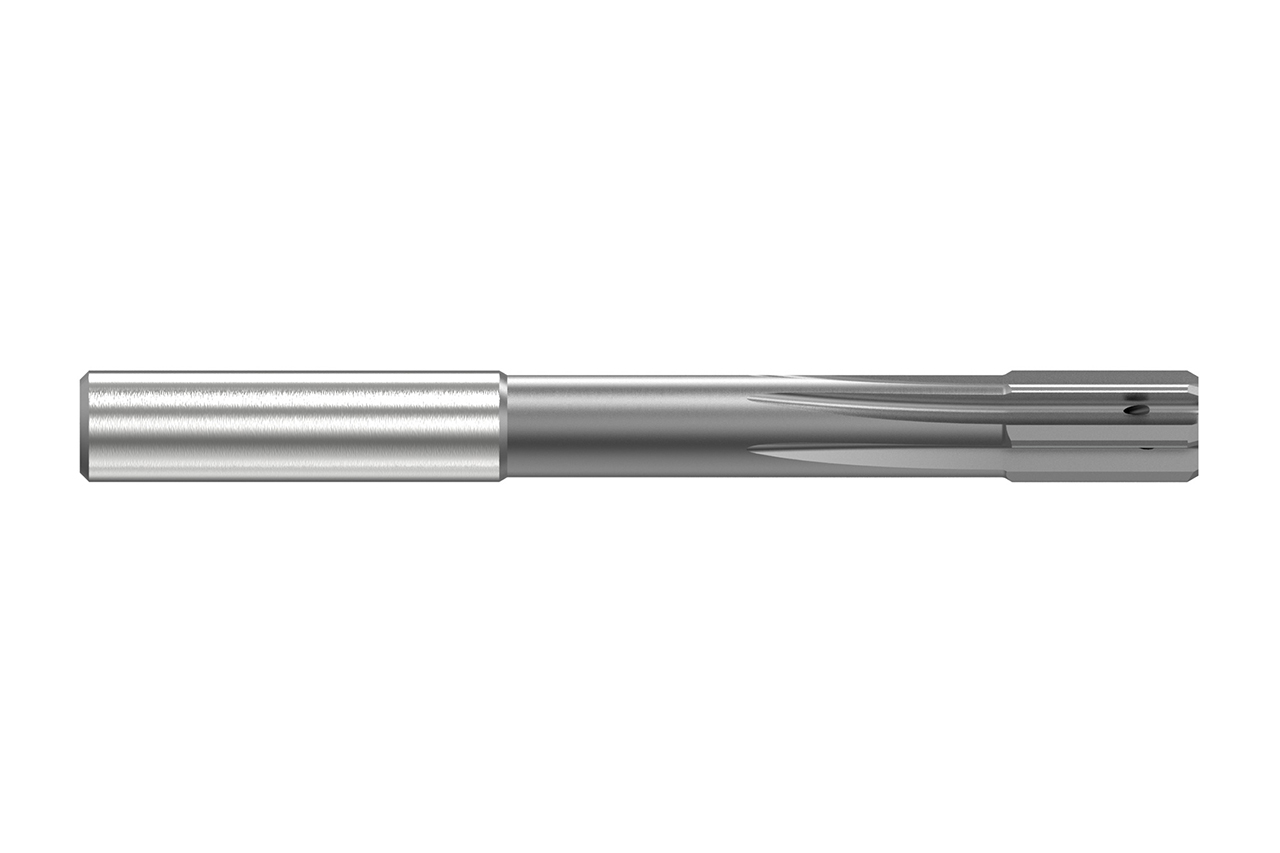

FixReam | FXR500
Diameter d1 (mm)
12.0
Your unit price
*Login requiredProduct description
Die Baureihen der Hochleistungsreibahlen FXR aus Vollhartmetall decken einen breiten Anwendungsbereich ab. Je nach Durchmesser haben die Hochleistungsreibahlen FixReam zwischen vier bis acht Schneiden mit Innenkühlung und erreichen dadurch entsprechend hohe Vorschubgeschwindigkeiten.
Technical specifications
- Connection type
- Cylindrical shank
- Trennstellengröße
- 12
- Bohrungsart
- Durchgangsbohrung
- d1
- 12 mm
- d2
- 12 mm
- l1
- 120 mm
- l2
- 20 mm
- l3
- 45 mm
- l4
- 75 mm
- l5
- 71 mm
- Toleranz
- H7
- Schneidstoff
- HP141
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 6
- Materialgruppe
- XN
- Spezifikation
- FXR500Ø12.000H7MF0A-HP141
Downloads
- 3D Hüllkontur in stp
- 30570838_607412315-000-00-E43.STP
- Technische Zeichnung in pdf
- 30570838_607699576-000-00-ED1.PDF
- Technische Zeichnung in dxf
- 30570838_607699576-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30570838_607699576-000-00-ED1.TIF
- Schnittwertempfehlung
- 30570838_FixReam5_DE.pdf
