OptiMill®-Uni-HPC-Plus

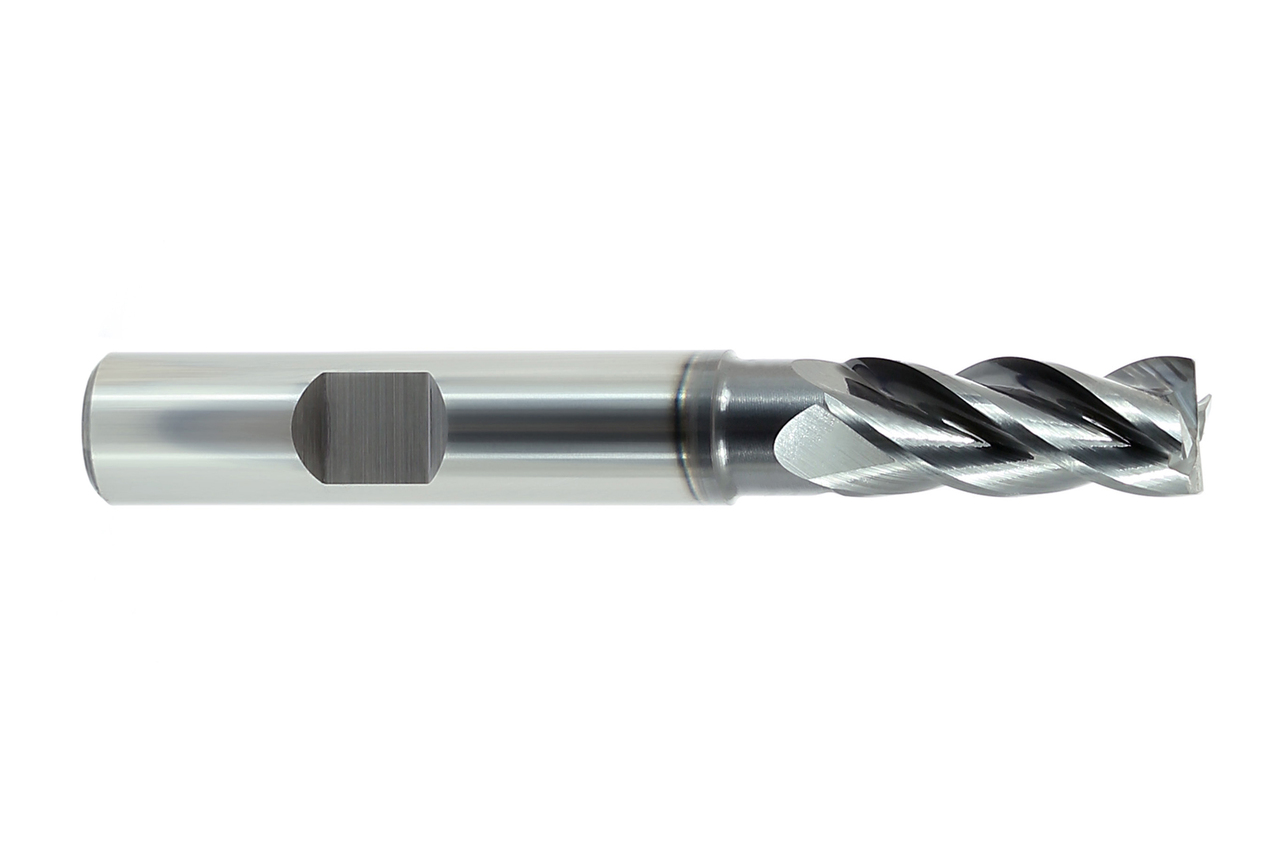

  • Produktbild OptiMill®-Uni-HPC-Plus

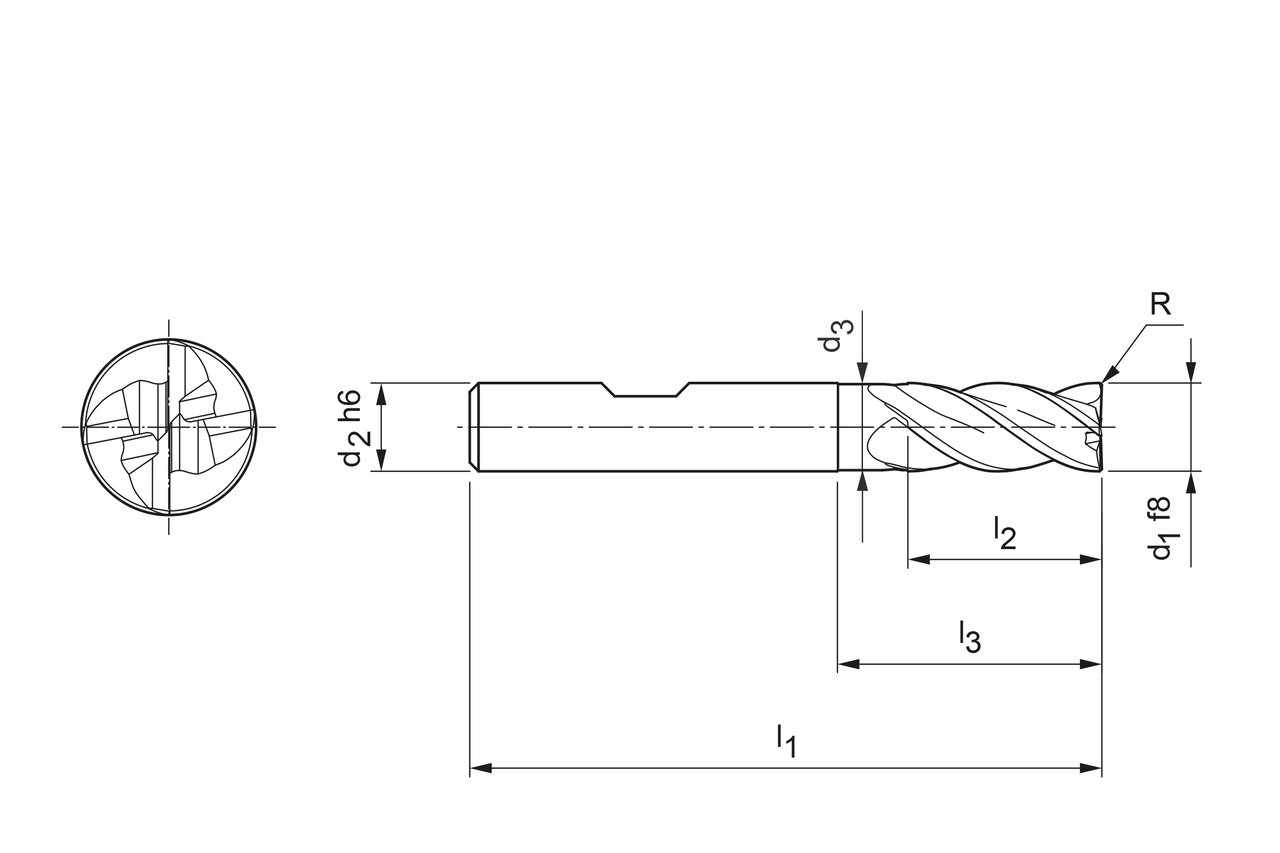

  • Produktzeichnung OptiMill®-Uni-HPC-Plus

Durchmesser d1 (mm)

12.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30787461

Menge

Ihrem Warenkorb hinzugefügt

We recommend:

Produktbeschreibung

Der OptiMill-Uni-HPC-Plus ist für die hochwirtschaftliche Universalbearbeitung von Stahl, rostfreiem Stahl und Gusseisen konzipiert. Ein Hochleistungssubstrat in Kombination mit einer neu entwickelten Beschichtung garantieren ausgezeichnete Werkzeugstandzeiten. Die präzise Verrundung der Schneidkanten sorgt für einen geringen Verschleiß bei gleichzeitig guter Oberflächenqualität. Bei der Bearbeitung werden durch die ungleiche Steigung und Zahnteilung hohe Laufruhe, große Zerspanvolumina, hohe Prozesssicherheit und geringe Maschinenbelastung erreicht.

Materialeignung

Technische Daten

Product class
Performance-Line
Diameter (d1)
12   mm
Shaft diameter (d2)
12   mm
Cylindrical part diameter (d3)
11.8   mm
Total length (l1)
83   mm
Length of cutting edge (l2)
26   mm
Neck length (l3)
36   mm
Corner radius (R)
4   mm
Corner bevel width Cx45°
0   mm
Number of cutting edges (z)
4
Cooling
external cooling
Shank type
HB
Schneidstoff
HP920
Materialgruppe
MV
Spezifikation
SCM770-1200Z04R-R0400HB-HP920

Downloads

3D Hüllkontur in stp
30787461_608140706-000-00-E43.STP
Technische Zeichnung in tif
30787461_608140707-000-00-ED1.TIF
Technische Zeichnung in dxf
30787461_608140707-000-00-ED1.DXF
