OptiMill®-Inox-HPC

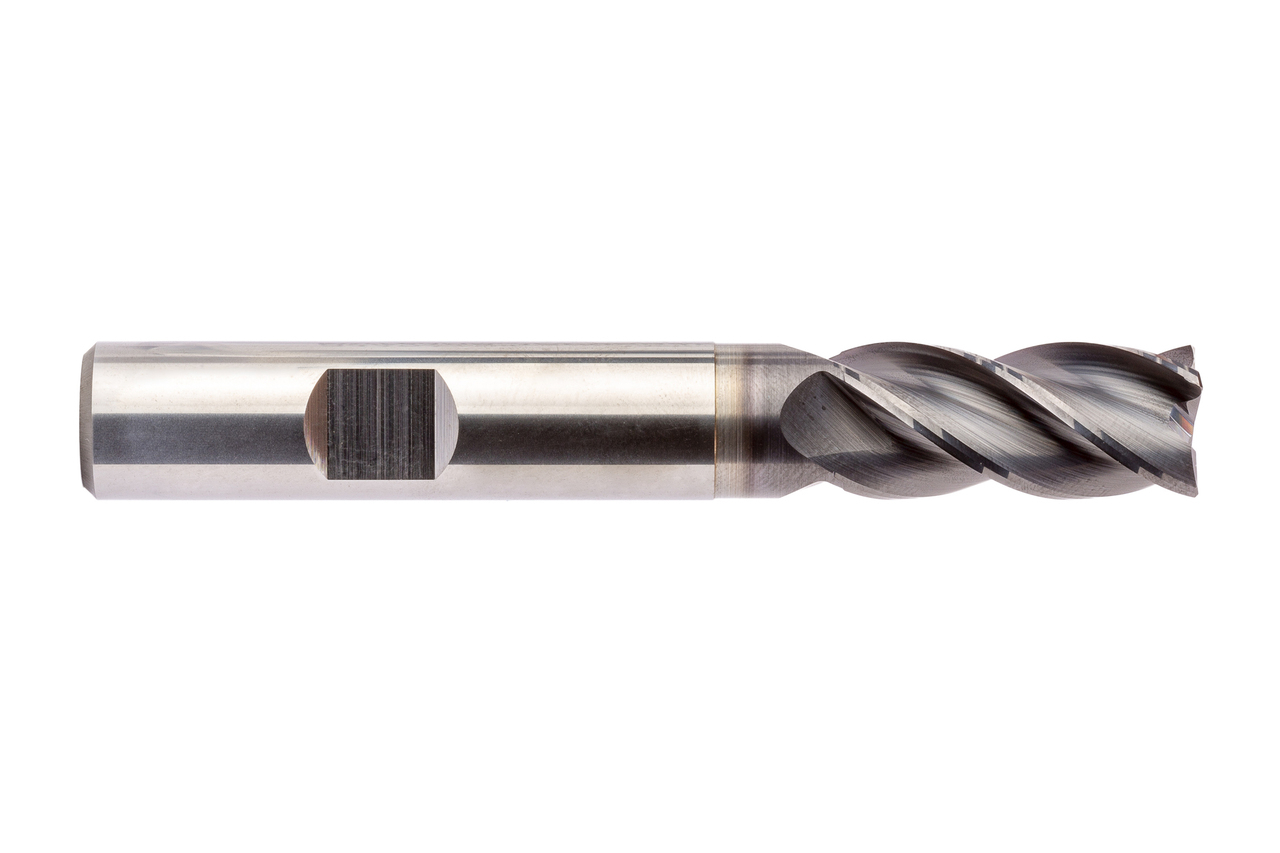

  • Product image OptiMill®-Inox-HPC

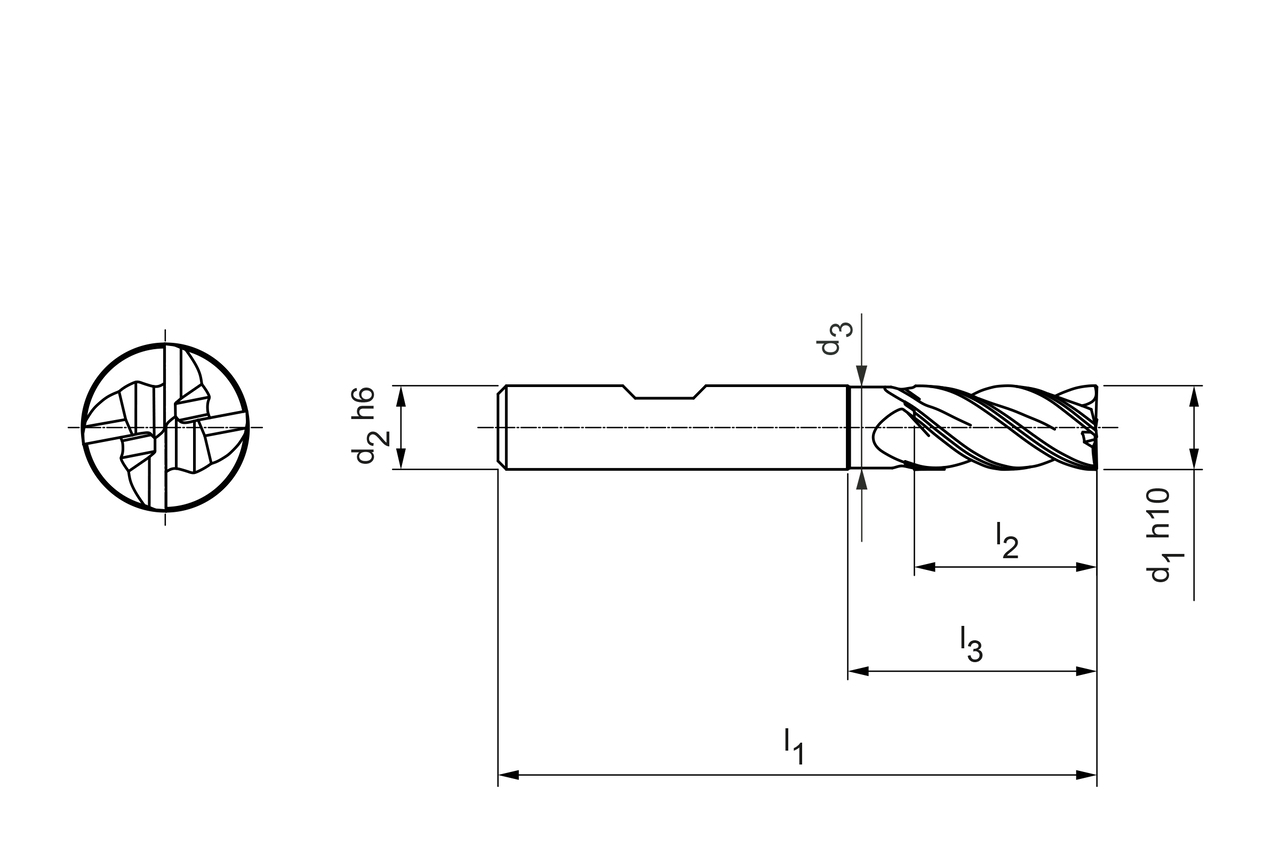

  • Technical drawing OptiMill®-Inox-HPC

Diameter d1 (mm)

4.0

Your unit price

*Login required

Article

31181469

Quantity

Added to Your Shopping Cart

We recommend:

Product description

The OptiMill-Inox-HPC four-edged corner cutter is a versatile tool. The solid carbide end mill can perform both roughing and finishing operations. Its special cutting edge preparation generates optimal surfaces with particularly low vibration running. Thanks to its AlTiN-based multilayer coating, it is ideally suited for machining stainless steel.

Material suitability

Technical specifications

Product class
Performance-Line
Diameter (d1)
4   mm
Schaftdurchmesser (d2)
6   mm
Gesamtlänge (l1)
57   mm
Schneidenlänge (l2)
11   mm
Halslänge (l3)
13   mm
Eckfasenbreite Cx45°
0.08   mm
Anzahl Schneiden (z)
4
Kühlmittelzufuhr
äußere Kühlmittelzufuhr
Schaft Typ
HB
Schneidstoff
HP921
Materialgruppe
MV
Spezifikation
SCM108-0400Z04R-F0008HB-HP921

Downloads

Technische Zeichnung in dxf
31181469_608262471-000-01-ED1.DXF
Technische Zeichnung in pdf
31181469_608262471-000-01-ED1.PDF
Technische Zeichnung in tif
31181469_608262471-000-01-ED1.TIF
3D Hüllkontur in stp
31181469_608262472-000-01-E43.STP
Brochure OptiMill-Inox-HPC
31181469_OptiMill-Inox-HPC__EN.pdf
Cutting data recommendations
31181469_OptiMill-Inox-HPC_EN.pdf
