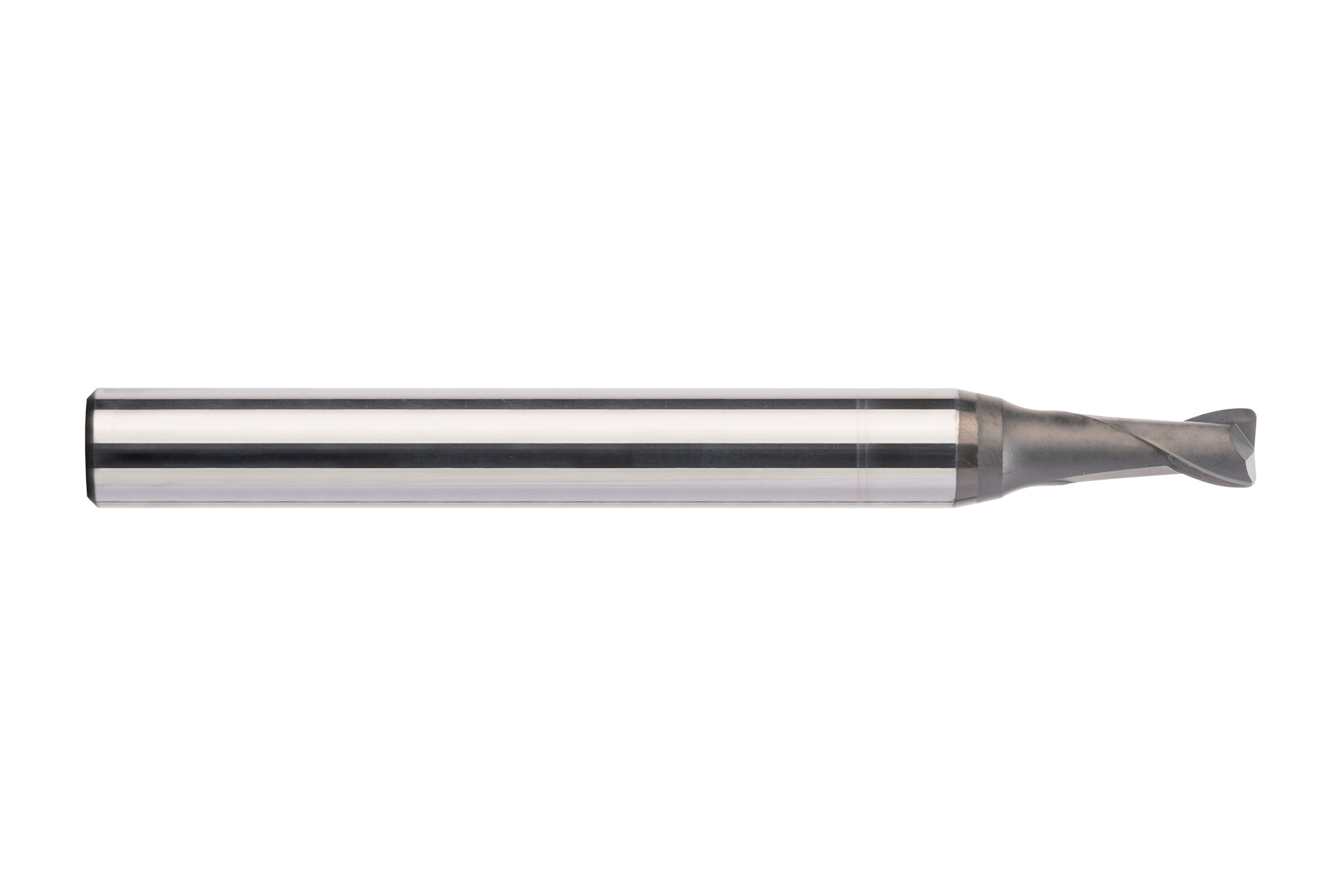

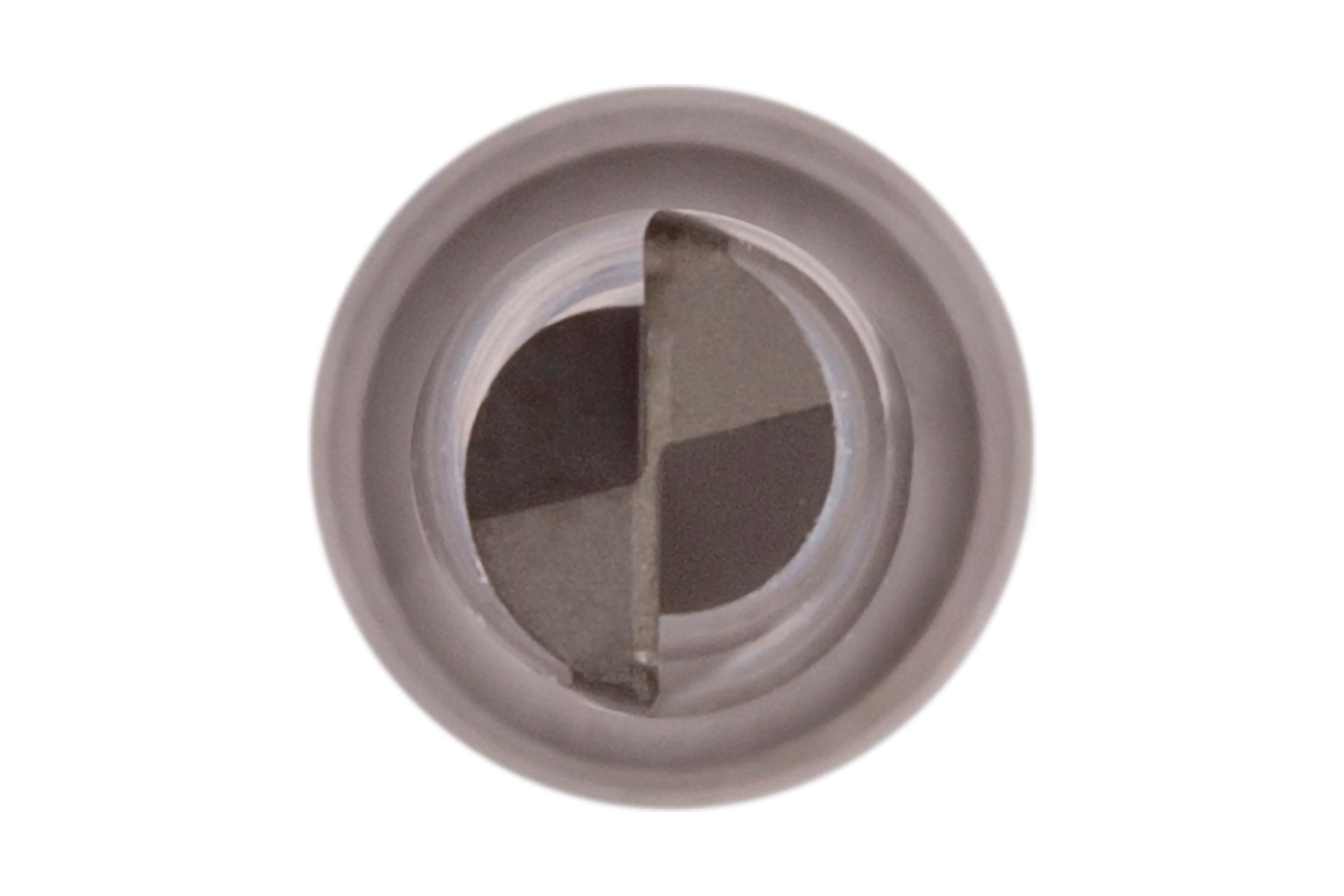

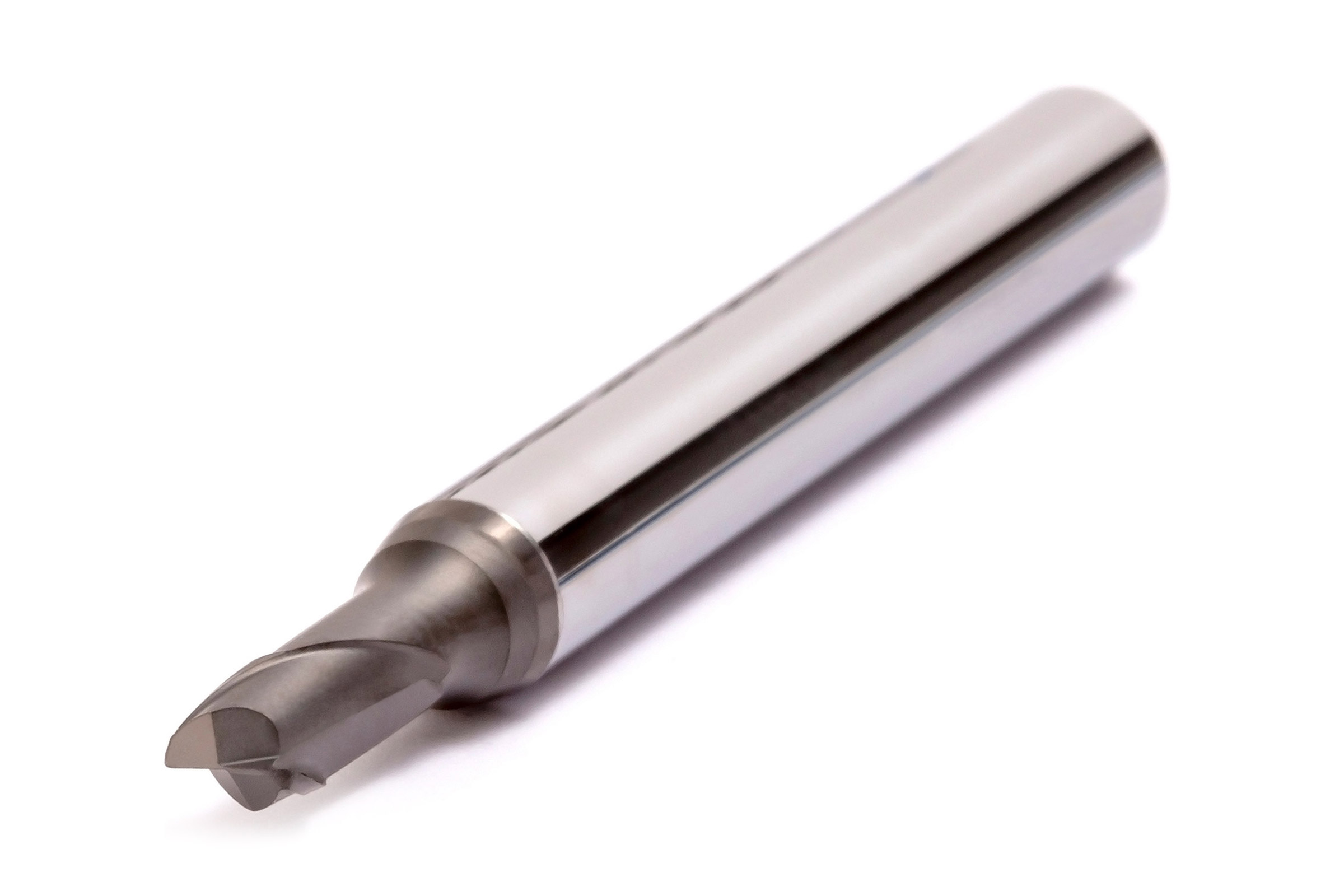

OptiMill®-3D-CR-Graphite
Durchmesser d1 (mm)
1.0
Your unit price
*Login erforderlichUnsere Produktempfehlung:
Product description
The OptiMill®-3D-CR-Graphite corner radius milling cutter was specially developed for machining graphite electrodes. It is characterised by a special geometry and diamond coating which prevents chipping and thus damage to the sensitive profiles even after longer milling.

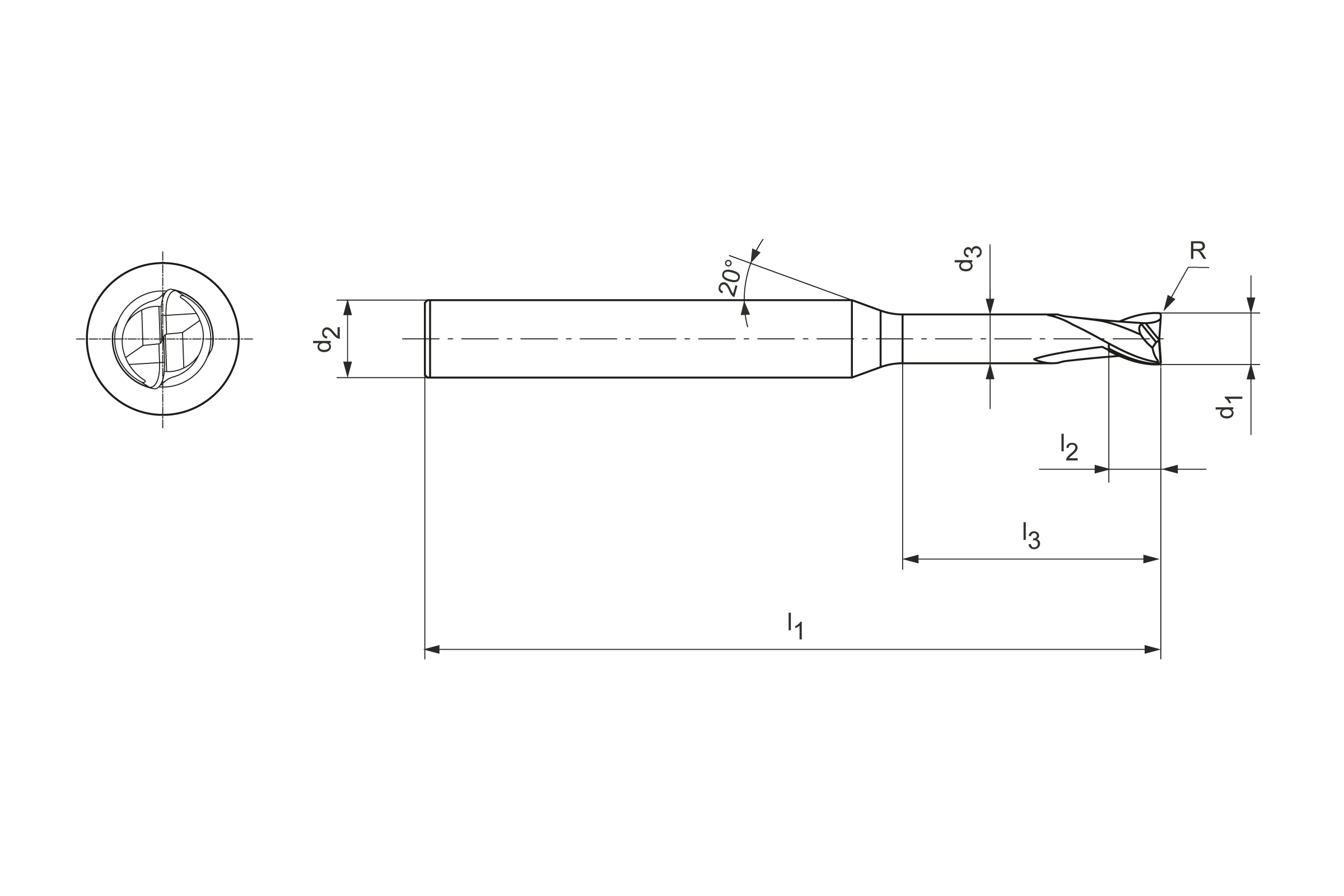

Technical specifications
- Produktklasse
- Expert-Line
- Schneidendurchmesser (d1)
- 1 mm
- Schaftdurchmesser (d2)
- 4 mm
- Gesamtlänge (l1)
- 75 mm
- Schneidenlänge (l2)
- 1.5 mm
- Halslänge (l3)
- 20 mm
- Eckenradius (R)
- 0.2 mm
- Anzahl Schneiden (z)
- 2
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Schneidstoff
- HC116
- Materialgruppe
- RC
Downloads
- Technische Zeichnung in dxf
- 31152914_607906449-000-00-ED1-MM.DXF
- Technische Zeichnung in pdf
- 31152914_607906449-000-00-ED1-MM.PDF
- Technische Zeichnung in tif
- 31152914_607906449-000-00-ED1-MM.TIF
- 3D Hüllkontur in stp
- 31152914_607906450-000-00-E43.STP
- Cutting data recommendations
- 31152914_OptiMill-3D-CR-Graphite_Schnittwertempfehlung.pdf
- Technical drawing in tif
- 31152914_607906449-000-00-ED1-MM.tif
