OptiMill®-3D-CR-Copper
Durchmesser d1 (mm)
12.0
Your unit price
*Login erforderlichUnsere Produktempfehlung:
Product description

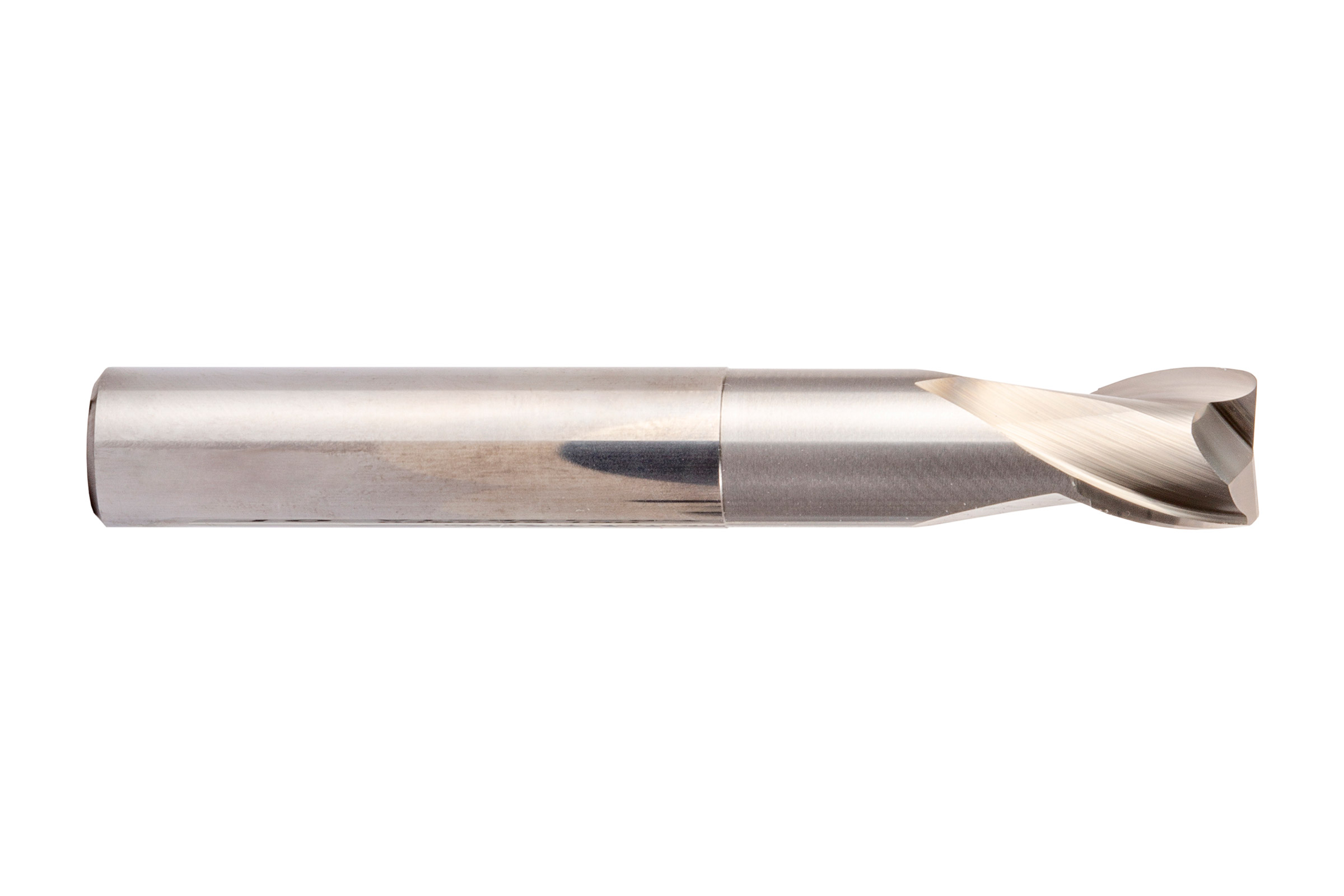

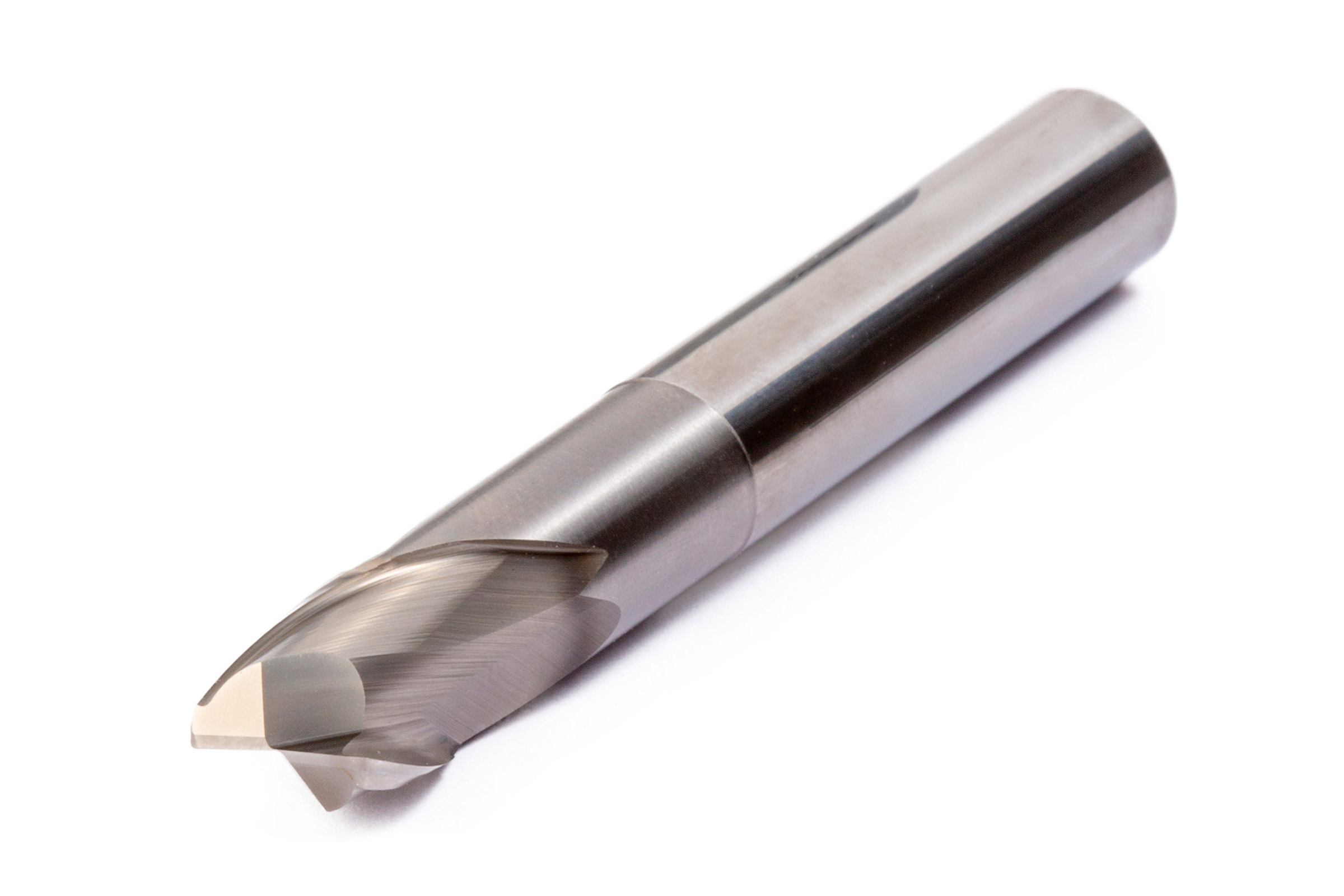

Der zweischneidige Eckradiusfräser OptiMill-3D-CR-Copper wurde speziell für die Bearbeitung von Kupfer und zähen NE-Legierungen entwickelt. Durch eine spezielle Geometrie sind die Werkzeuge ideal zur Bearbeitung von Kupferelektroden geeignet. Ausführung mit und ohne Arbeitstiefe ermöglichen ein breites Einsatzgebiet.
Technical specifications
- Produktklasse
- Basic-Line

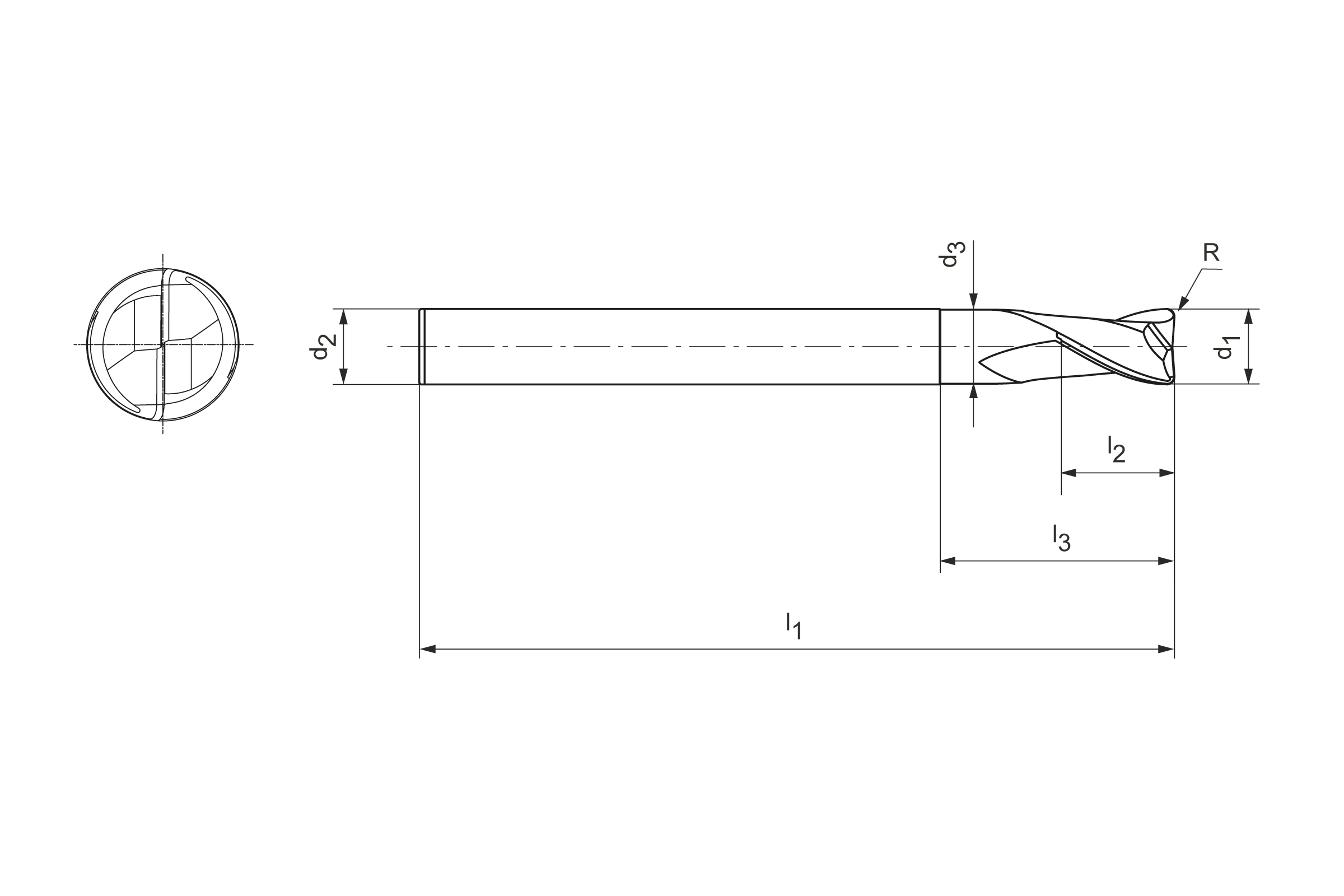

- Schneidendurchmesser (d1)
- 12 mm
- Schaftdurchmesser (d2)
- 12 mm
- Gesamtlänge (l1)
- 83 mm
- Schneidenlänge (l2)
- 12 mm
- Halslänge (l3)
- 38 mm
- Eckenradius (R)
- 0.7 mm

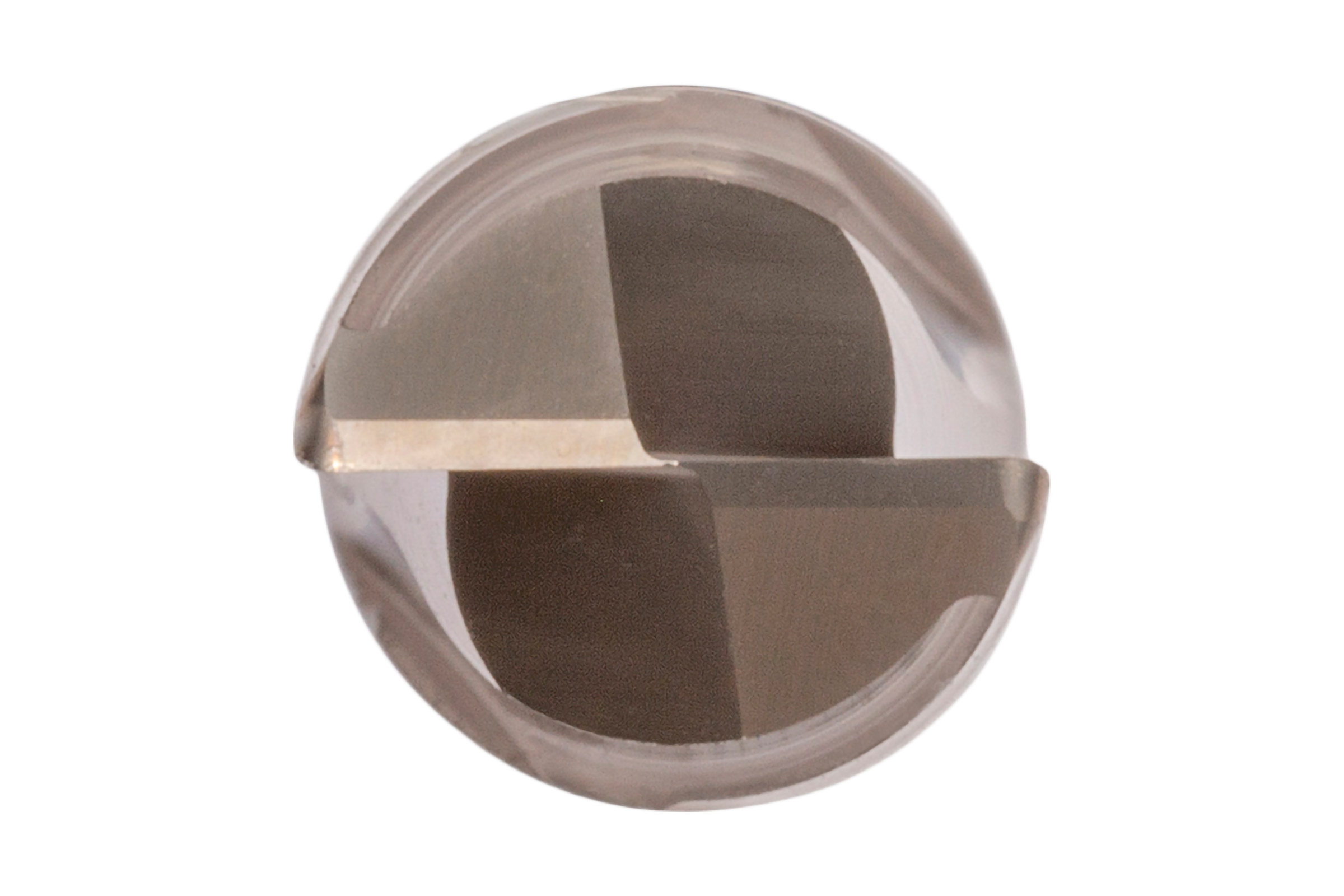

- Anzahl Schneiden (z)
- 2
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Schneidstoff
- HP804
- Materialgruppe
- RC
Downloads
- Technische Zeichnung in dxf
- 31153114_607907257-000-00-ED1-MM.DXF
- Technische Zeichnung in pdf
- 31153114_607907257-000-00-ED1-MM.PDF
- Technische Zeichnung in tif
- 31153114_607907257-000-00-ED1-MM.TIF
- 3D Hüllkontur in stp
- 31153114_607907258-000-00-E43.STP
- Cutting data recommendations
- 31153114_OptiMill-3D-CR-Copper_Schnittwertempfehlung.pdf
- Technical drawing in tif
- 31153114_607907257-000-00-ED1-MM.tif
