OptiMill®-3D-BN
Diameter d1 (mm)
4.0
Your unit price
*Login requiredUnsere Produktempfehlung:
Product description

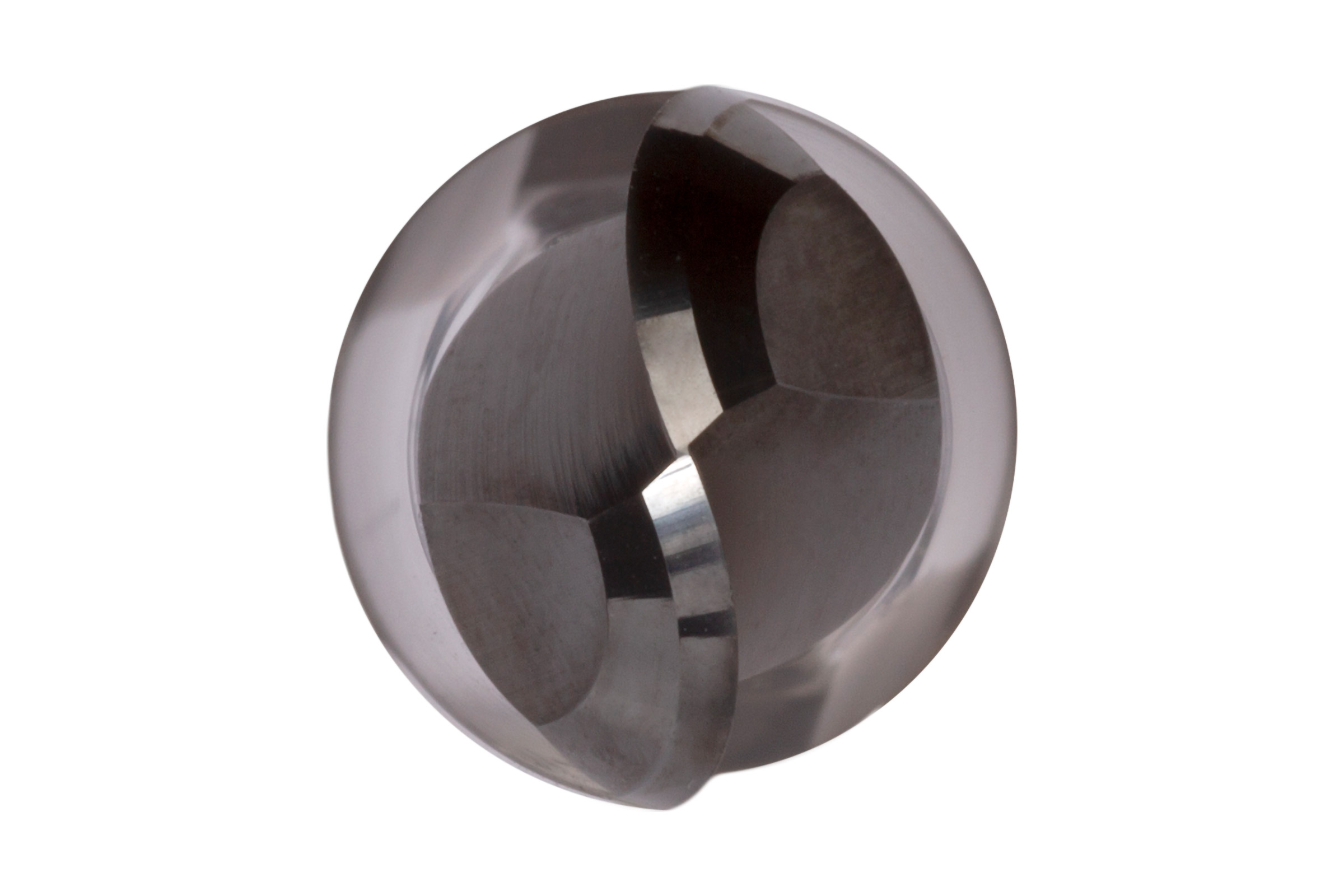

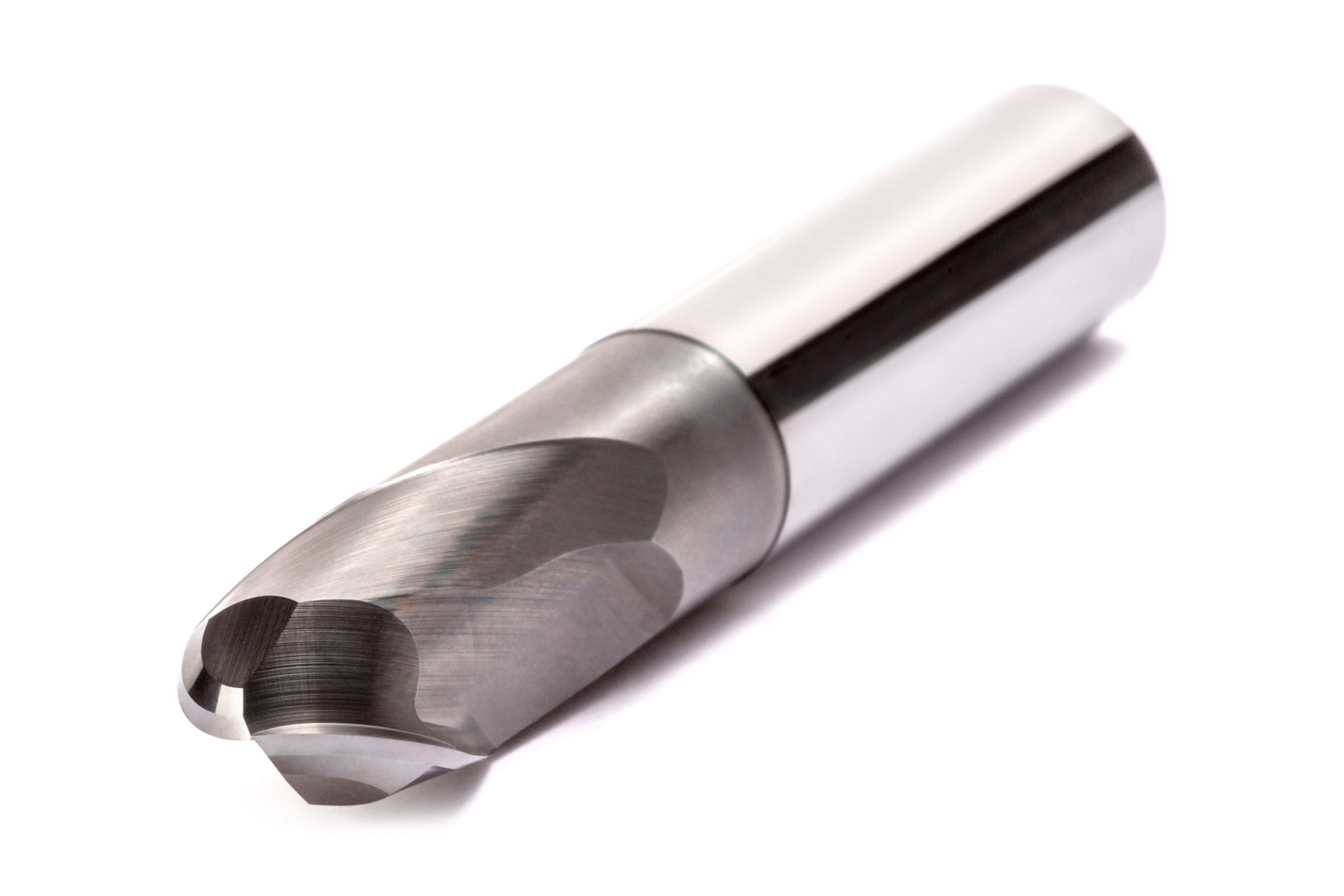

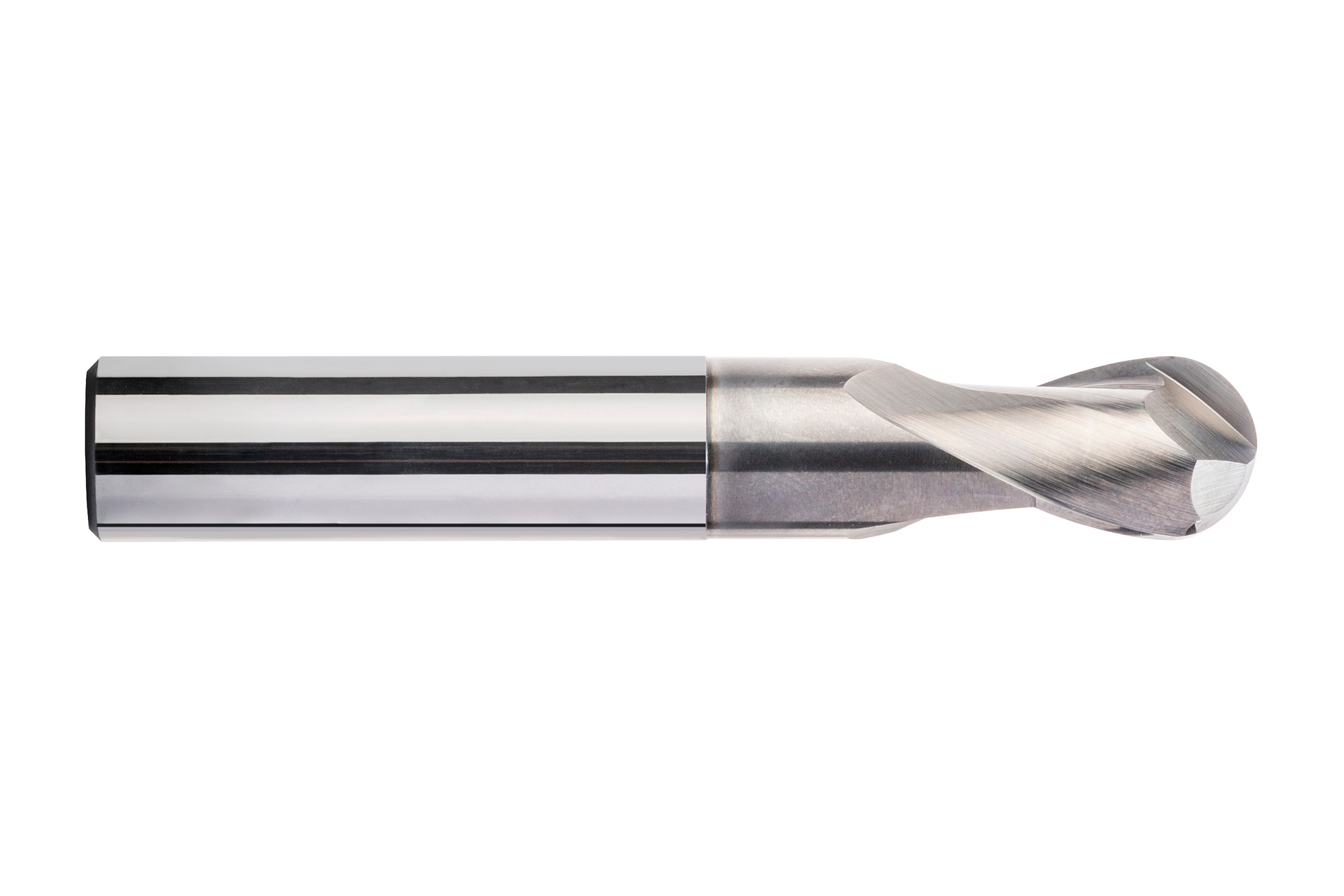

Der Kugelfräser OptiMill-3D-BN wurde speziell für die Bearbeitung von Werkstoffen bis 55 HRC entwickelt. Er zeichnet sich durch eine hohe Radiusgenauigkeit aus und ist dadurch ideal zur hochpräzisen Bearbeitung von 3D-Konturen geeignet. Neben einer extrem hitzebeständigen Beschichtung und einem speziellen Hartmetallsubstrat zeichnen sich diese Werkzeuge durch die speziell an den Formenbau angepassten Abmessungen und Geometrien aus.
Technical specifications
- Produktklasse
- Performance-Line

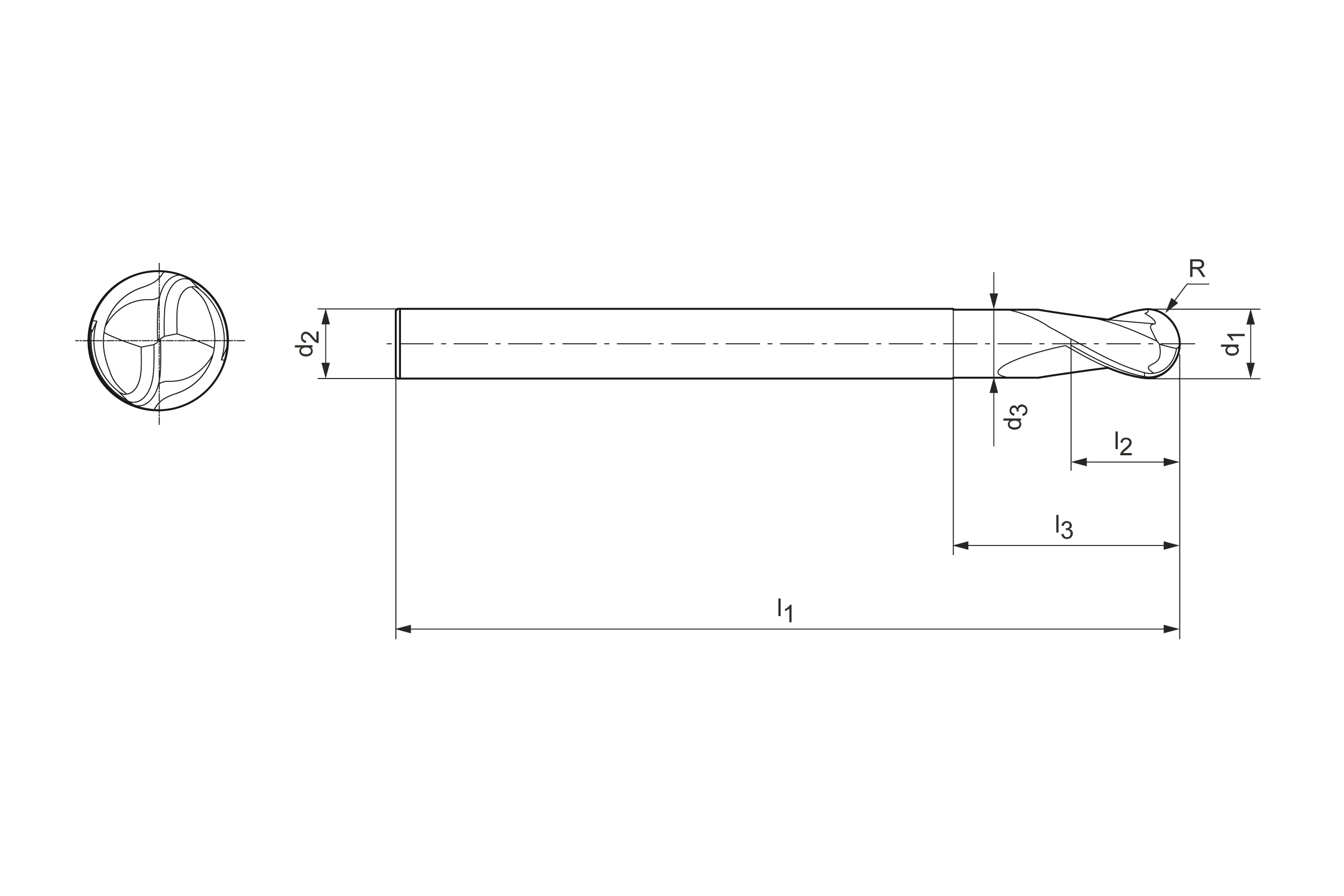

- Schneidendurchmesser (d1)
- 4 mm
- Schaftdurchmesser (d2)
- 6 mm
- Durchmesser zylindrischer Anteil (d3)
- 3.94 mm
- Gesamtlänge (l1)
- 75 mm
- Schneidenlänge (l2)
- 4.6 mm
- Halslänge (l3)
- 30 mm
- Eckenradius (R)
- 2 mm
- Anzahl Schneiden (z)
- 2
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Schneidstoff
- HP801
- Materialgruppe
- RC
Downloads
- 3D Hüllkontur in stp
- 31153337_607639916-000-00-E43.STP
- Technische Zeichnung in dxf
- 31153337_607410902-000-01-ED1-MM.DXF
- Technische Zeichnung in pdf
- 31153337_607410902-000-01-ED1-MM.PDF
- Technische Zeichnung in tif
- 31153337_607410902-000-01-ED1-MM.TIF
- Schnittwertempfehlung
- 31153337_OptiMill-3D-BN_Schnittwertempfehlung.pdf
- Technische Zeichnung in tif
- 31153337_607410902-000-01-ED1-MM.tif
