OptiMill®-3D-BN-Alu
Diameter d1 (mm)
10.0
Your unit price
*Login requiredUnsere Produktempfehlung:
Product description

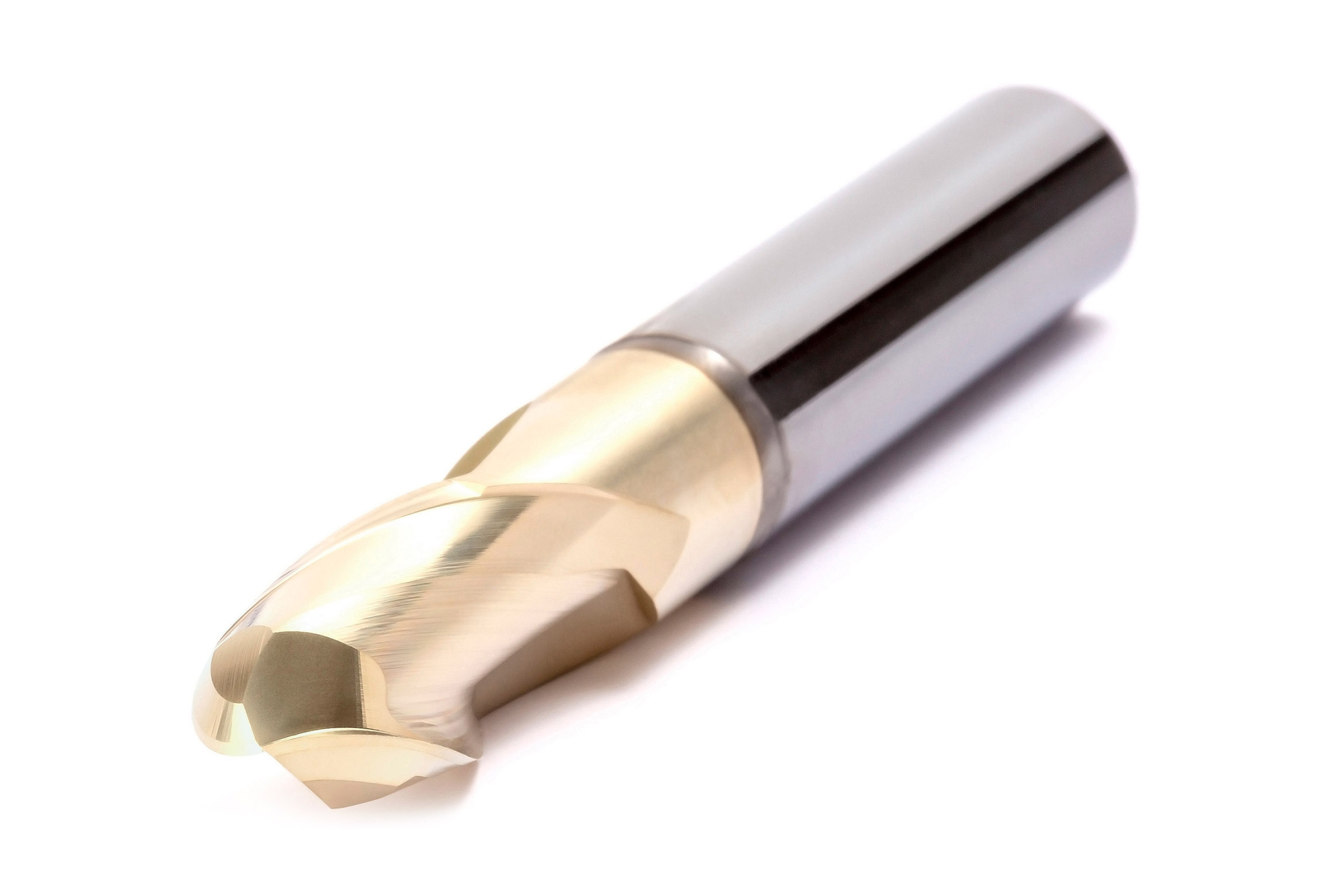

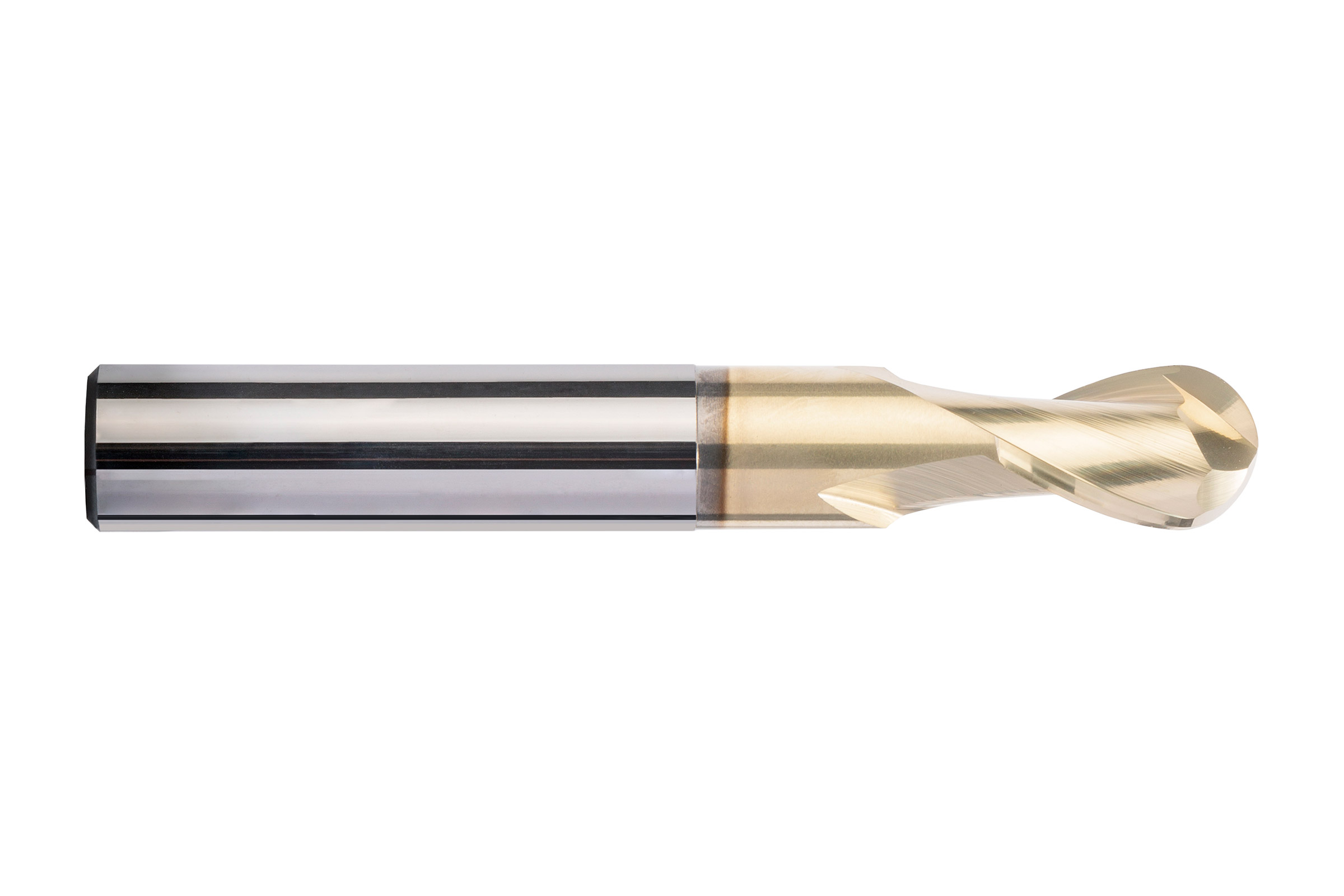

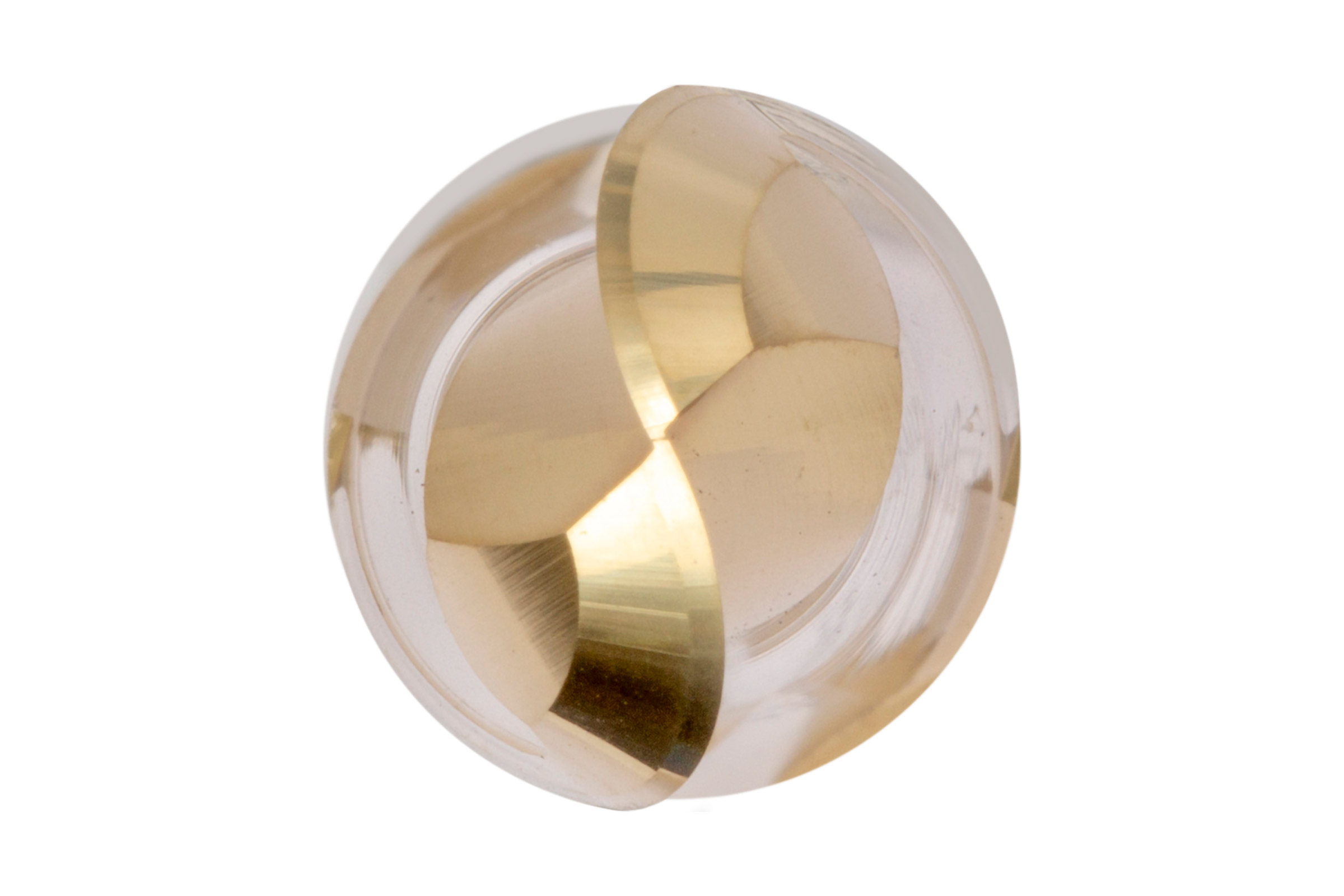

The OptiMill®-3D-BN-Alu ball nose end mill was specially developed for machining high-strength aluminium alloys. Thanks to its positive and partially polished cutting edges, it is ideally suited for high-precision machining of 3D contours.

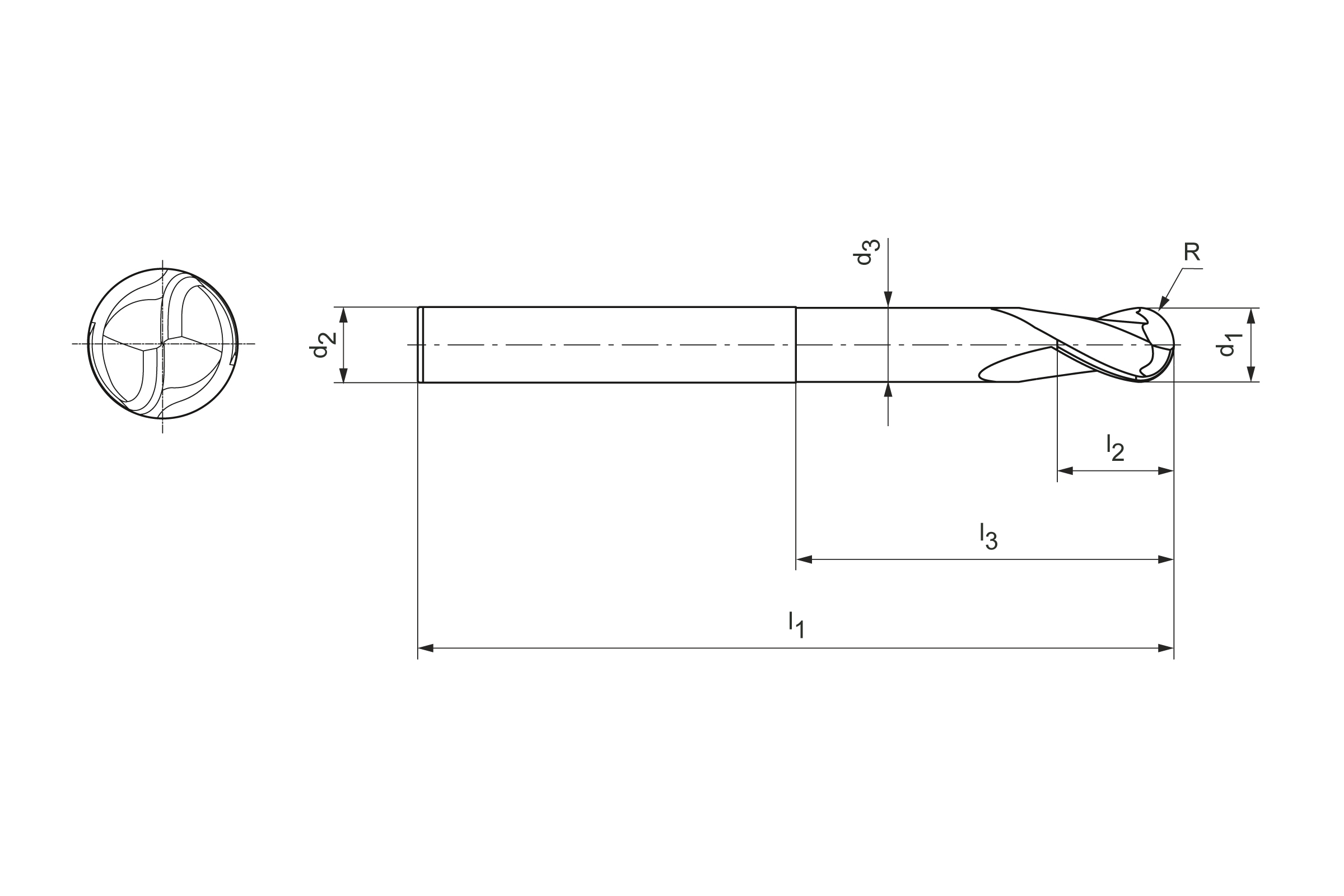

Technical specifications
- Produktklasse
- Basic-Line
- Schneidendurchmesser (d1)
- 10 mm
- Schaftdurchmesser (d2)
- 10 mm
- Durchmesser zylindrischer Anteil (d3)
- 9.8 mm
- Gesamtlänge (l1)
- 100 mm
- Schneidenlänge (l2)
- 15 mm
- Halslänge (l3)
- 50 mm
- Eckenradius (R)
- 5 mm
- Anzahl Schneiden (z)
- 2
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Schneidstoff
- HP807
- Materialgruppe
- RC
- Spezifikation
- MBN116-100-0500-5000X100-HP807
Downloads
- Technische Zeichnung in dxf
- 31153196_607909512-000-00-ED1-MM.DXF
- Technische Zeichnung in pdf
- 31153196_607909512-000-00-ED1-MM.PDF
- Technische Zeichnung in tif
- 31153196_607909512-000-00-ED1-MM.TIF
- 3D Hüllkontur in stp
- 31153196_607909515-000-00-E43.STP
- Schnittwertempfehlung
- 31153196_OptiMill-3D-BN-Alu_DE.pdf
