NeoMill®-8-Corner
Diameter d1 (mm)
100.0
Your unit price
*Login requiredUnsere Produktempfehlung:
Product description

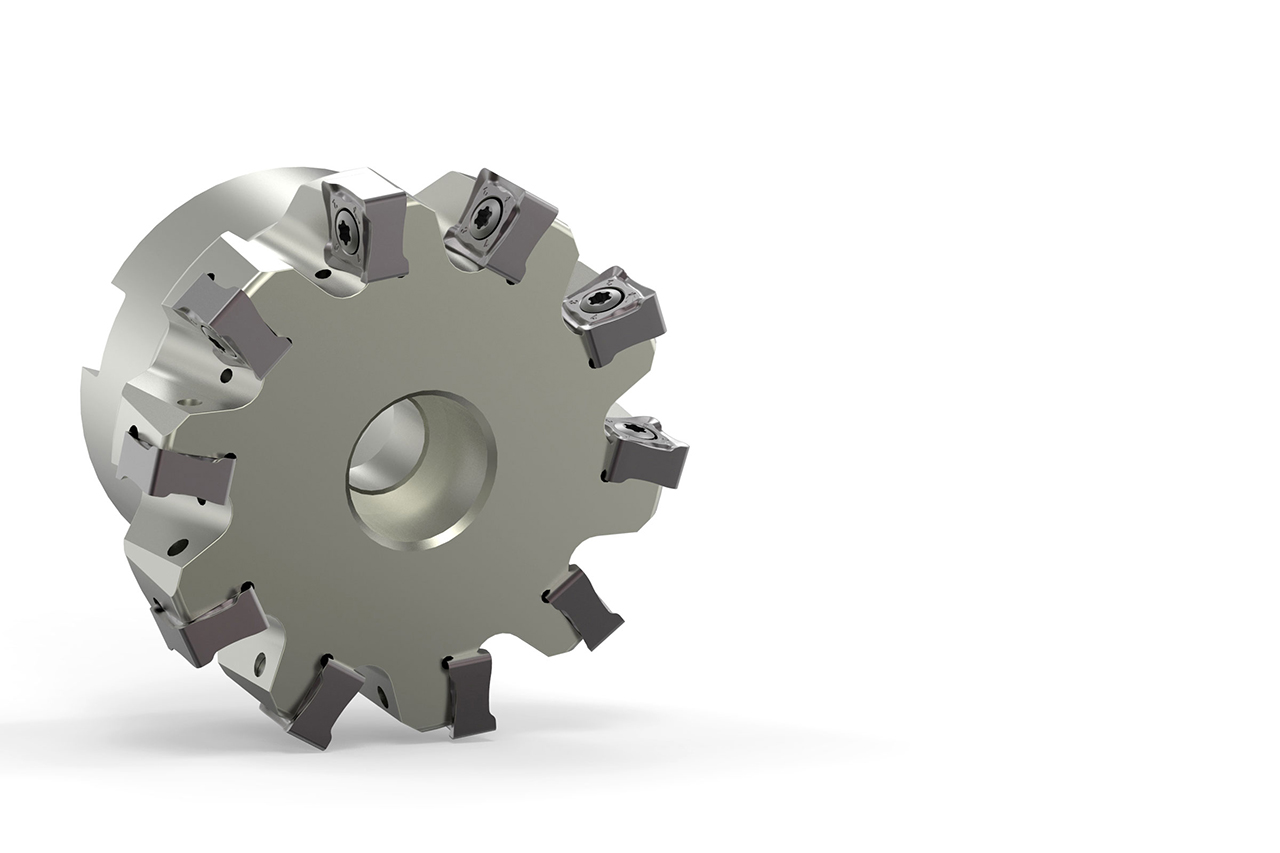

The NeoMill-8-Corner is a 90° shoulder milling system with eight usable cutting edges, making it the first choice for cast iron (K). It offers maximum cost-effectiveness in shoulder milling and enables efficient material removal thanks to its optimized geometry. With a diameter range of 50 to 200 mm and a maximum cutting depth of 8 mm, it combines long tool life with maximum process reliability.
Technical specifications
- Fräsertyp
- Eckfräser

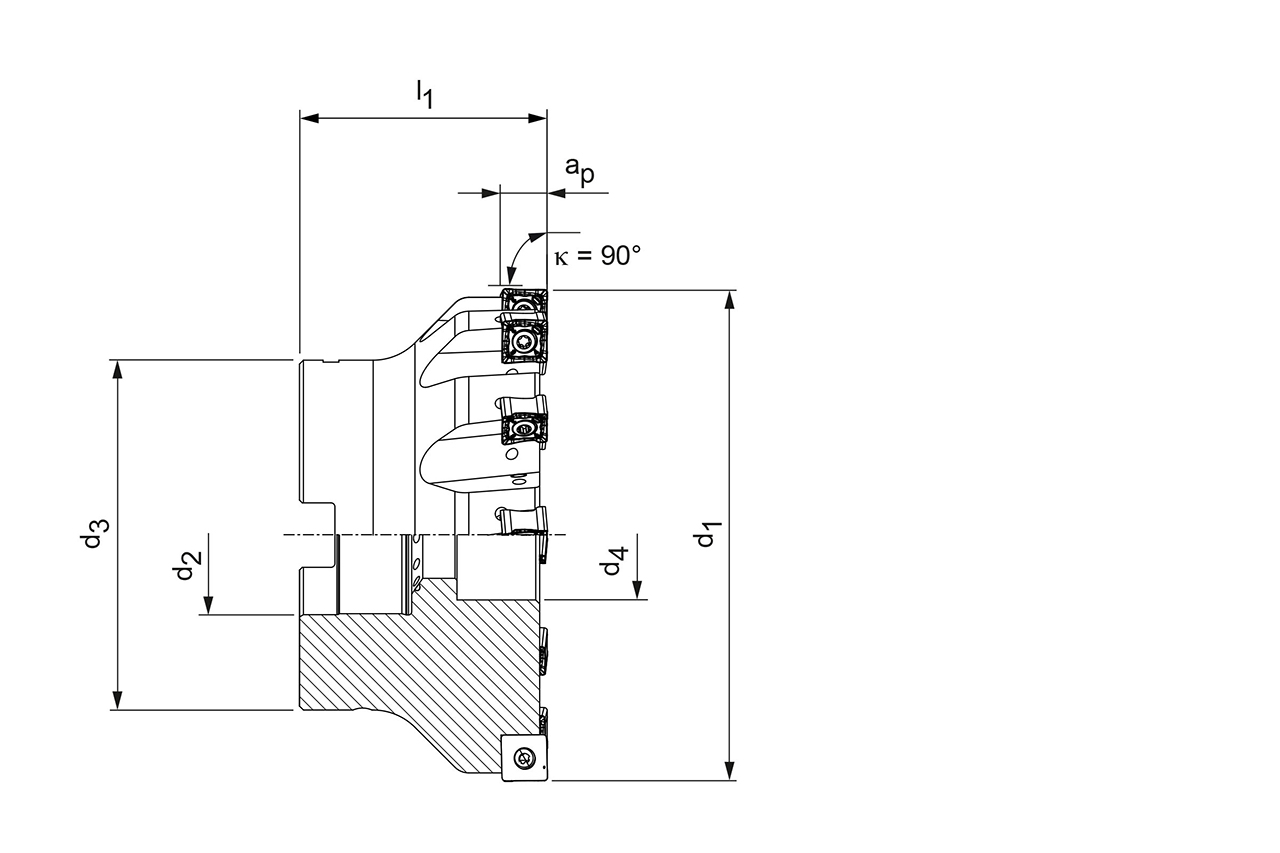

- Plandurchmesser d1
- 100 mm
- Aufnahmedurchmesser (MS) d2
- 32 mm
- Nabendurchmesser d3
- 78 mm
- Senkdurchmesser Aufnahmebohrung d4
- 27.5 mm
- Körperdurchmesser d6
- 96 mm
-
Gesamtlänge l1
- 55 mm
- Schneidplattentyp
- SNMU12
- Anzahl Schneiden (z)
- 12
- Kühlmittelzufuhr
- interne Kühlmittelzufuhr
- ap max. 90°
- 6 mm
- max. Betriebsdrehzahl [min-1]
- 12000 1/min
- Maschinenschnittstelle
- Fräsdornaufnahme mit zentraler Spannung
- Materialgruppe
- 85
- Spezifikation
- ICM901-100-CA32-Z12R-SN_U12
Downloads
- 3D Hüllkontur in stp
- 31002282_607041223-000-00-E43.STP
- Technische Zeichnung in pdf
- 31002282_607041017-000-01-ED1.PDF
- Technische Zeichnung in dxf
- 31002282_607041017-000-01-ED1.DXF
- Technische Zeichnung in tif
- 31002282_607041017-000-01-ED1.TIF
