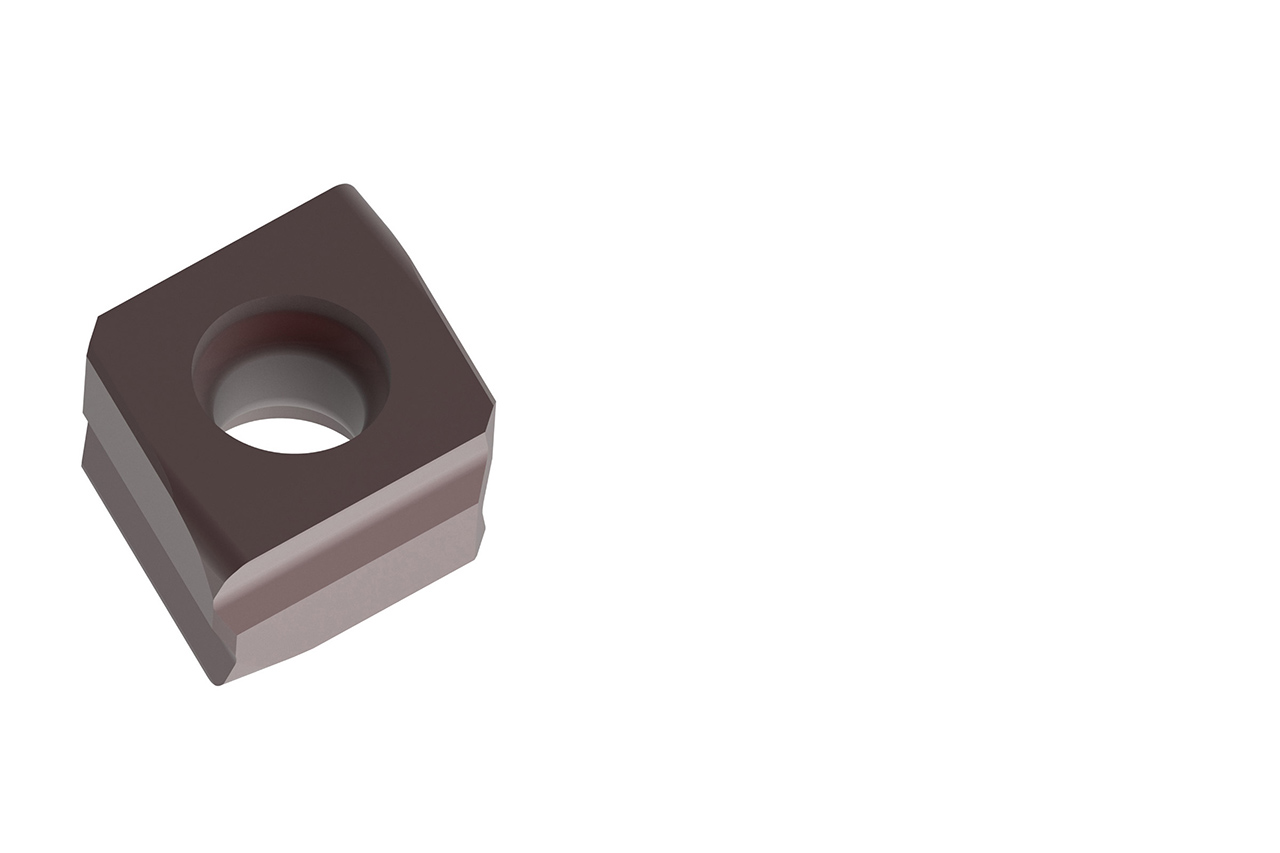

CTHQ

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31048521

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Materialeignung

Technische Daten

Schneidstoff: HP965
Plattenform: C
Schnittrichtung: R
Plattengröße: 09
Schneidkantenhöhe: 5.56 mm
Anzahl Schneidkanten: 4
IC: 9.525 mm
Radius: 0.8 mm
Freiwinkel: 0 °
Durchmesser Befestigungsloch: 4.1 mm
Spanformstufe: H08
Materialgruppe: 95
Spezifikation: CTHQ090508H08R-HP965

Downloads

Technische Zeichnung in pdf: 31048521_607357223-000-01-ED1.PDF
Technische Zeichnung in dxf: 31048521_607357223-000-01-ED1.DXF
Technische Zeichnung in tif: 31048521_607357223-000-01-ED1.TIF
