OptiMill®-3D-BN

Durchmesser d1 (mm)

0.8

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31153362

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Produktbeschreibung

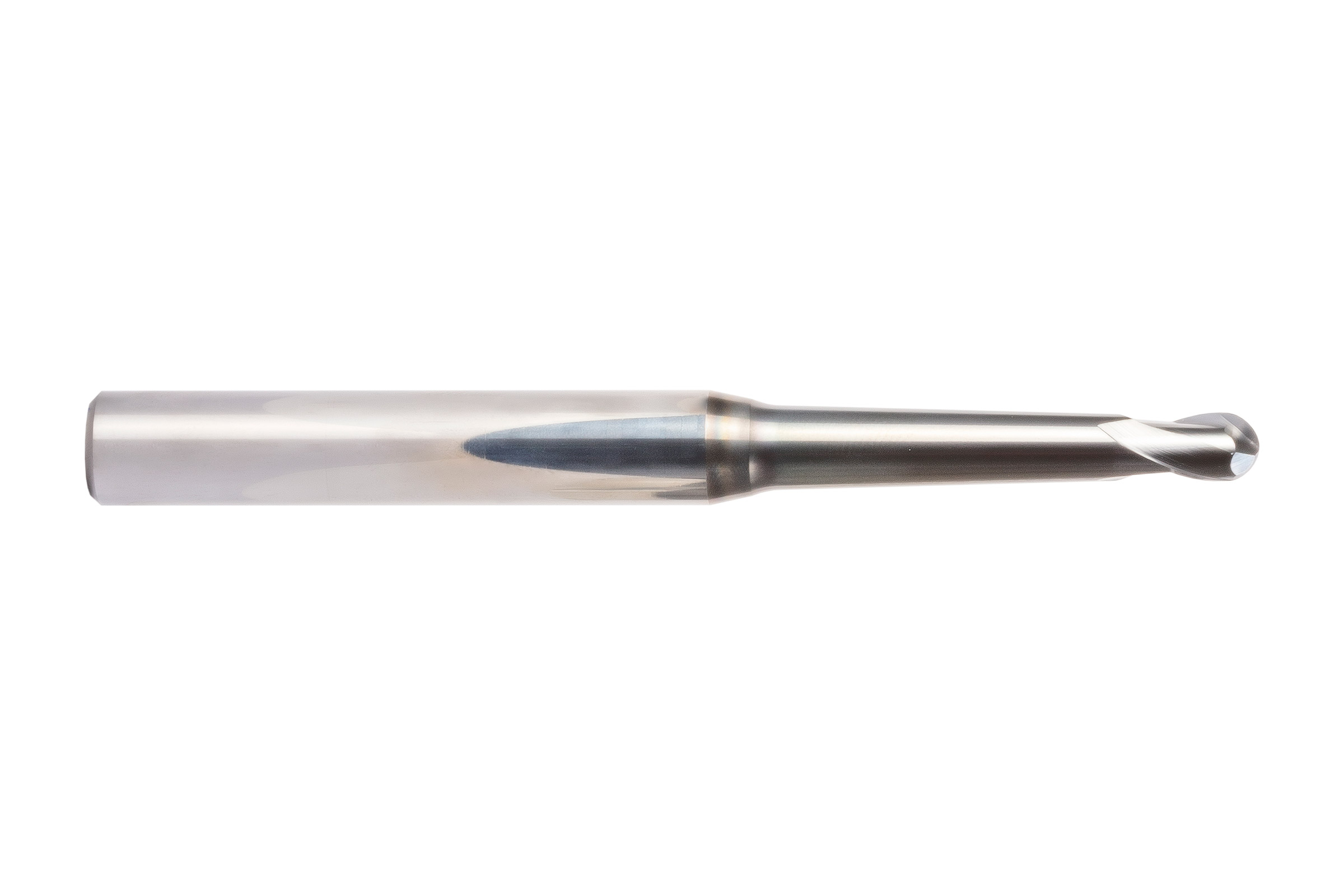

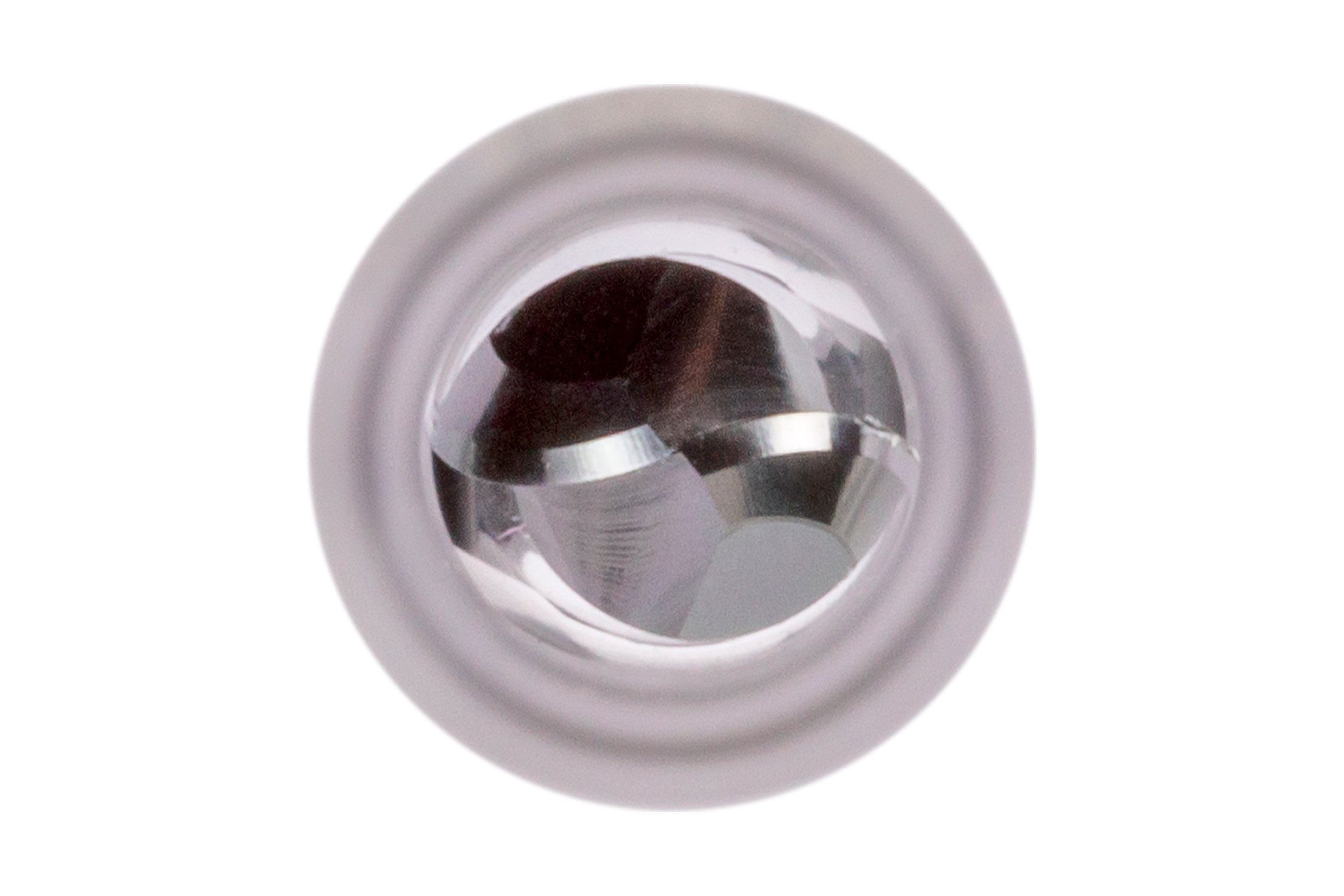

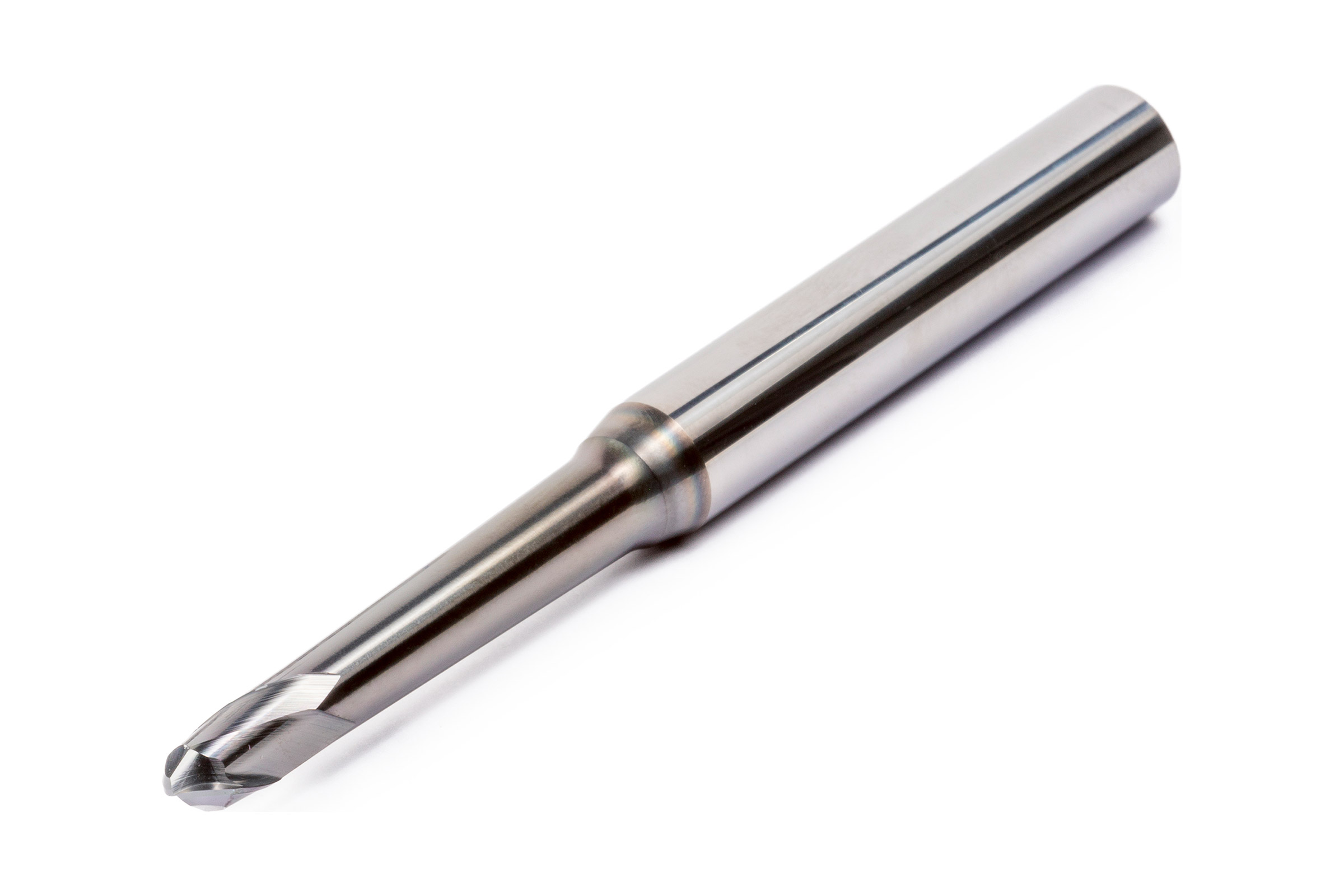

The OptiMill-3D-BN ball end mill cutter has been specifically developed for machining materials up to 55 HRC. It is characterized by high radius accuracy, making it ideal for high-precision machining of 3D contours. In addition to an extremely heat-resistant coating and a special carbide substrate, these tools are distinguished by dimensions and geometries tailored specifically to mold making.

Materialeignung

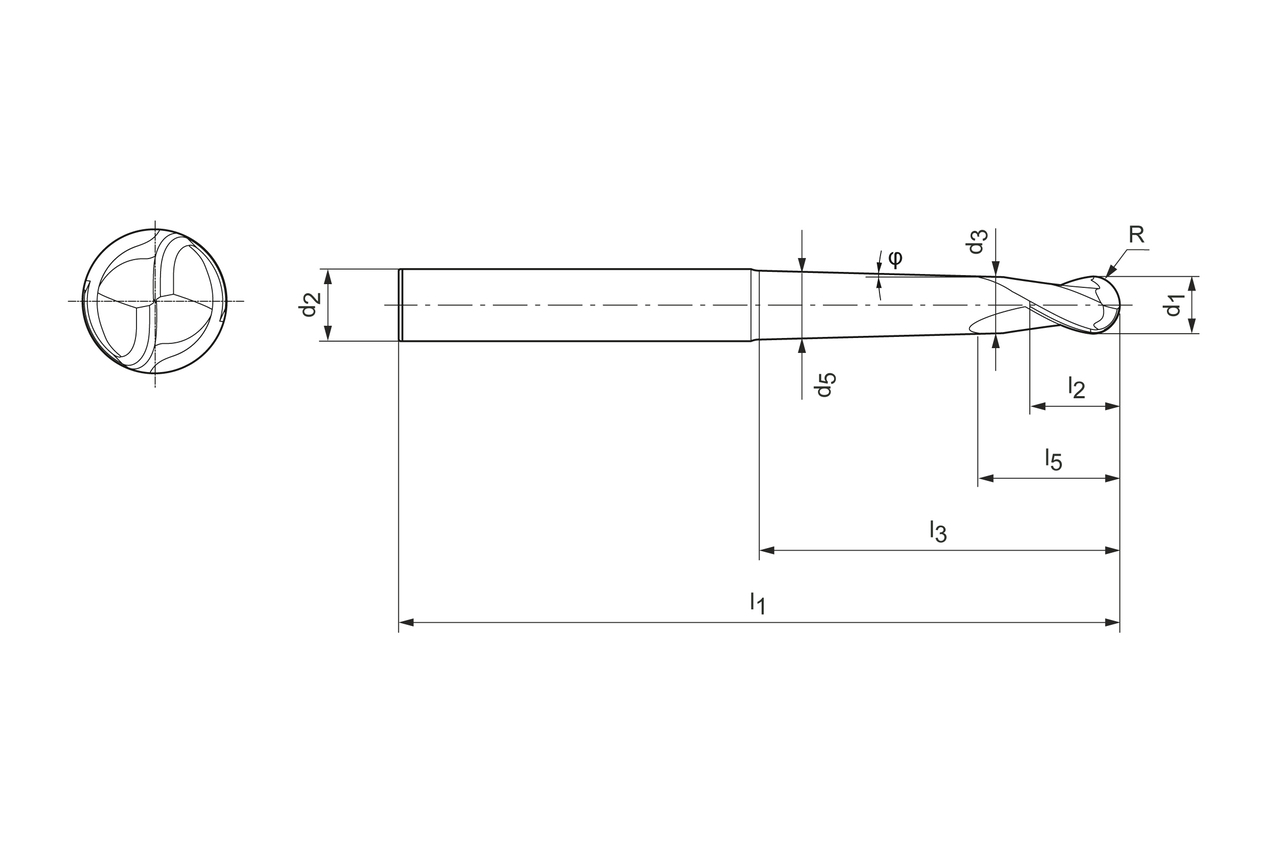

Technische Daten

Produktklasse: Performance-Line
Schneidendurchmesser (d1): 0.8 mm
Schaftdurchmesser (d2): 6 mm
Gesamtlänge (l1): 60 mm
Schneidenlänge (l2): 0.9 mm
Halslänge (l3): 10 mm
Eckenradius (R): 0.4 mm
Konuswinkel (φ): 1 °
Anzahl Schneiden (z): 2
Kühlmittelzufuhr: äußere Kühlmittelzufuhr
Schaft Typ: HA
Materialgruppe: RC

Downloads

3D Hüllkontur in stp: 31153362_607638958-000-02-E43.STP
Technische Zeichnung in dxf: 31153362_607409764-000-03-ED1-MM.DXF
Technische Zeichnung in pdf: 31153362_607409764-000-03-ED1-MM.PDF
Technische Zeichnung in tif: 31153362_607409764-000-03-ED1-MM.TIF
