MEGA-Speed-Drill-Steel

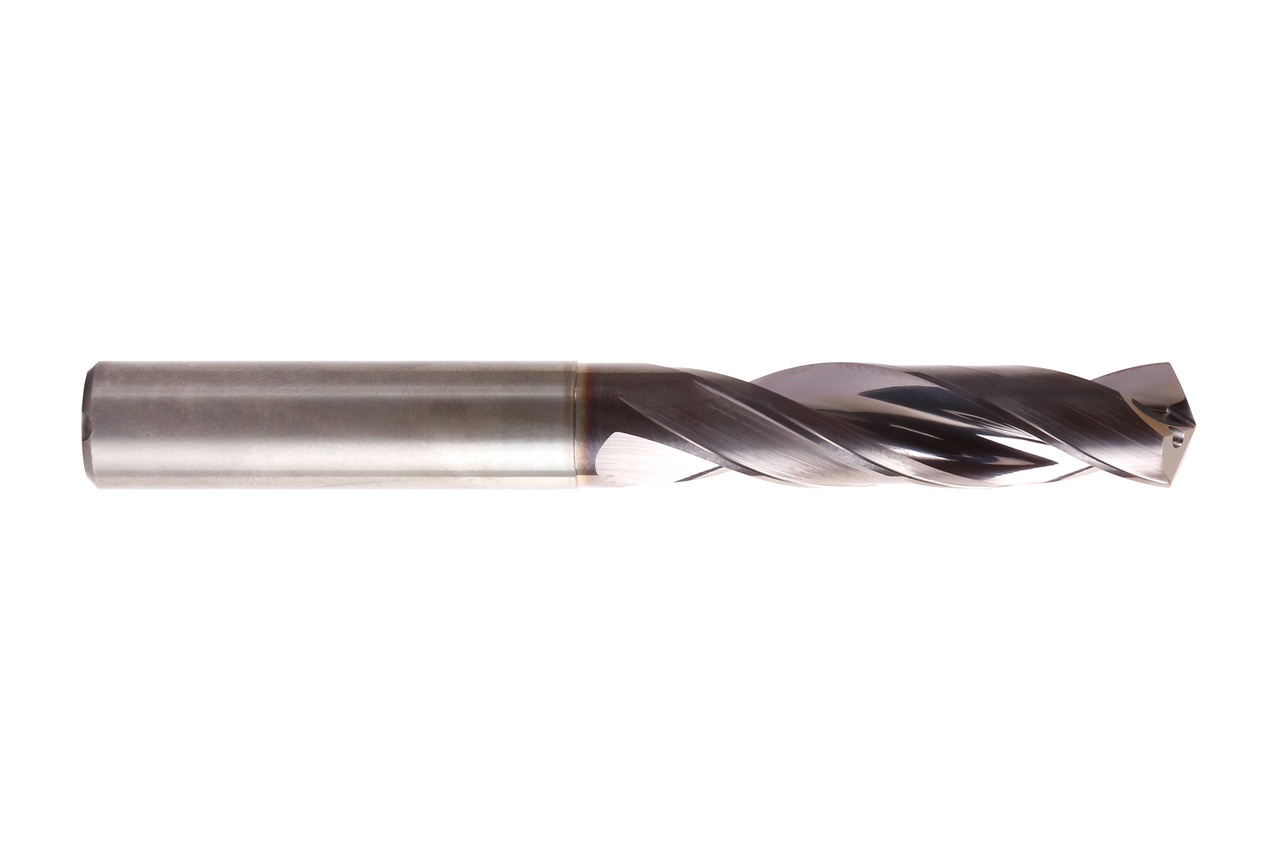

  • Product image MEGA-Speed-Drill-Steel

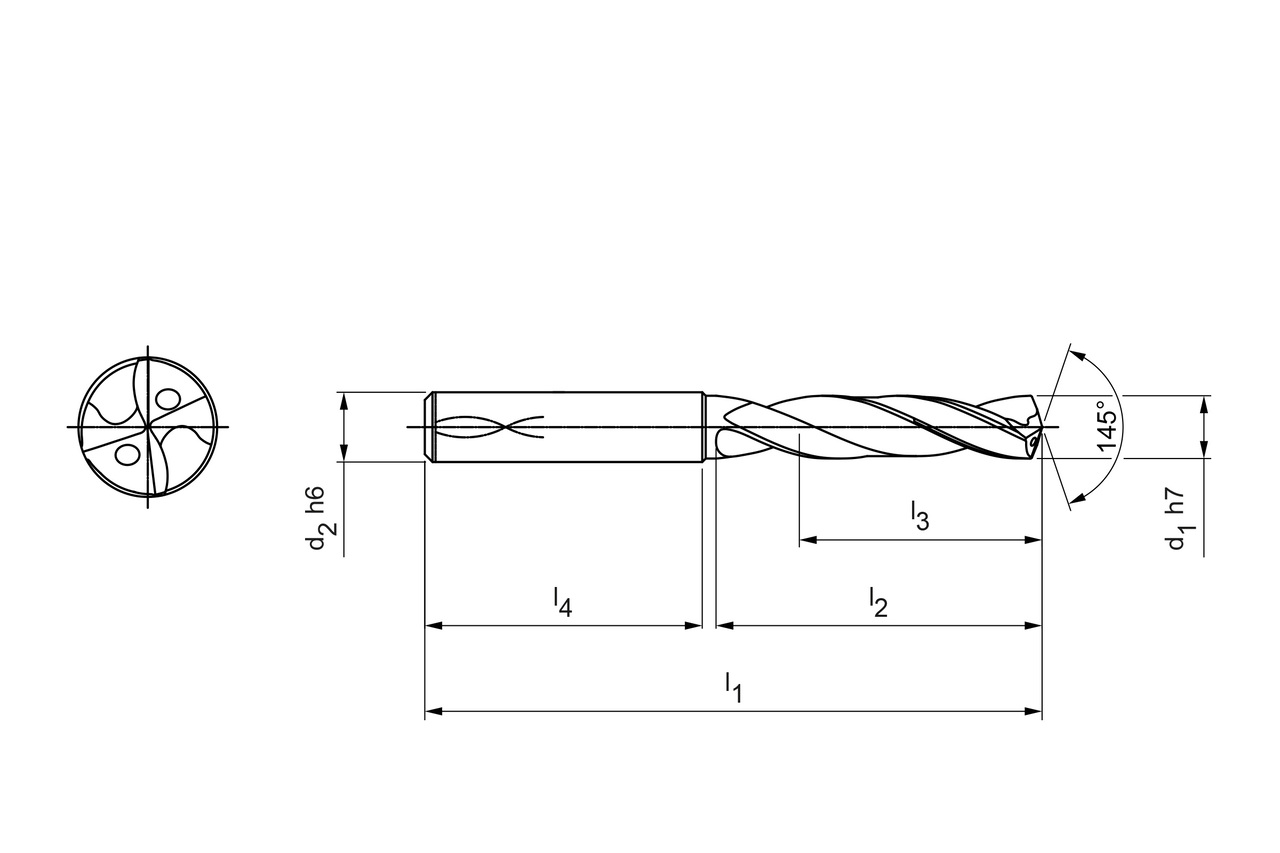

  • Produktzeichnung MEGA-Speed-Drill-Steel

Durchmesser d1 (mm)

9.2

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31036327

Menge

Ihrem Warenkorb hinzugefügt

Unsere Produktempfehlung:

Produktbeschreibung

The double-edged solid carbide drill MEGA-Speed-Drill-Steel is specially designed for high-speed machining and is the first choice for series production. Its unequally split cutting edges and highly polished flutes prevent vibration and reduce friction.

Materialeignung

Technische Daten

Schneidstoff
HP358
Produktklasse
Expert-Line
Bohrtiefe
3xD
d1
9.2   mm
d2
10   mm
l1
89   mm
l2
47   mm
l3
35   mm
l4
40   mm
Kühlmittelaustritt
innere Kühlmittelzufuhr
Anzahl Schneiden (z)
2
Schafttoleranz
h6
Bohrungstoleranz
≥ IT 9
Schaftform
HA
Spitzenwinkel
145   °
Seitenspanwinkel
30   °
Materialgruppe
R8
Spezifikation
SCD621-0920-2-3-145HA03-HP358
