MEGA-Quadro-Drill-Plus
Durchmesser d1 (mm)
6.6
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

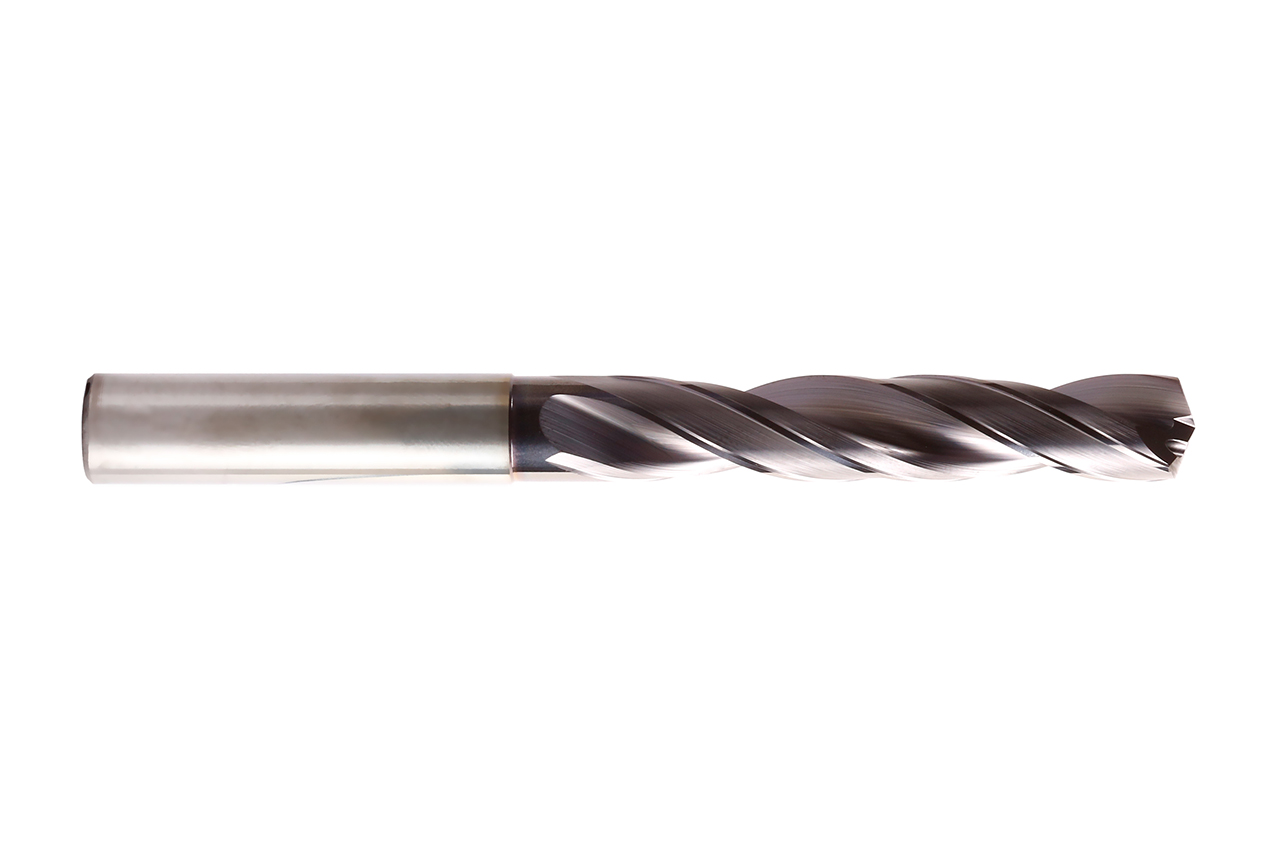

Der zweischneidige Vollhartmetallbohrer MEGA-Quadro-Drill-Plus wurde speziell für präzise Bohrungen entwickelt. Die insgesamt vier Führungsfasen ermöglichen maximale Bohrungsqualität hinsichtlich Fluchtgenauigkeit, Koaxialität und Positionsgenauigkeit. Durch eine neuartige Beschichtung und eine verbesserte Ausspitzung garantiert der MEGA-Quadro-Drill-Plus konstant zuverlässige Bohrungsergebnisse. Eine optimierte Kantenverrundung führt zu einer deutlichen Standzeitverbesserung.
Technische Daten
- Schneidstoff
- HP358
- Bohrtiefe
- 5xD

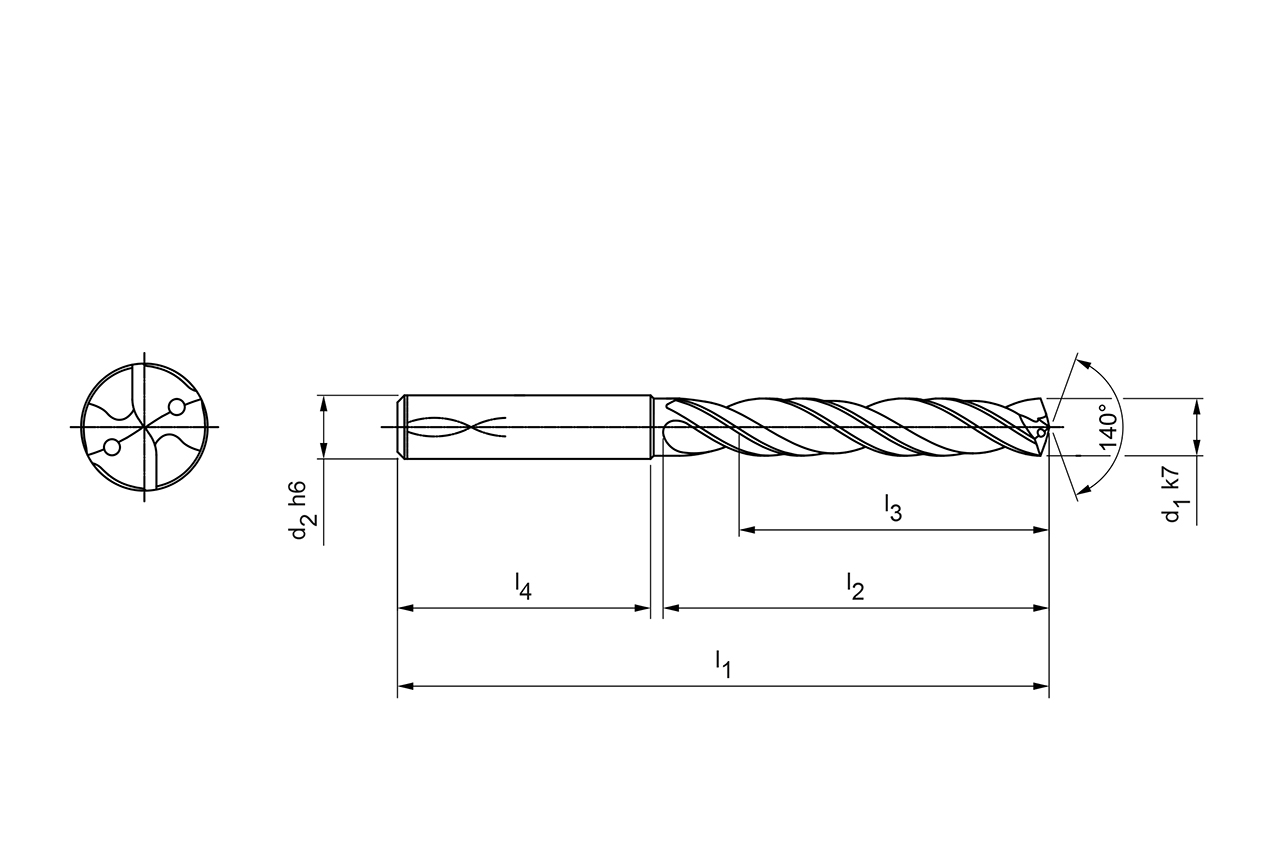

- d1
- 6.6 mm
- d2
- 8 mm
- l1
- 91 mm
- l2
- 53 mm
- l3
- 43 mm
- l4
- 36 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 8
- Schaftform
- HA
- Spitzenwinkel
- 140 °
- Seitenspanwinkel
- 30 °
- Materialgruppe
- M6
Downloads
- Technische Zeichnung in dxf
- 31052831_607837641-000-01-ED1-MM.DXF
- Technische Zeichnung in pdf
- 31052831_607837641-000-01-ED1-MM.PDF
- Technische Zeichnung in tif
- 31052831_607837641-000-01-ED1-MM.TIF
- 3D Hüllkontur in stp
- 31052831_607837642-000-01-E43.STP
- Schnittwertempfehlung
- 31052831_MEGA-Quadro-Drill-Plus_DE.pdf
