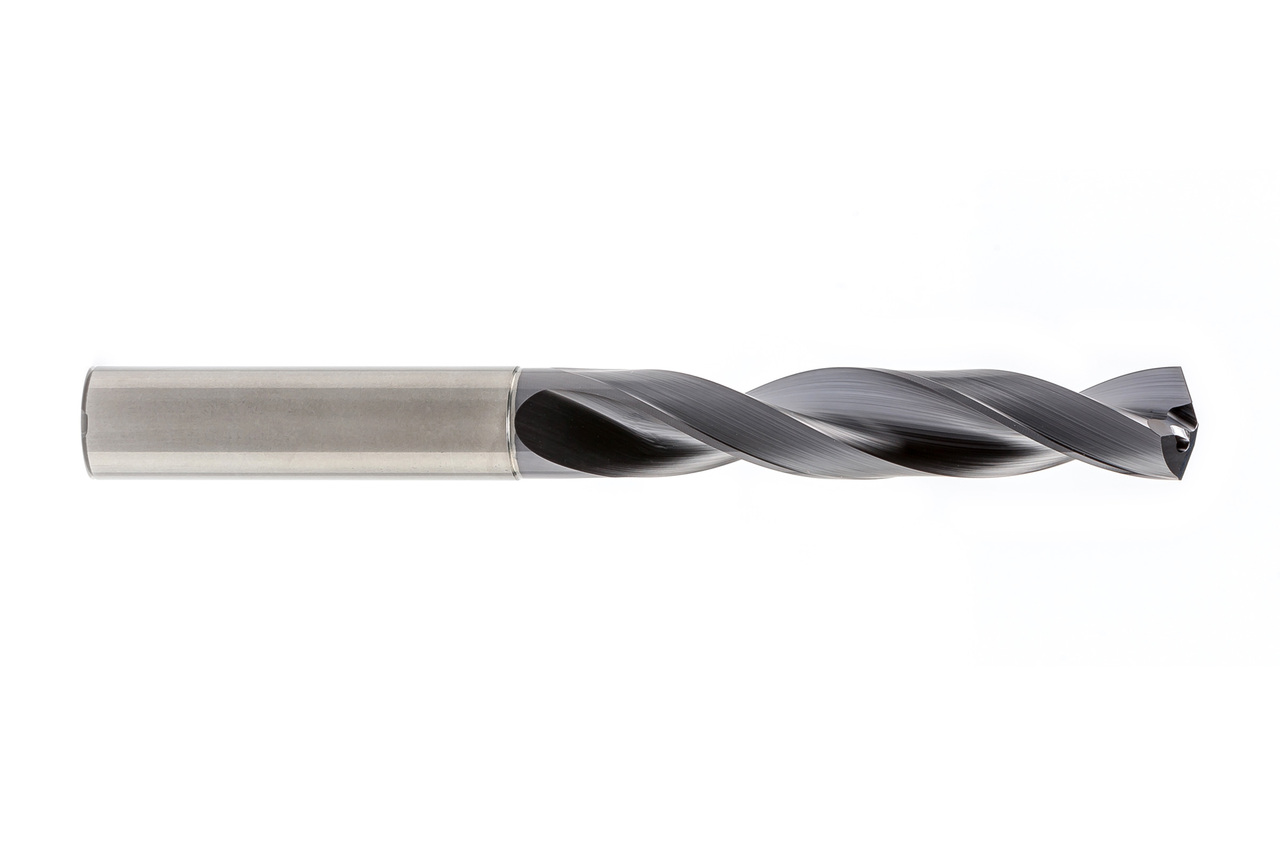

MEGA-Drill-Inox
Diameter d1 (mm)
18.0
Your unit price
*Login requiredWe recommend:
Product description
In addition to its very sharp cutting edge with special cutting edge preparation, the MEGA-Drill-Inox has an optimised chip chamber with a rounded geometry.
Technical specifications
- Cutting material
- HP835
- Produktklasse
- Performance-Line
- Bohrtiefe
- 5xD

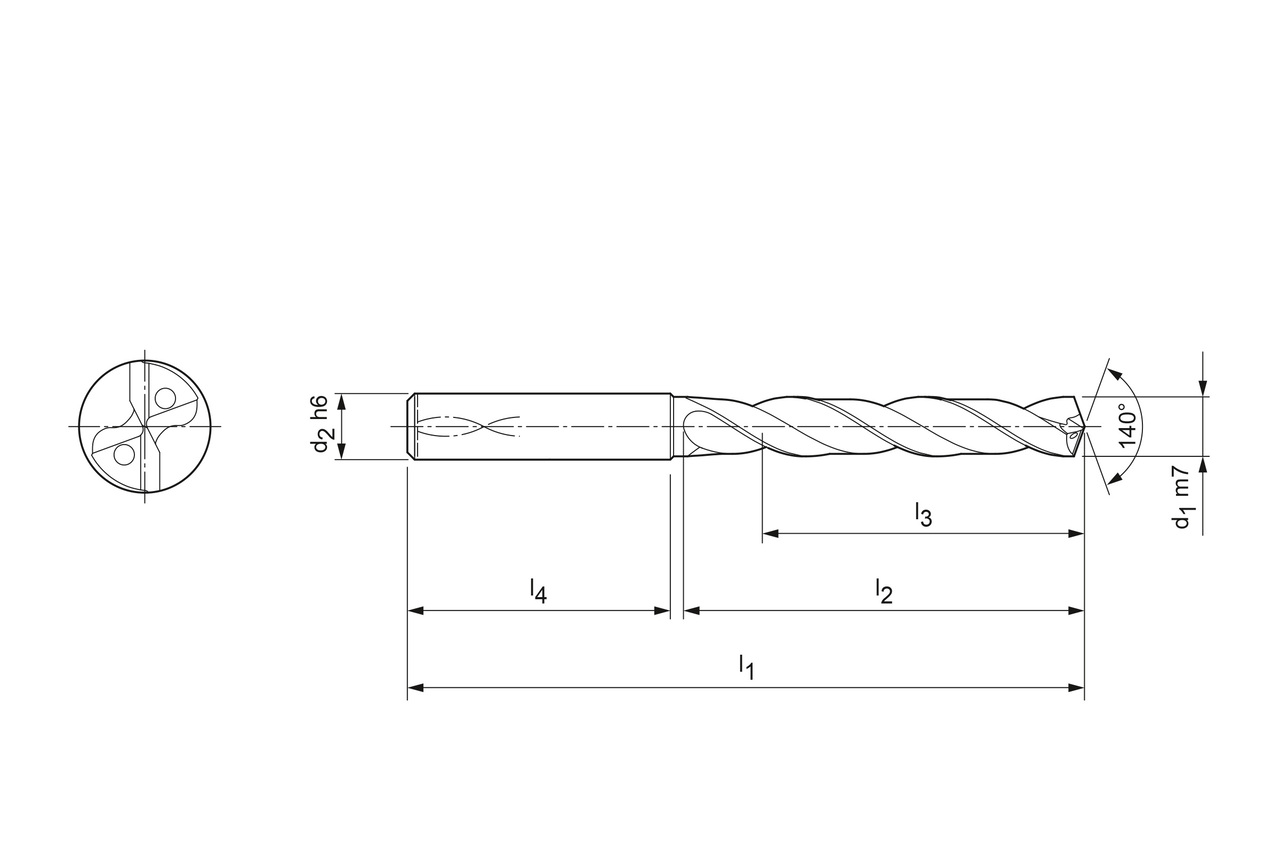

- d1
- 18 mm
- d2
- 18 mm
- l1
- 143 mm
- l2
- 93 mm
- l3
- 71 mm
- l4
- 48 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 9
- Schaftform
- HA
- Spitzenwinkel
- 140 °
- Seitenspanwinkel
- 30 °
- Materialgruppe
- M4
Downloads
- Technische Zeichnung in dxf
- 30391059_607770764-000-00-ED1-MM.DXF
- Technische Zeichnung in pdf
- 30391059_607770764-000-00-ED1-MM.PDF
- Technische Zeichnung in tif
- 30391059_607770764-000-00-ED1-MM.TIF
- Technische Zeichnung in tif
- 30391059_607770764-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30391059_607770764-000-00-ED1.DXF
- Technische Zeichnung in pdf
- 30391059_607770764-000-00-ED1.PDF
- 3D Hüllkontur in stp
- 30391059_607487975-000-01-E43.STP
- Cutting data recommendations
- 30391059_MEGA-Drill-Inox_EN.pdf
