MEGA-Drill-Inox

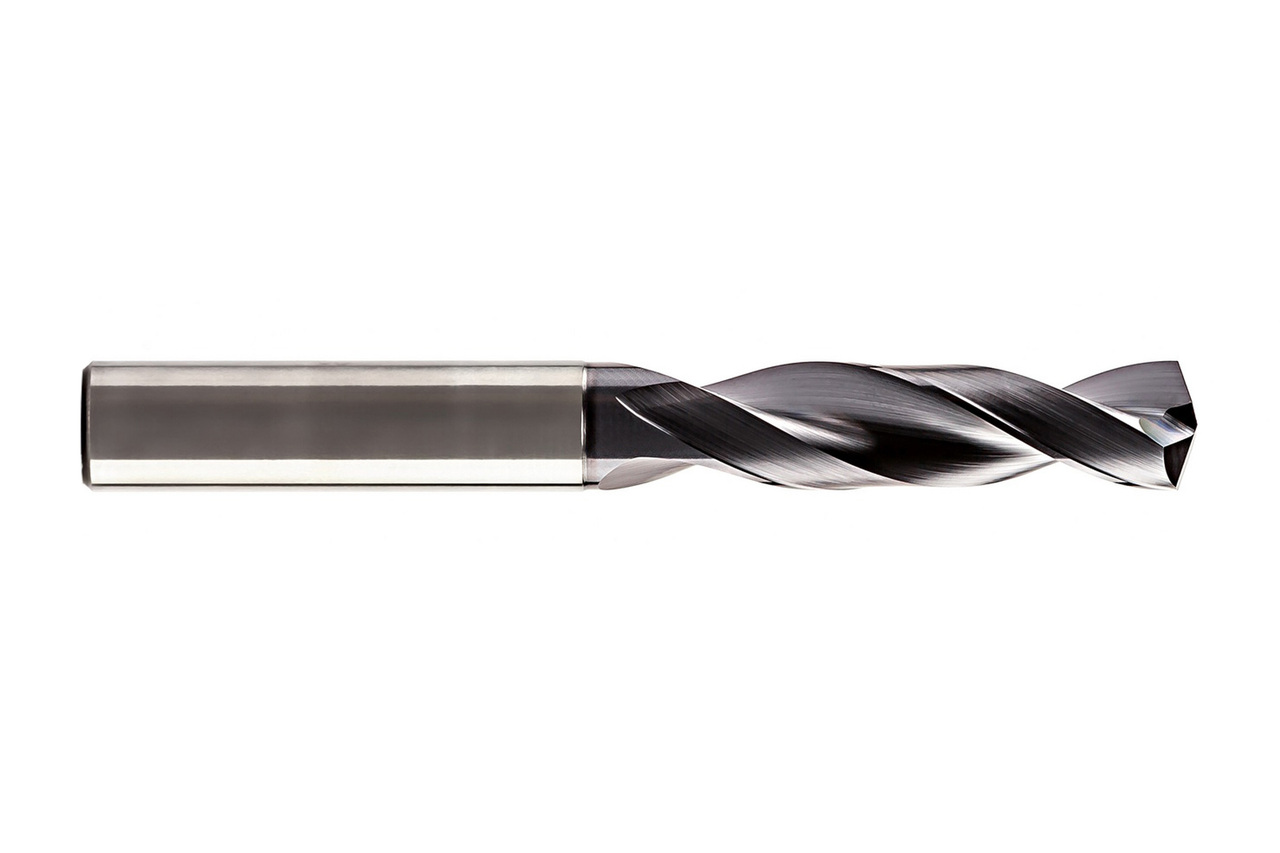

  • Product image MEGA-Drill-Inox

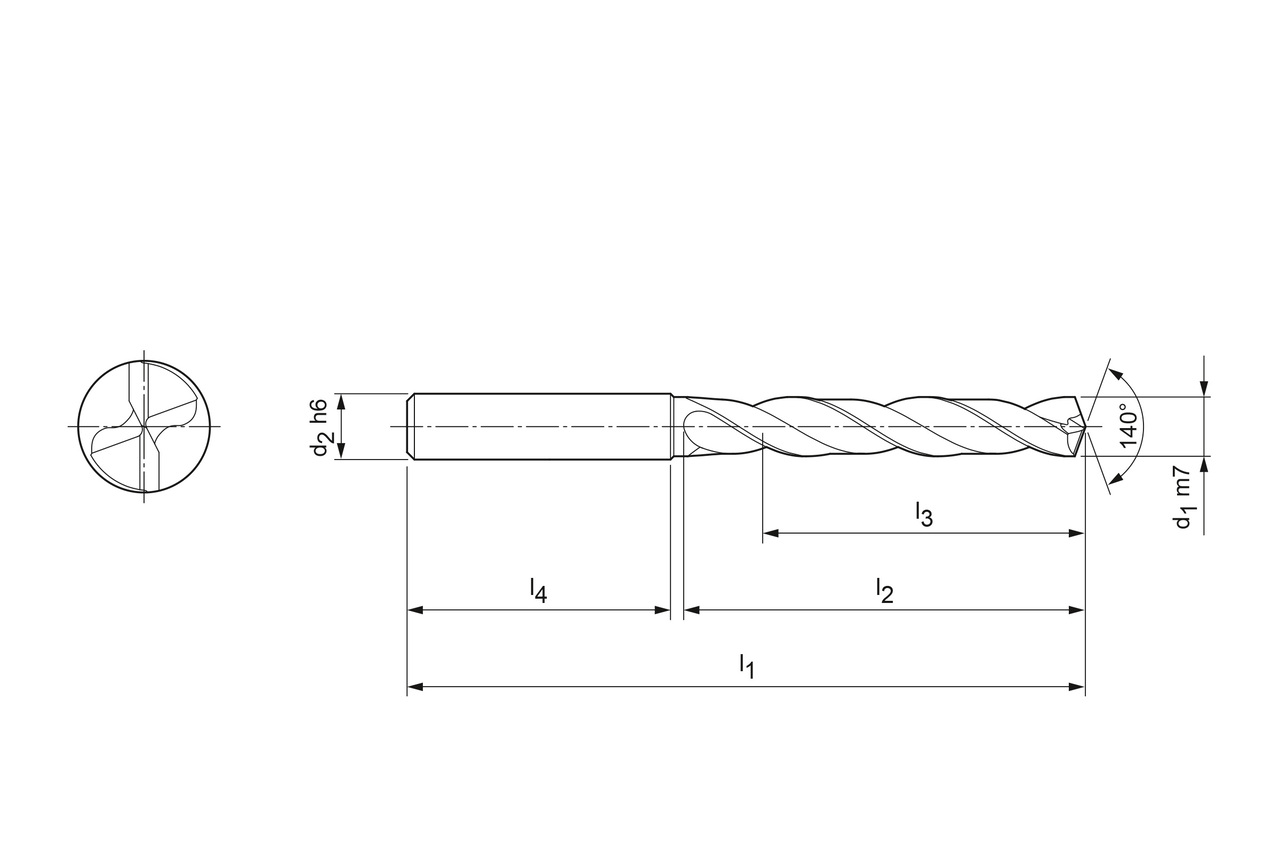

  • Produktzeichnung MEGA-Drill-Inox

Durchmesser d1 (mm)

3.1

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30390731

Menge

Ihrem Warenkorb hinzugefügt

Unsere Produktempfehlung:

Produktbeschreibung

In addition to its very sharp cutting edge with special cutting edge preparation, the MEGA-Drill-Inox has an optimised chip chamber with a rounded geometry.

Materialeignung

P
P1
geeignet
P2
geeignet
P3
geeignet
P4
geeignet
P5
geeignet
P6
geeignet
M
M1
bestens geeignet
M2
bestens geeignet
M3
bestens geeignet
K
K1
geeignet
K2
geeignet
K3
geeignet
N
N1
N2
geeignet
N3
N4
S
S1
geeignet
S2
geeignet
S3
geeignet
S4
geeignet
S5
geeignet
H
H1
H2
H3

Technische Daten

Schneidstoff
HP835
Produktklasse
Performance-Line
Bohrtiefe
5xD
d1
3.1   mm
d2
6   mm
l1
66   mm
l2
28   mm
l3
23   mm
l4
36   mm
Kühlmittelaustritt
externe Kühlmittelzufuhr
Anzahl Schneiden (z)
2
Schafttoleranz
h6
Bohrungstoleranz
≥ IT 9
Schaftform
HA
Spitzenwinkel
140   °
Seitenspanwinkel
30   °
Materialgruppe
M4

Downloads

Technische Zeichnung in dxf
30390731_607769691-000-00-ED1-MM.DXF
Technische Zeichnung in pdf
30390731_607769691-000-00-ED1-MM.PDF
Technische Zeichnung in tif
30390731_607769691-000-00-ED1-MM.TIF
Technische Zeichnung in tif
30390731_607769691-000-00-ED1.TIF
Technische Zeichnung in dxf
30390731_607769691-000-00-ED1.DXF
3D Hüllkontur in stp
30390731_607769692-000-00-E43.STP
Technische Zeichnung in tif
30390731_607769691-000-00-ED1-MM.tif
Schnittwertempfehlung
30390731_MEGA-Drill-Inox_DE.pdf
