ECU-G-Drill
Durchmesser d1 (mm)
11.6
Ihr Stückpreis
*Login erforderlichUnsere Produktempfehlung:
Produktbeschreibung

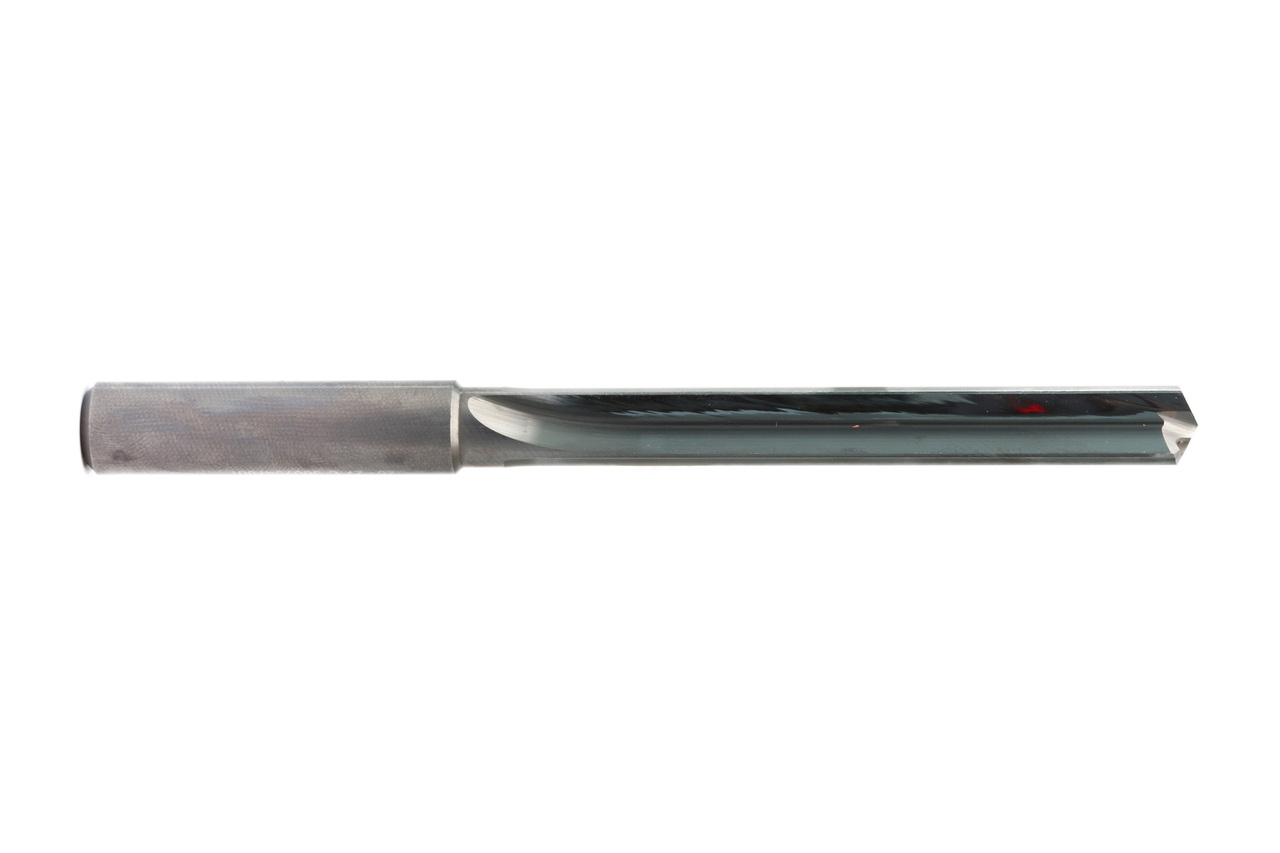

Der gerade genutete ECU-G-Drill besitzt zur Abstützung in der Bohrung vier Führungsfasen und eignet sich für die Bearbeitung von Grauguss und Nichteisenmetallen.
Technische Daten
- Schneidstoff
- HU610
- Produktklasse
- Basic-Line
- Bohrtiefe
- 8xD

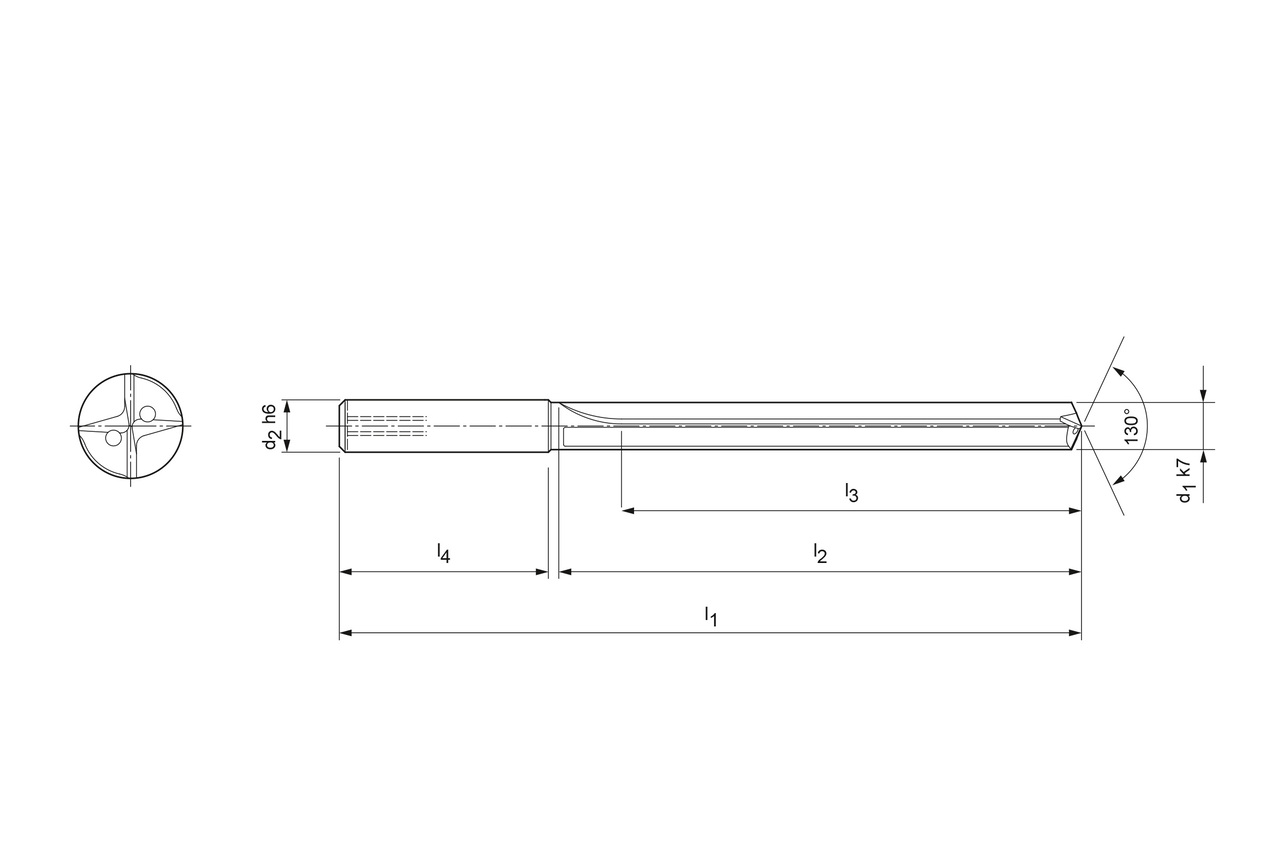

- d1
- 11.6 mm
- d2
- 12 mm
- l1
- 162 mm
- l2
- 114 mm
- l3
- 96 mm
- l4
- 45 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 9
- Schaftform
- HA
- Spitzenwinkel
- 130 °
- Seitenspanwinkel
- 0 °
- Materialgruppe
- MC
Downloads
- Technische Zeichnung in dxf
- 30392797_607624304-000-00-ED1.DXF
- Technische Zeichnung in pdf
- 30392797_607624304-000-00-ED1.PDF
- Technische Zeichnung in tif
- 30392797_607624304-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 30392797_608037485-000-00-E43.STP
- Technische Zeichnung in tif
- 30392797_607624304-000-00-ED1.tif
- Schnittwertempfehlung
- 30392797_ECU-G-Drill_DE.pdf
