ECU-Drill-Uni

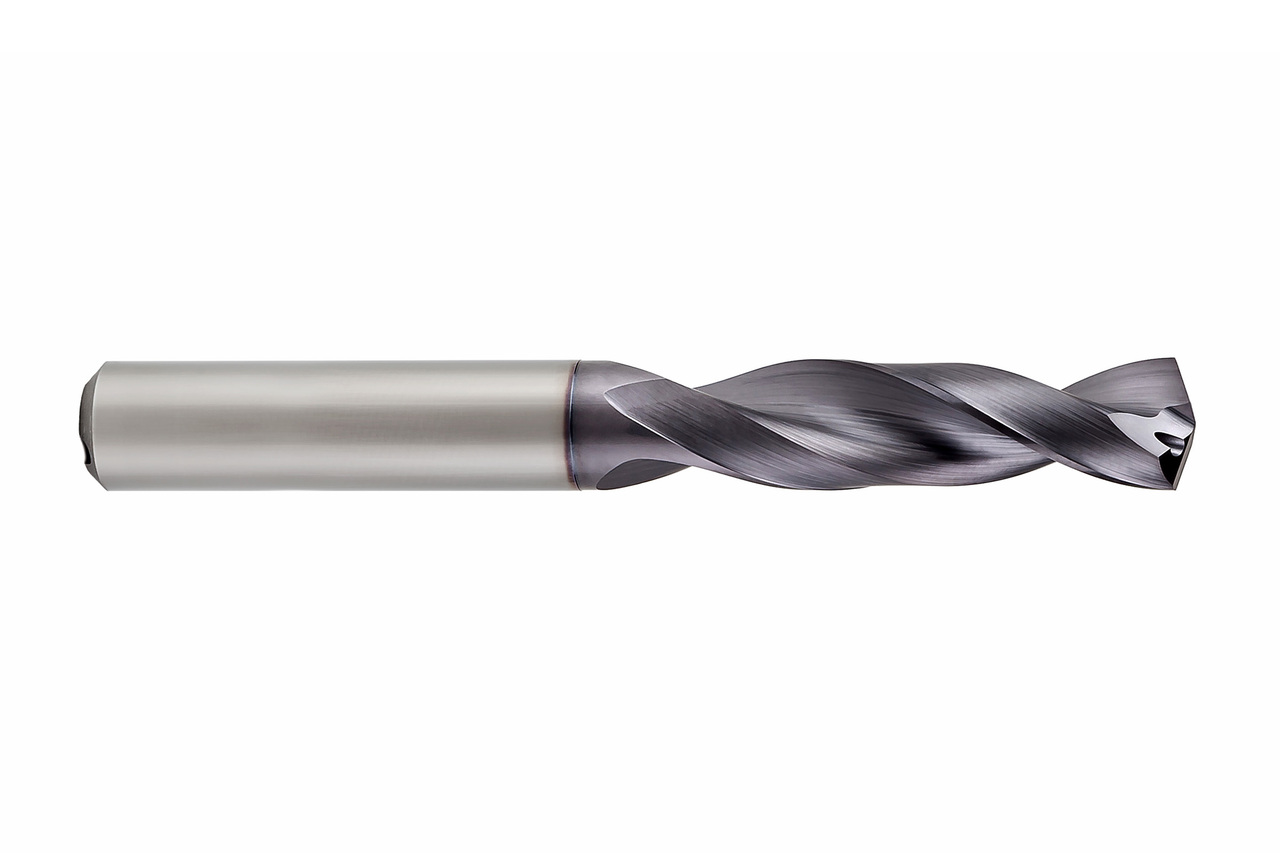

  • Produktbild ECU-Drill-Uni

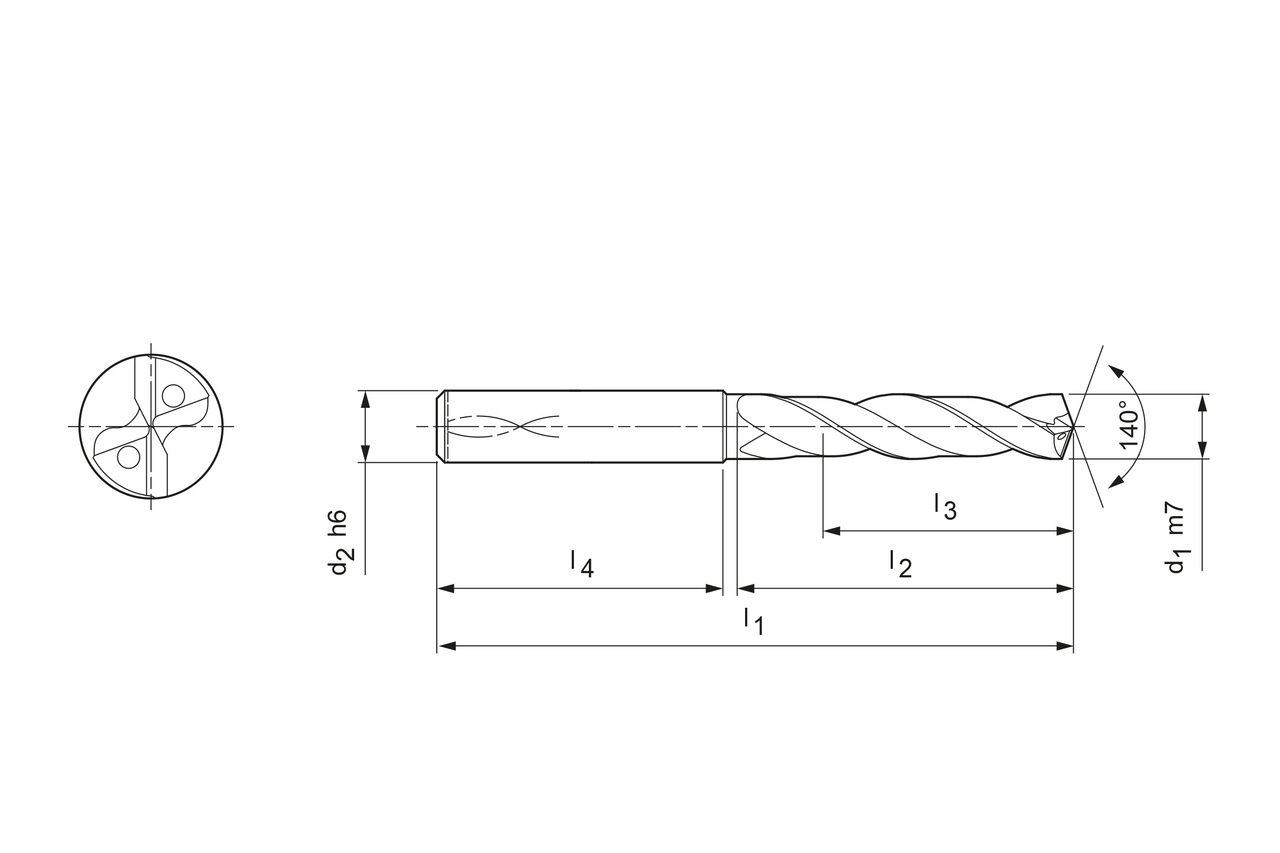

  • Technical drawing ECU-Drill-Uni

Diameter d1 (mm)

15.2

Your unit price

*Login required

Article

30421939

Quantity

Added to Your Shopping Cart

Unsere Produktempfehlung:

Product description

Der ECU-Drill-Uni ist durch seine Geometrie und Beschichtung optimal für den universellen Einsatz geeignet. So können Stahl, Inox und Guss wirtschaftlich und prozesssicher gebohrt werden. Der ECU-Drill-Uni ist als beschichtete Variante sowohl für innere als auch für äußere Kühlmittelzufuhr erhältlich.

Material suitability

P
P1
geeignet
P2
geeignet
P3
geeignet
P4
geeignet
P5
geeignet
P6
geeignet
M
M1
bestens geeignet
M2
bestens geeignet
M3
bestens geeignet
K
K1
K2
geeignet
K3
N
N1
N2
N3
N4
S
S1
S2
S3
S4
S5
H
H1
H2
H3

Technical specifications

Schneidstoff
HP765
Produktklasse
Basic-Line
Bohrtiefe
4xD
d1
15.2   mm
d2
16   mm
l1
115   mm
l2
65   mm
l3
51   mm
l4
48   mm
Kühlmittelaustritt
innere Kühlmittelzufuhr
Anzahl Schneiden (z)
2
Schafttoleranz
h6
Bohrungstoleranz
≥ IT 9
Schaftform
HA
Spitzenwinkel
140   °
Seitenspanwinkel
30   °
Materialgruppe
RB

Downloads

Technische Zeichnung in dxf
30421939_607817587-000-00-ED1-MM.DXF
Technische Zeichnung in pdf
30421939_607817587-000-00-ED1-MM.PDF
Technische Zeichnung in tif
30421939_607817587-000-00-ED1-MM.TIF
3D Hüllkontur in stp
30421939_607817588-000-00-E43.STP
Technische Zeichnung in tif
30421939_607817587-000-00-ED1-MM.tif
Schnittwertempfehlung
30421939_ECU-Drill-Uni_DE.pdf
