ECU-Drill-Steel
Durchmesser d1 (mm)
3.6
Ihr Stückpreis
*Login erforderlichUnsere Produktempfehlung:
Produktbeschreibung

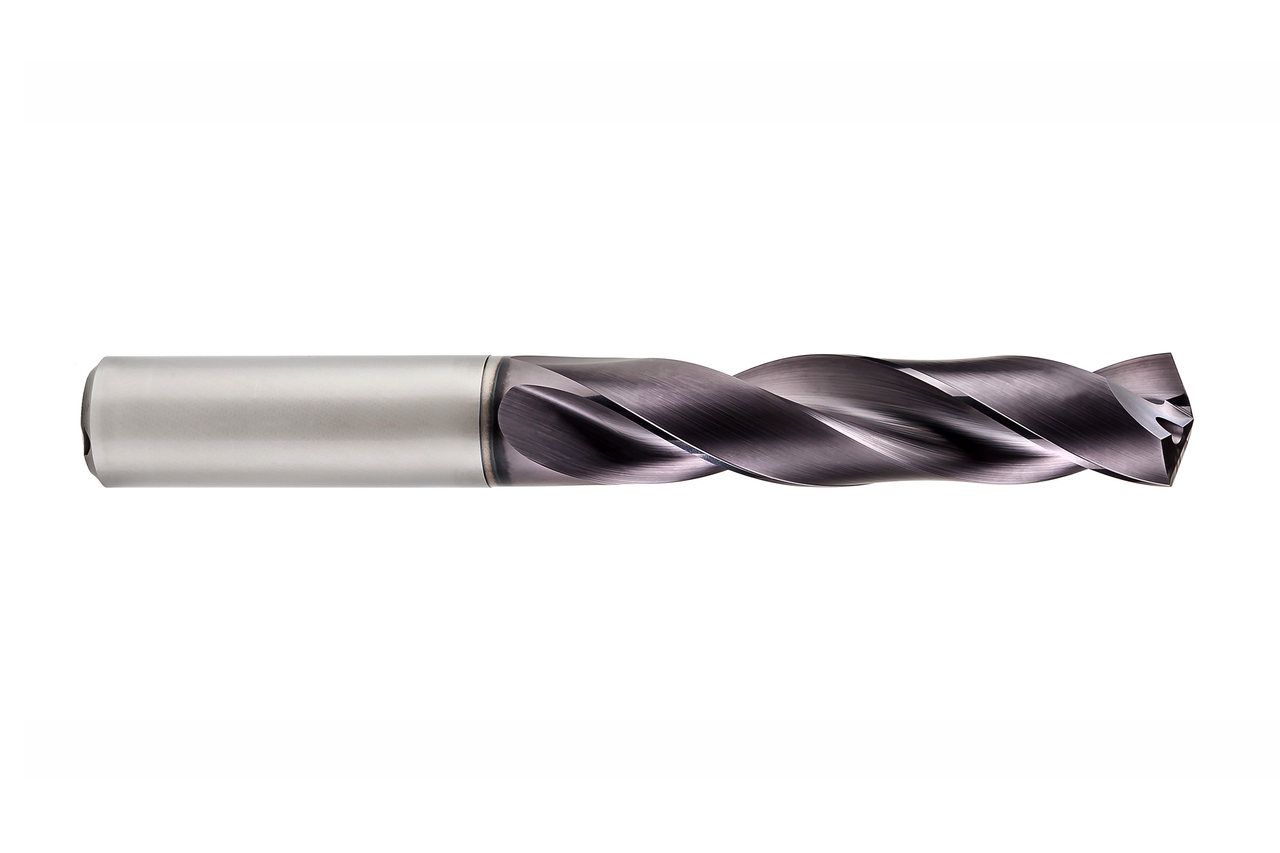

The double-edged solid carbide drill ECU-Drill-Steel offers a very good price-performance ratio and is the first choice for small to medium quantities.

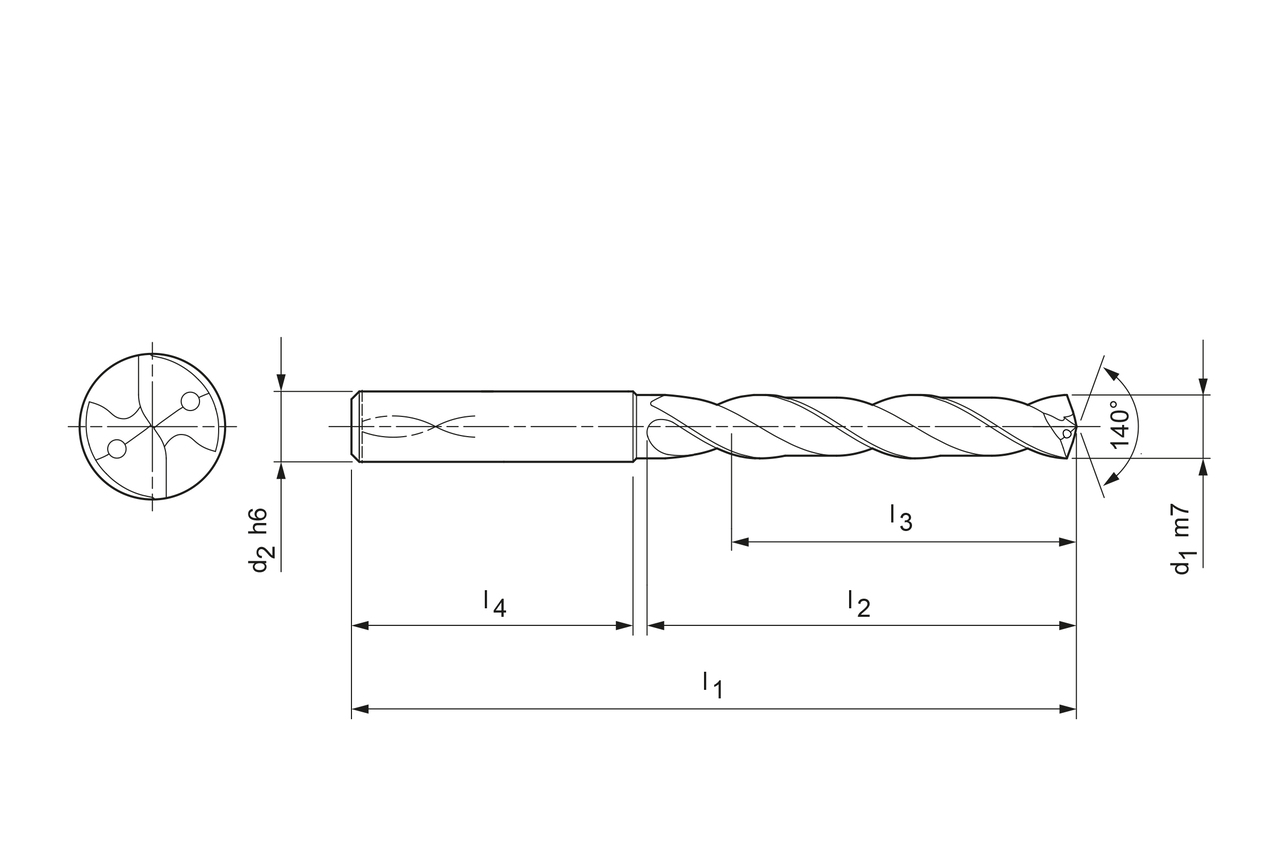

Technische Daten
- Schneidstoff
- HP132
- Produktklasse
- Basic-Line
- Bohrtiefe
- 5xD
- d1
- 3.6 mm
- d2
- 6 mm
- l1
- 66 mm
- l2
- 28 mm
- l3
- 23 mm
- l4
- 36 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 9
- Schaftform
- HA
- Spitzenwinkel
- 140 °
- Seitenspanwinkel
- 30 °
- Materialgruppe
- RB
Downloads
- Technische Zeichnung in dxf
- 30421531_607709167-000-00-ED1-MM.DXF
- Technische Zeichnung in pdf
- 30421531_607709167-000-00-ED1-MM.PDF
- Technische Zeichnung in tif
- 30421531_607709167-000-00-ED1-MM.TIF
- 3D Hüllkontur in stp
- 30421531_607709168-000-00-E43.STP
- Technical drawing in dxf
- 30421531_607709167-000-00-ED1-MM.dxf
- Technical drawing in tif
- 30421531_607709167-000-00-ED1-MM.tif
- Cutting data recommendations
- 30421531_ECU-Drill-Steel_MEGA-Drill-Steel-Plus_Schnittwertempfehlung.pdf
- Cutting data recommendations
- 30421531_ECU-Drill-Steel_EN.pdf
