ThermoChuck MTC, 3° slim design

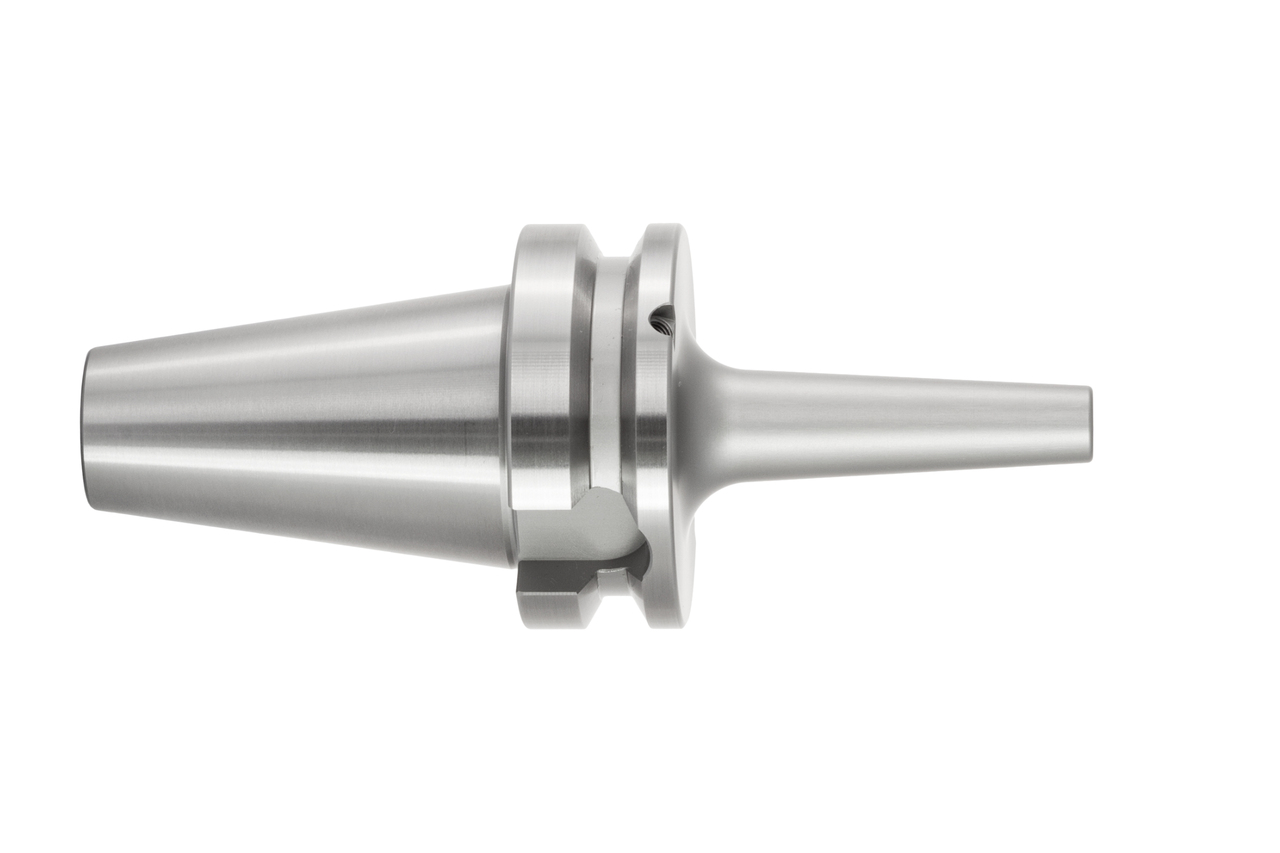

  • Product image Thermo Chuck MTC, 3° slim design

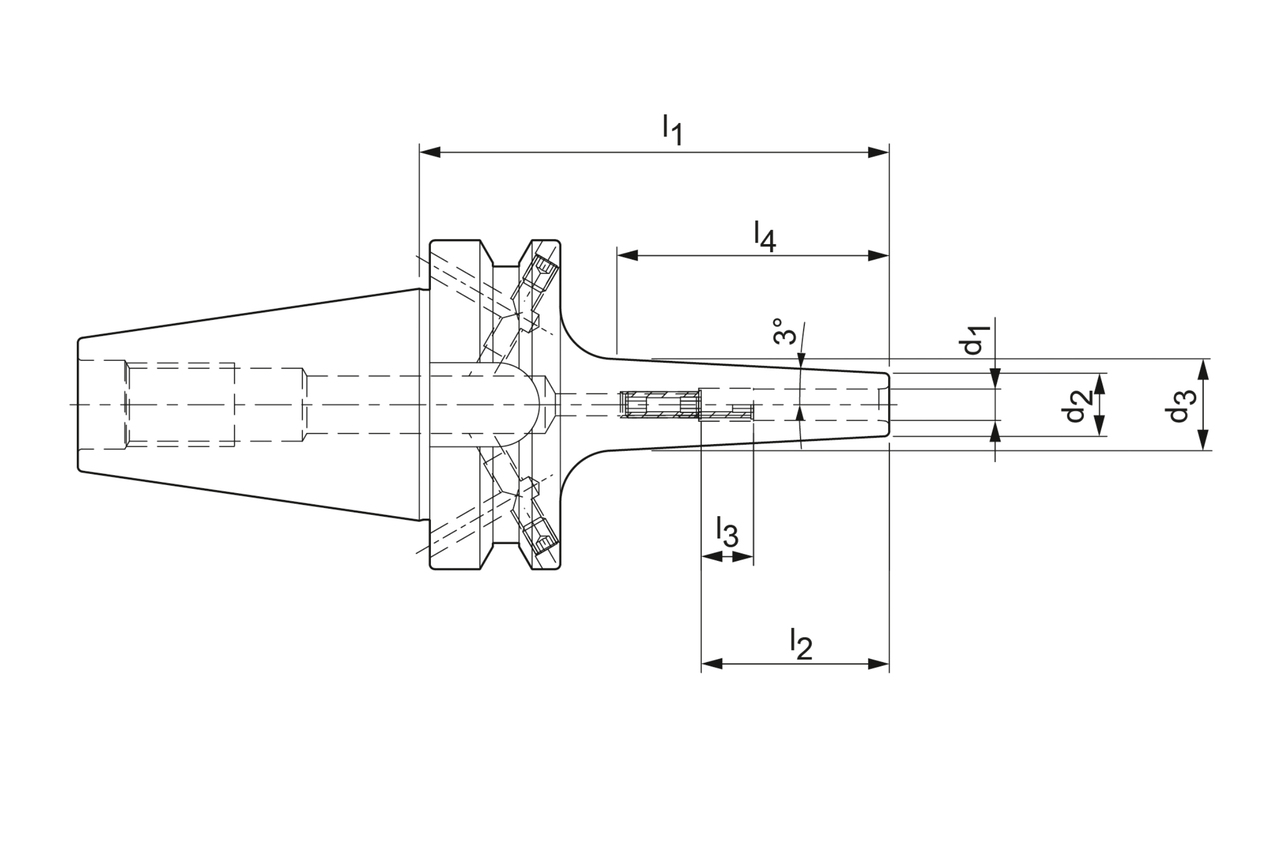

  • Technical drawing Thermo Chuck MTC, 3° slim design

Diameter d1 (mm)

20.0

Your unit price

*Login required

Article

30385244

Quantity

Added to Your Shopping Cart
Inform me when article is back in stock

Product description

With the ThermoChuck, tools can be clamped precisely for almost all machining tasks. The use of high-temperature tool steel guarantees maximum service life. The slim 3° design enables machining in the contour-critical range.

Technical specifications

Machine connection
BT (Form JD/JF)
Size machine connection
40
Technology
ThermoChuck
d1
20   mm
d2
26   mm
d3
35.5   mm

l1

120   mm
l2
52   mm
l3
10   mm
Kühlmittelzufuhr
intern und seitlich kombiniert
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CT
Spezifikation
MTC-BT040-20-120-3-0-A

Downloads

Technische Zeichnung in dxf
30385244_606465931-000-00-ED1.DXF
Technische Zeichnung in tif
30385244_606465931-000-00-ED1.TIF
3D Hüllkontur in stp
30385244_606607602-000-00-E43.STP
