Hydro DReam Chuck, cylindrical slim

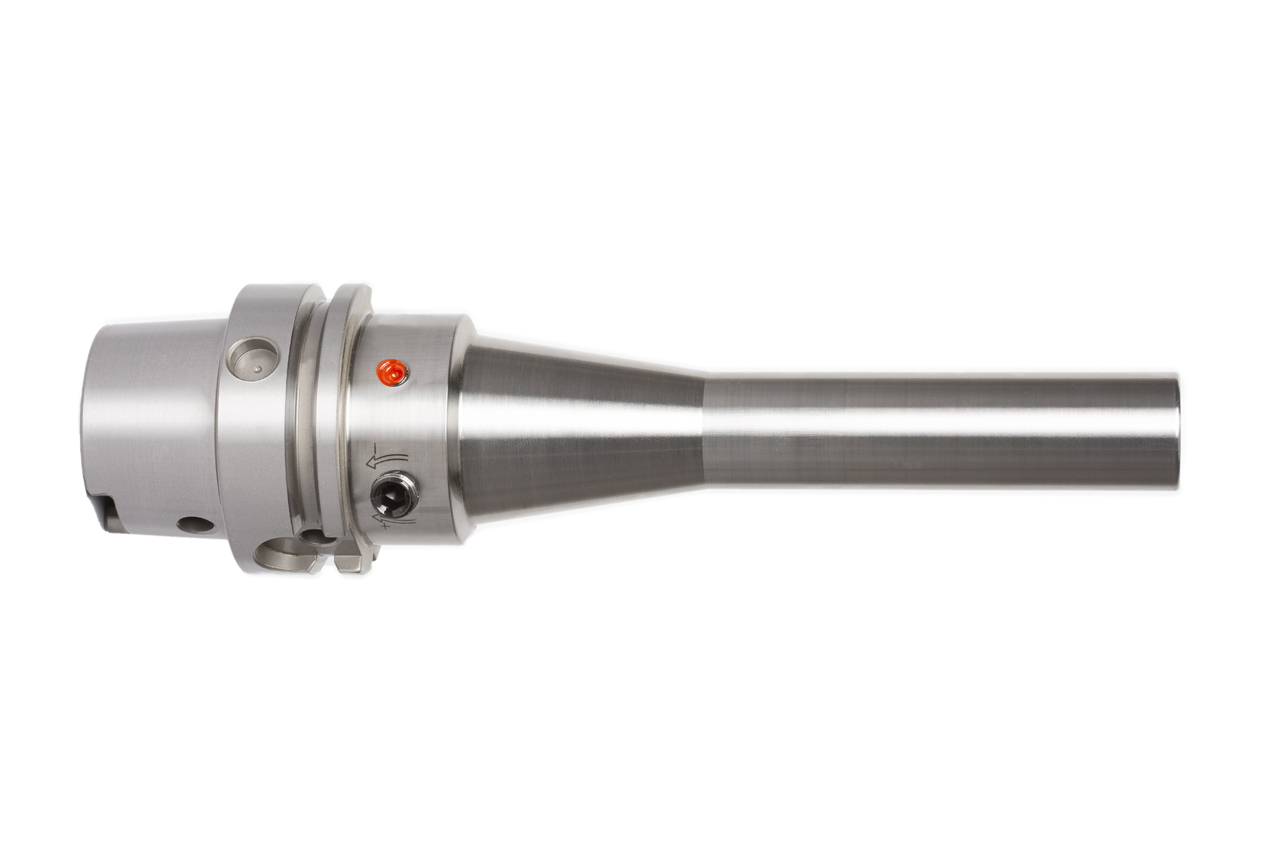

  • Produktbild Hydro DReam Chuck, cylindrical slim

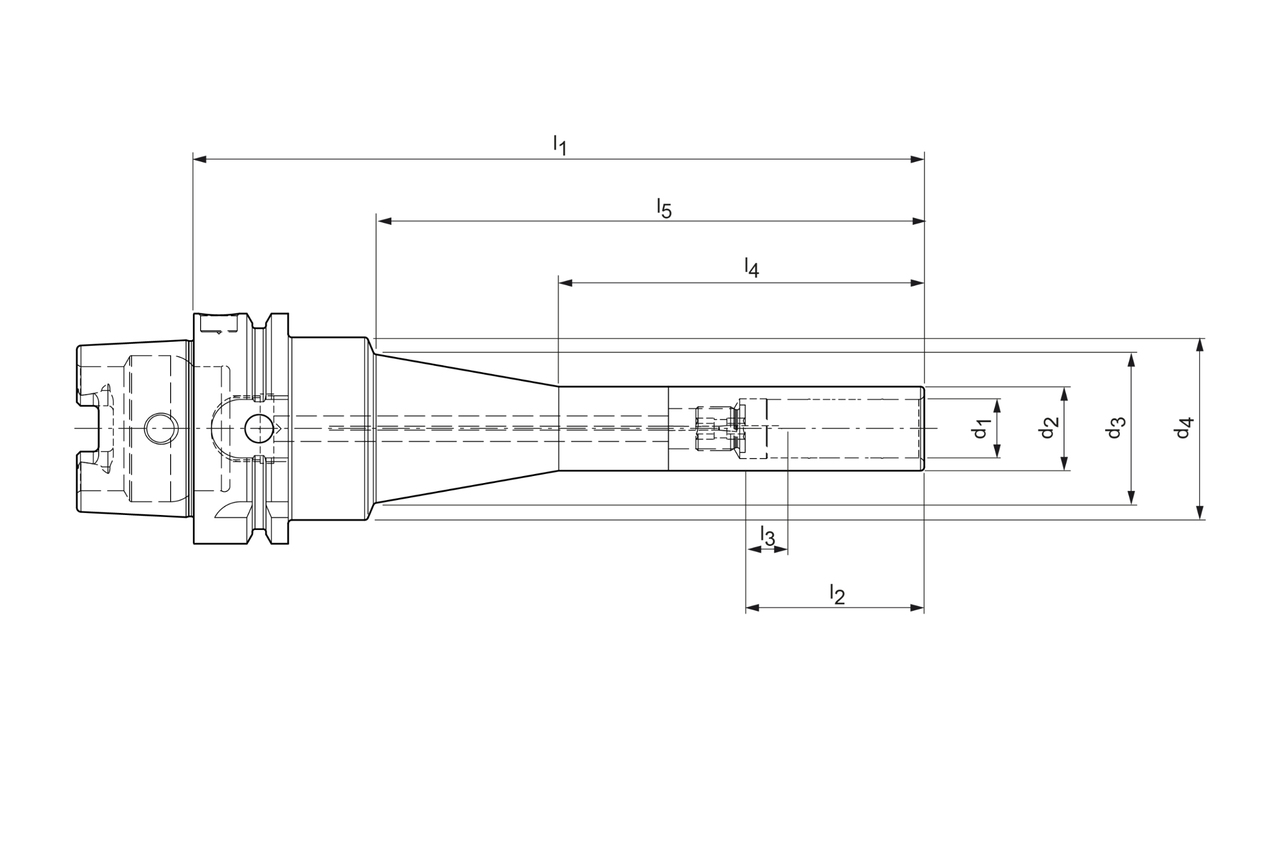

  • Produktzeichnung Hydro DReam Chuck, cylindrical slim

Durchmesser d1 (mm)

20.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30887021

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

The HydroChuck MHC in a cylindrically slim design is particularly suitable for drilling and reaming operations in extremely contour-critical areas. Especially in deep cavities, it enables uniquely good surface qualities.

Technische Daten

Maschinenschnittstelle
HSK-A
d1 max
20   mm
d1 min
20   mm
Größe Maschinenschnittstelle
100
Technologie
HydroChuck

d1

20   mm
d2
29   mm
d3
46.6   mm
d4
50   mm

l1

200   mm
l2
51   mm
l3
10   mm
l4
100   mm
l5
150   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CY
Spezifikation
MHC-HSK-A100-20-200-1-0-A

Downloads

Technische Zeichnung in pdf
30887021_606826160-000-04-ED1.PDF
Technische Zeichnung in dxf
30887021_606826160-000-04-ED1.DXF
Technische Zeichnung in tif
30887021_606826160-000-04-ED1.TIF
3D Hüllkontur in stp
30887021_607031996-000-01-E43.STP
