Hydraulic extension

Durchmesser d1 (mm)

20.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30479016

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Produktbeschreibung

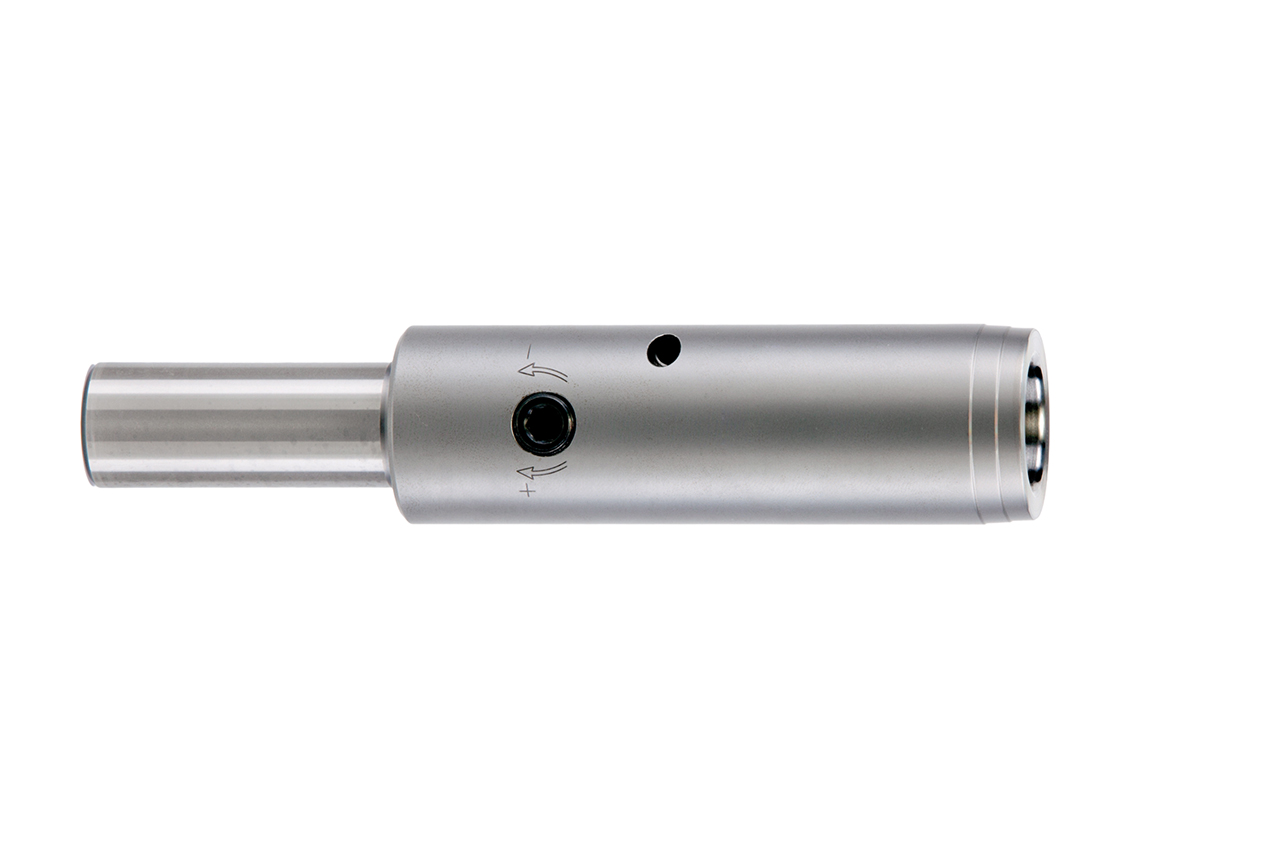

The HydroChuck MHC is the cornerstone of hydraulic expansion technology. The high concentricity and the excellent vibration damping guarantee optimum machining results - with easy handling at the same time.

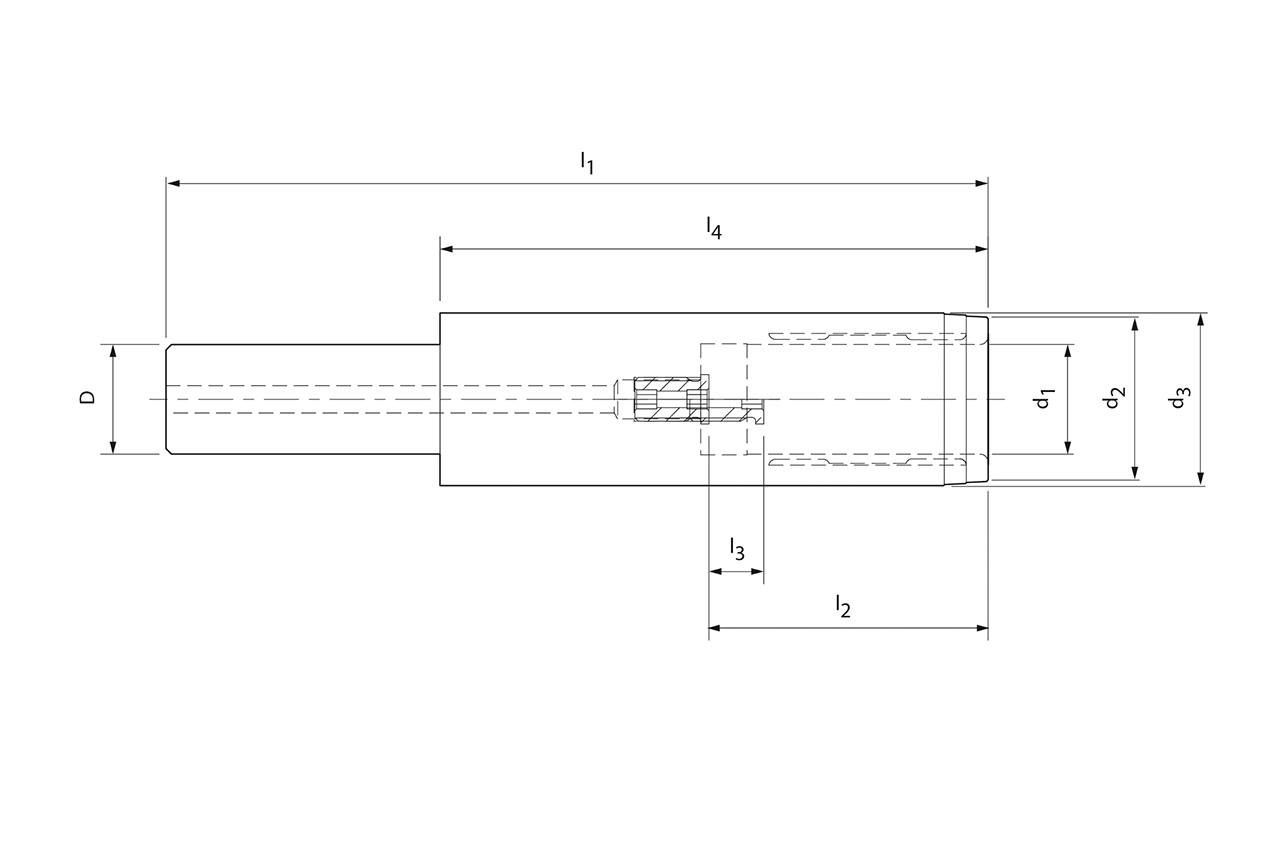

Technische Daten

Maschinenschnittstelle: Zylinderschaft
Größe Maschinenschnittstelle: 32
Technologie: HydroChuck
d1: 20 mm
d2: 30 mm
d3: 31.5 mm
l1: 150 mm
l2: 51 mm
l3: 10 mm
l4: 90 mm
Kühlmittelzufuhr: intern
Kühlmittelaustritt: axial konzentrisch
Längeneinstellung: axiale Längeneinstellung
Materialgruppe: CY

Downloads

3D Hüllkontur in stp: 30479016_606928636-000-00-E43.STP
Technische Zeichnung in dxf: 30479016_606849853-000-01-ED1.DXF
Technische Zeichnung in tif: 30479016_606849853-000-01-ED1.TIF
