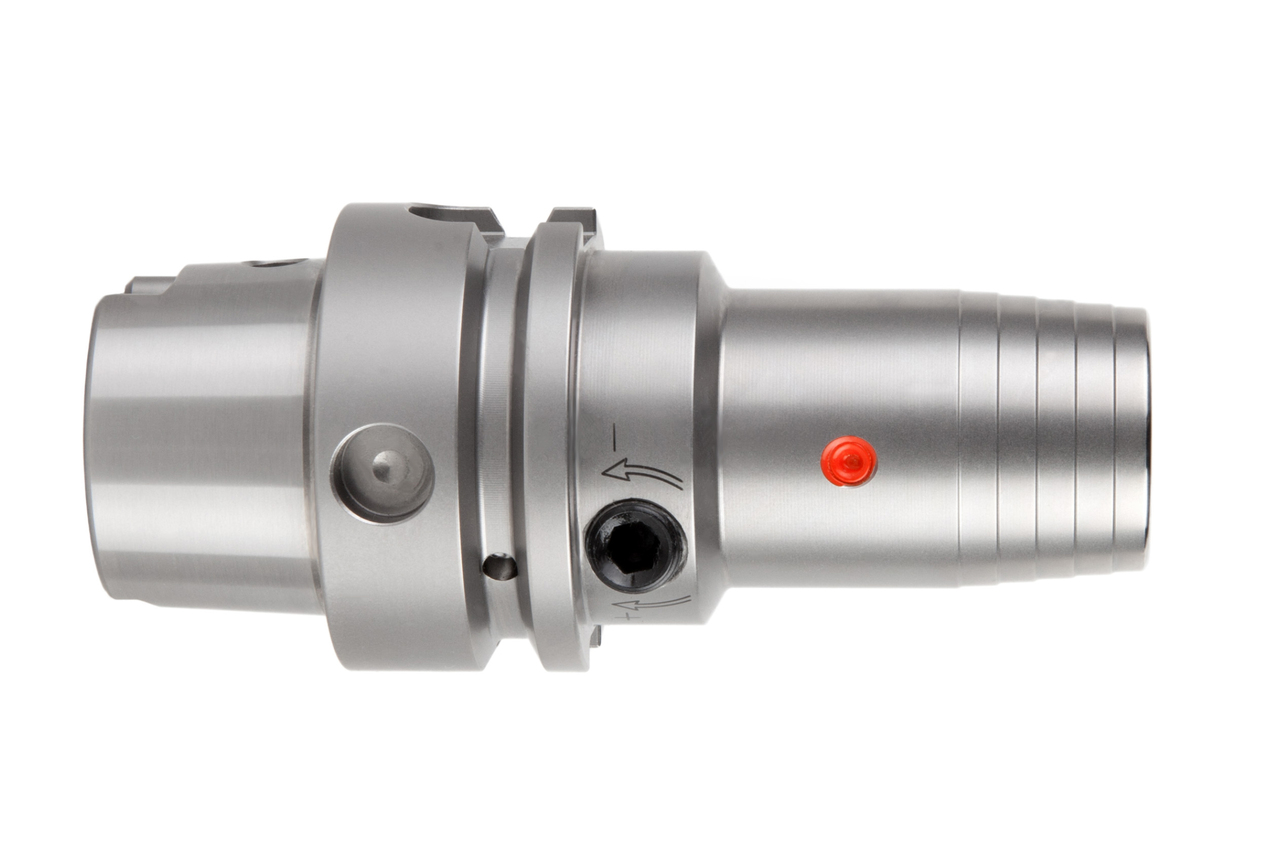

HydroChuck MHC, Standard

Durchmesser d1 (mm)

8.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30273802

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Produktbeschreibung

The HydroChuck MHC is the cornerstone of hydraulic expansion technology. The high concentricity and the excellent vibration damping guarantee optimum machining results - with easy handling at the same time.

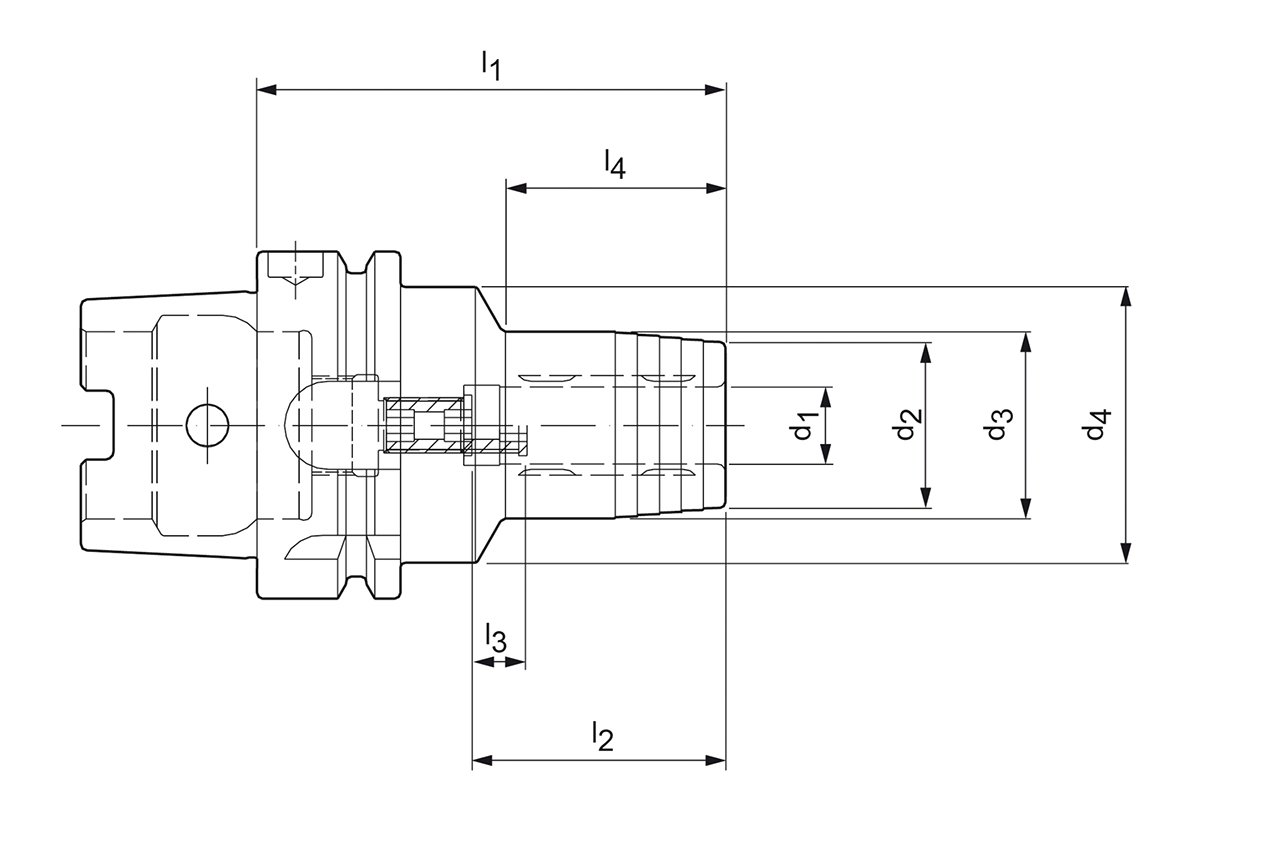

Technische Daten

Maschinenschnittstelle: HSK-A
Größe Maschinenschnittstelle: 63
Technologie: HydroChuck
d1: 8 mm
d2: 24 mm
d3: 28 mm
d4: 50 mm
l1: 120 mm
l2: 37 mm
l3: 10 mm
l4: 74 mm
Kühlmittelzufuhr: intern
Kühlmittelaustritt: axial konzentrisch
Längeneinstellung: axiale Längeneinstellung
Materialgruppe: CY
Spezifikation: MHC-HSK-A063-08-120-1-0-A

Downloads

Technische Zeichnung in tif: 30273802_388774-000-00-ED1.TIF
Technische Zeichnung in dxf: 30273802_388774-000-00-ED1.DXF
3D Hüllkontur in stp: 30273802_606820426-000-00-E43.STP
