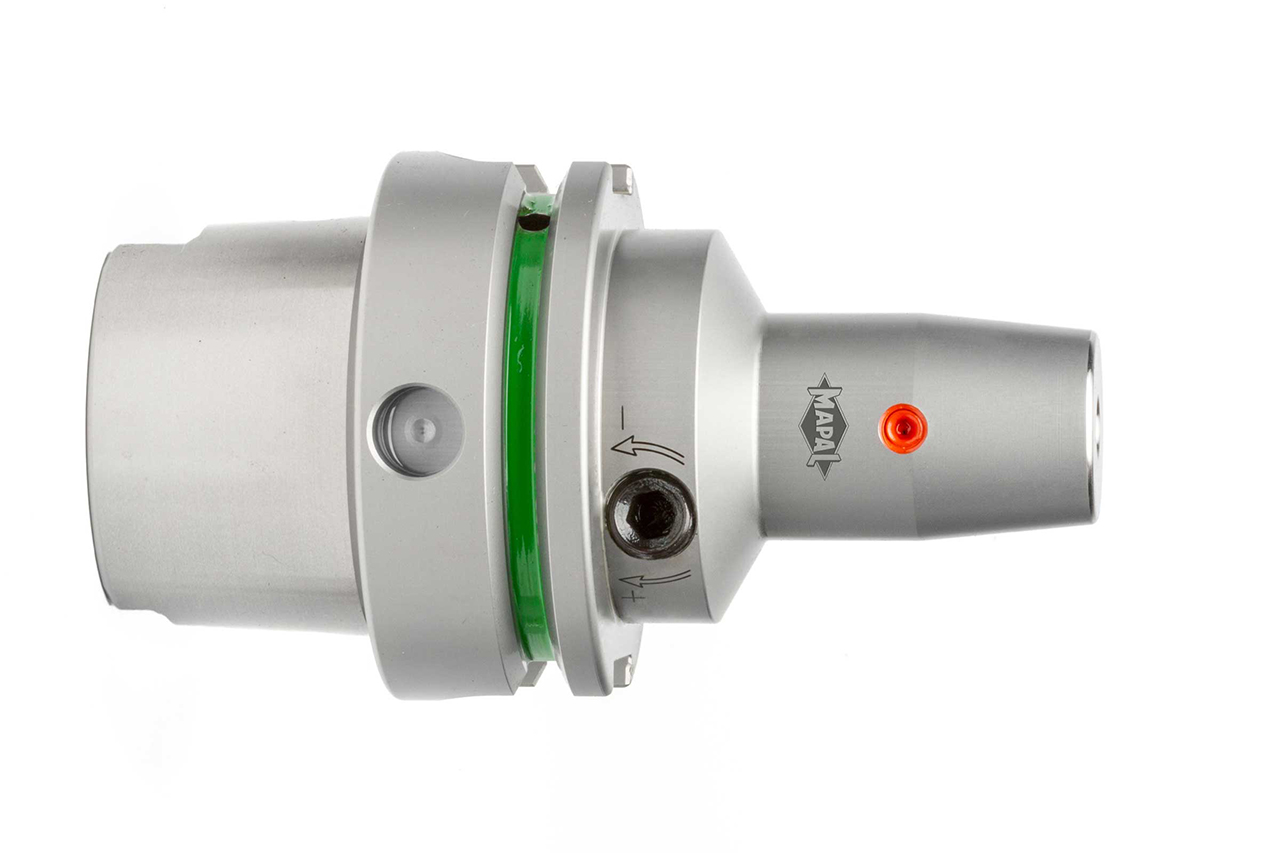

Hydro Chuck MHC, Standard MQL 2-Channel

Diameter d1 (mm)

32.0

Your unit price

*Login required

Article

30522992

Quantity

Added to Your Shopping Cart

to the download section

Product description

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling. Die MMS-Technologie bietet eine ressourcen- und umweltschonende Alternative zum energieintensiven Einsatz von Kühlschmierstoffen. Beim 2-Kanalsystem wird das Aerosol direkt beim Eintritt in das Werkzeug gemischt.

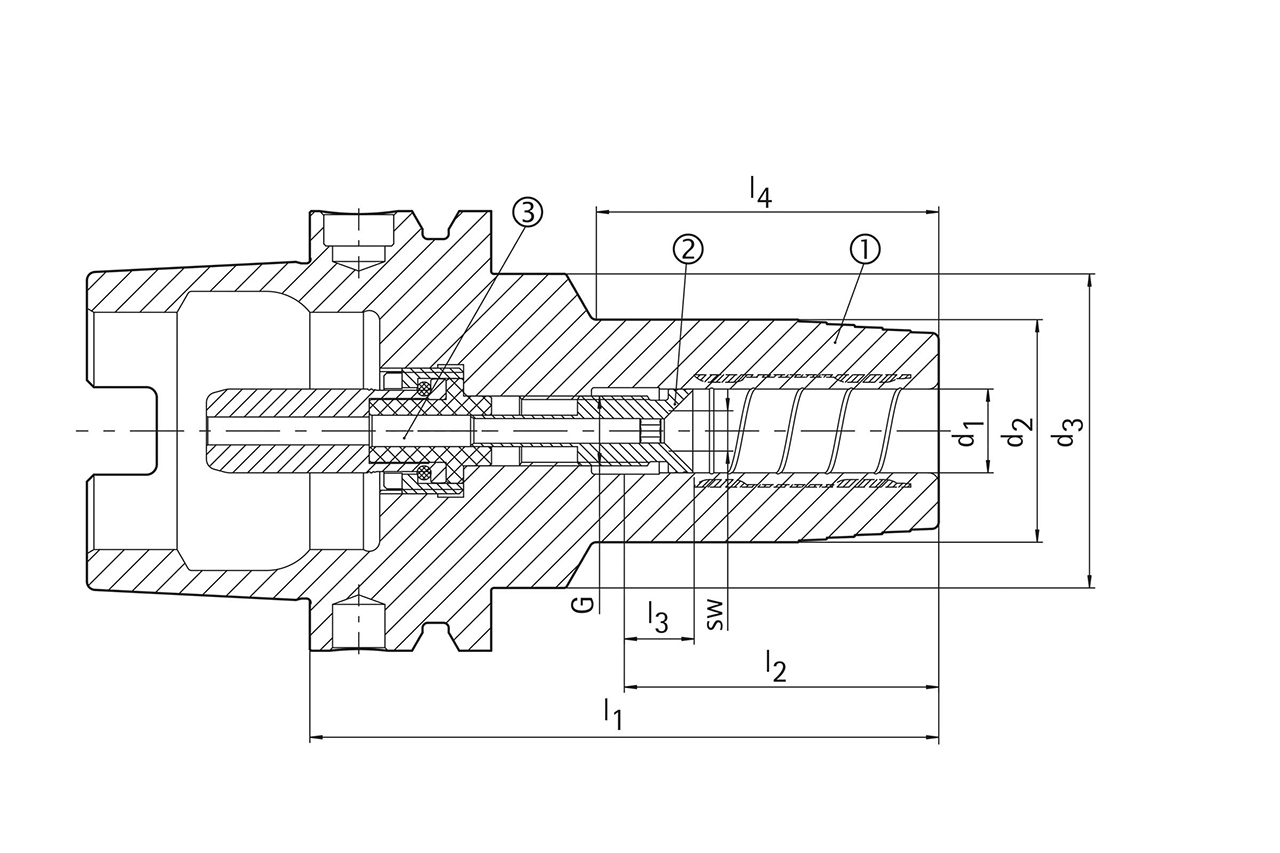

Technical specifications

Machine connection: HSK-A
Size machine connection: 63
Technology: HydroChuck
d1: 32 mm
d2: 58 mm
d3: 63 mm
d4: 52.5 mm
l1: 200 mm
l2: 60 mm
l3: 10 mm
l4: 174 mm
Coolant supply: MQL 2-Channel
Coolant outlet: axial concentric
Length adjustment: axial
Material group: CY

Downloads

3D envelope in stp: 30522992_607939849-000-00-E43.STP
Technical drawing in tif: 30522992_606331854-000-01-ED1.TIF
Technical drawing in pdf: 30522992_606331854-000-01-ED1.PDF
Technical drawing in dxf: 30522992_606331854-000-01-ED1.DXF
