Hydro Chuck MHC, Standard MQL 2-Channel

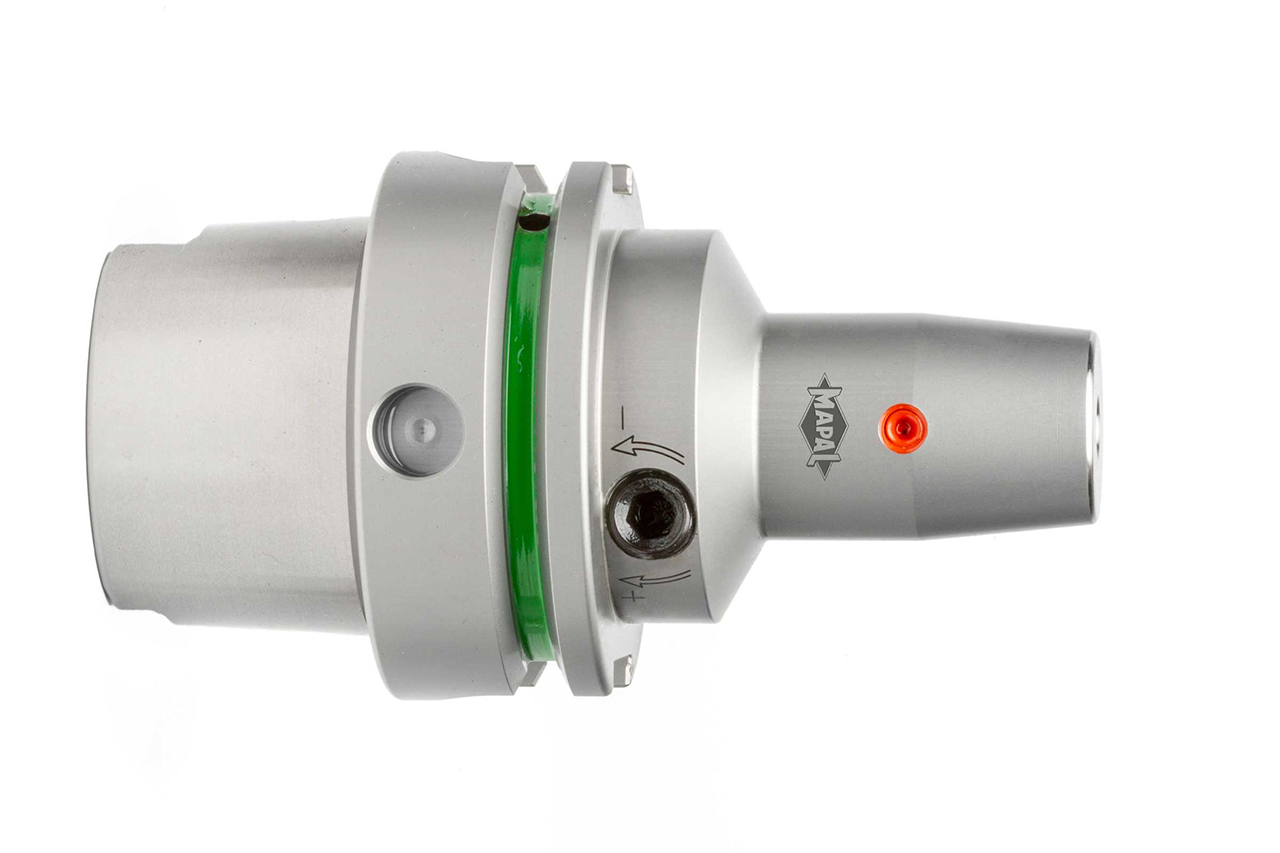

  • Product image Hydro Chuck MHC, Standard MQL 2-Channel

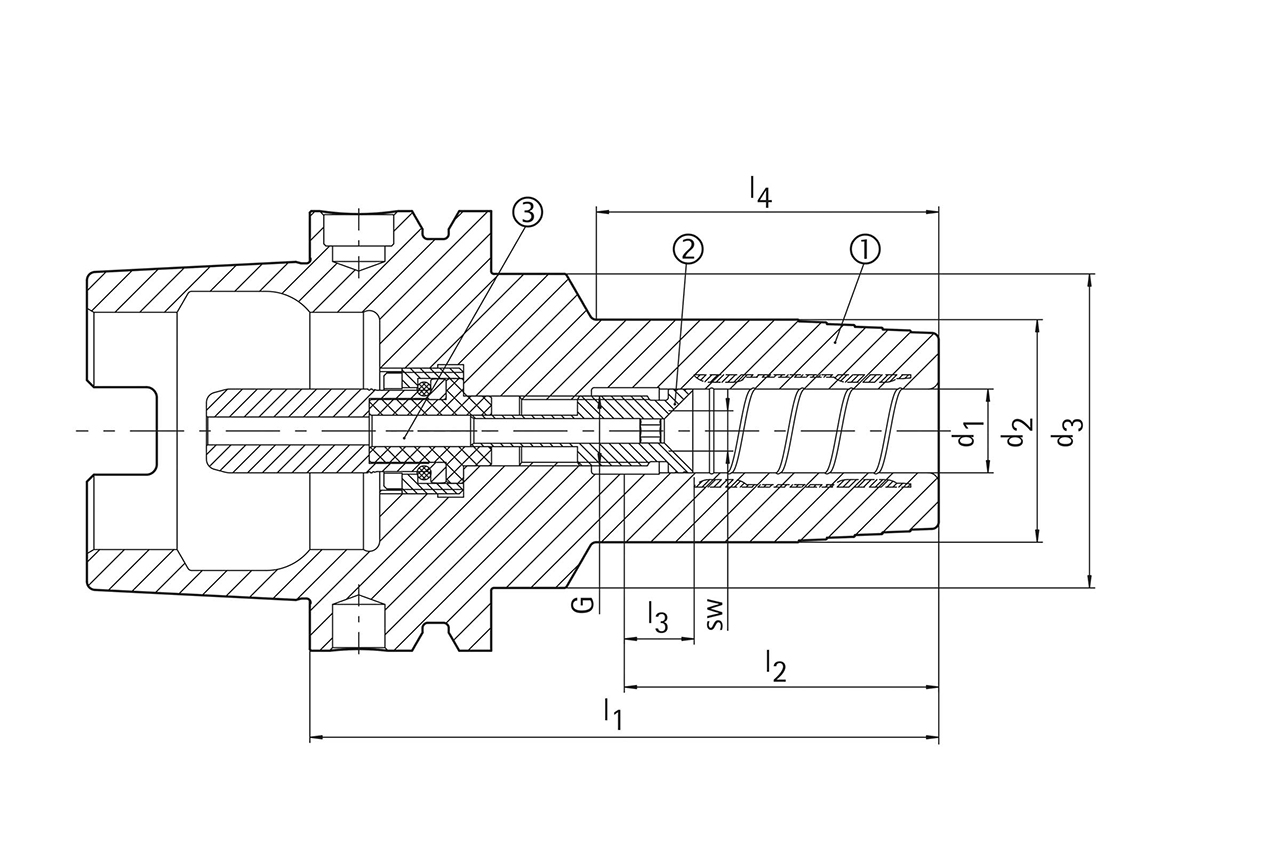

  • Technical drawing Hydro Chuck MHC, Standard MQL 2-Channel

Diameter d1 (mm)

25.0

Your unit price

*Login required

Article

30522990

Quantity

Added to Your Shopping Cart

Product description

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling. Die MMS-Technologie bietet eine ressourcen- und umweltschonende Alternative zum energieintensiven Einsatz von Kühlschmierstoffen. Beim 2-Kanalsystem wird das Aerosol direkt beim Eintritt in das Werkzeug gemischt.

Technical specifications

Machine connection
HSK-A
Size machine connection
63
Technology
HydroChuck
d1
25   mm
d2
53   mm
d3
57   mm
d4
52.5   mm
l1
200   mm
l2
56   mm
l3
10   mm
l4
174   mm
Coolant supply
MQL 2-Channel
Coolant outlet
axial concentric
Length adjustment
axial
Material group
CY

Downloads

3D envelope in stp
30522990_607939779-000-00-E43.STP
Technical drawing in tif
30522990_606331852-000-01-ED1.TIF
Technical drawing in pdf
30522990_606331852-000-01-ED1.PDF
Technical drawing in dxf
30522990_606331852-000-01-ED1.DXF
