Hydro Chuck MHC, Standard MQL 1-Channel

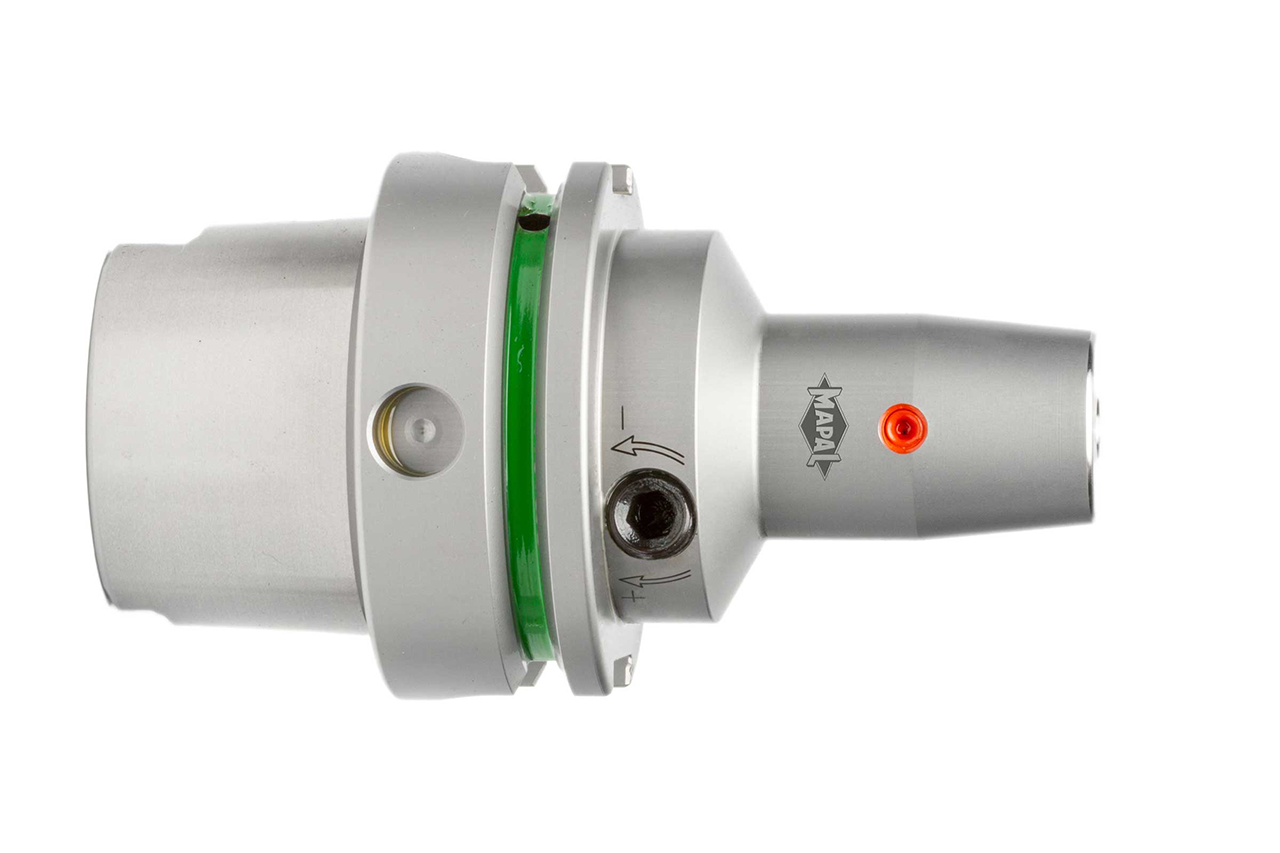

  • Product image Hydro Chuck MHC, Standard MQL 1-Channel

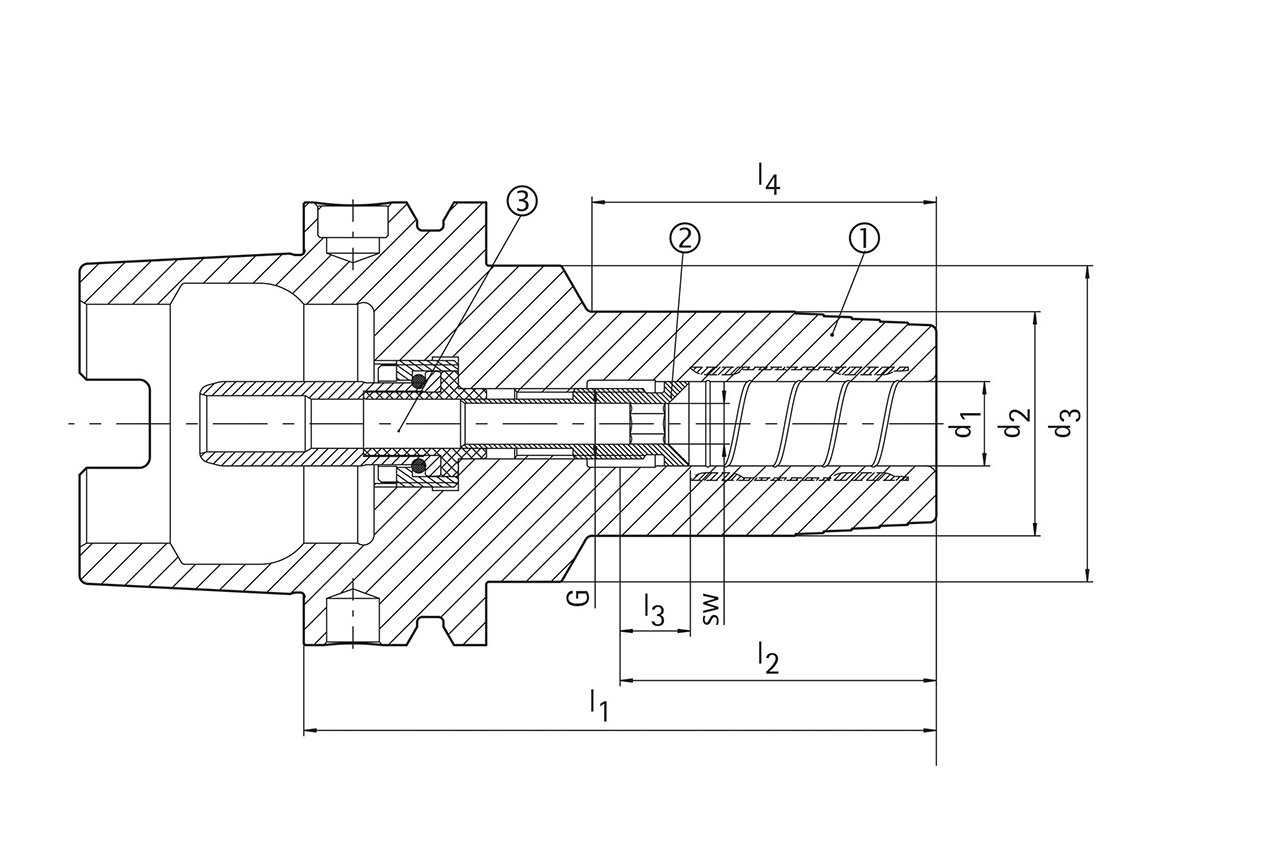

  • Technical drawing Hydro Chuck MHC, Standard MQL 1-Channel

Diameter d1 (mm)

6.0

Your unit price

*Login required

Article

30470722

Quantity

Added to Your Shopping Cart

Product description

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling. Die MMS-Technologie bietet eine ressourcen- und umweltschonende Alternative zum energieintensiven Einsatz von Kühlschmierstoffen. Beim 1-Kanalsystem wird das Aerosol außerhalb der Spindel vorgemischt und durch die Werkzeugaufnahme geführt.

Technical specifications

Machine connection
HSK-A
Size machine connection
100
Technology
HydroChuck
d1
6   mm
d2
22   mm
d3
26   mm
d4
38   mm
l1
160   mm
l2
36   mm
l3
10   mm
l4
113.5   mm
Coolant supply
MQL 1-Channel
Coolant outlet
axial concentric
Length adjustment
axial
Material group
CY

Downloads

3D envelope in stp
30470722_607941973-000-00-E43.STP
Technical drawing in tif
30470722_606320598-000-01-ED1.TIF
Technical drawing in pdf
30470722_606320598-000-01-ED1.PDF
Technical drawing in dxf
30470722_606320598-000-01-ED1.DXF
