HighTorque Chuck HTC, short heavy design

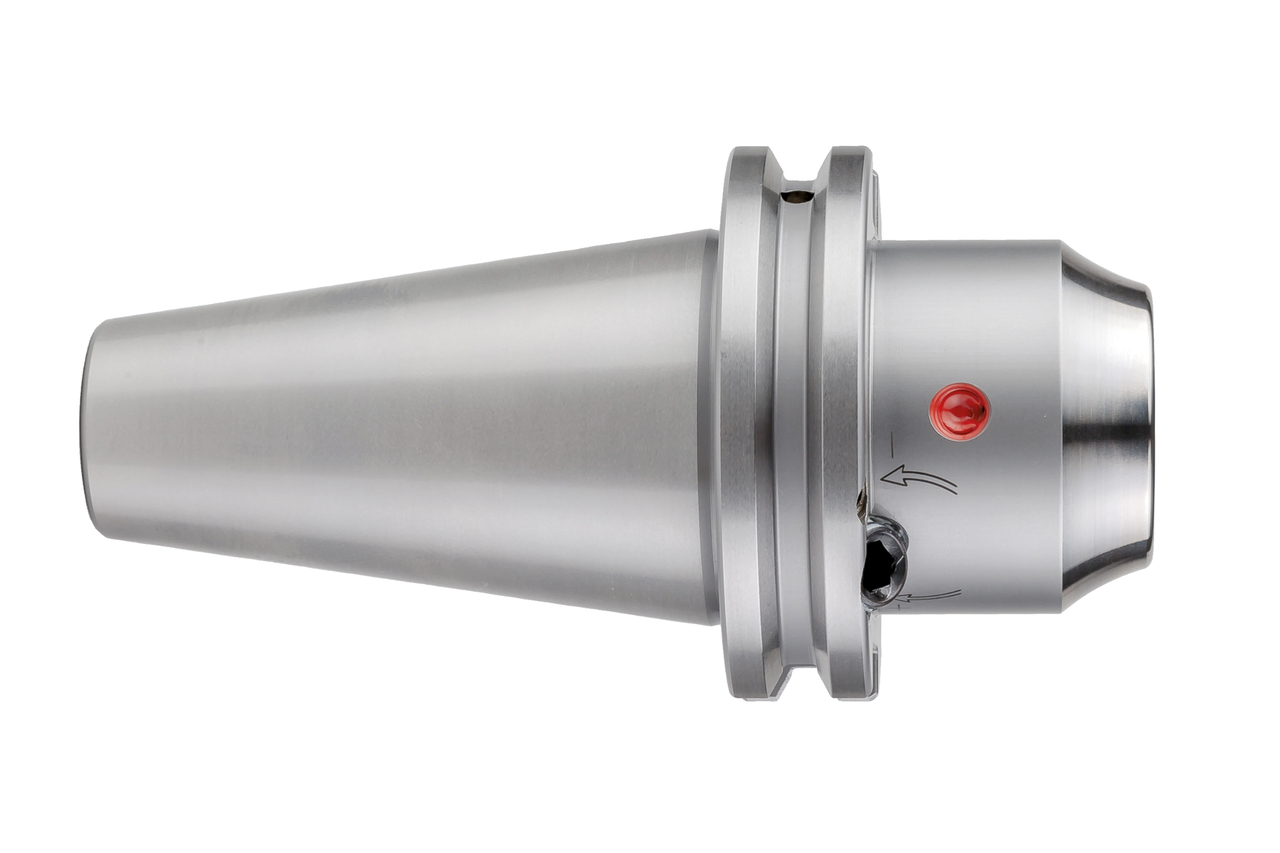

  • Produktbild High Torque Chuck HTC, kurze schwere Ausführung

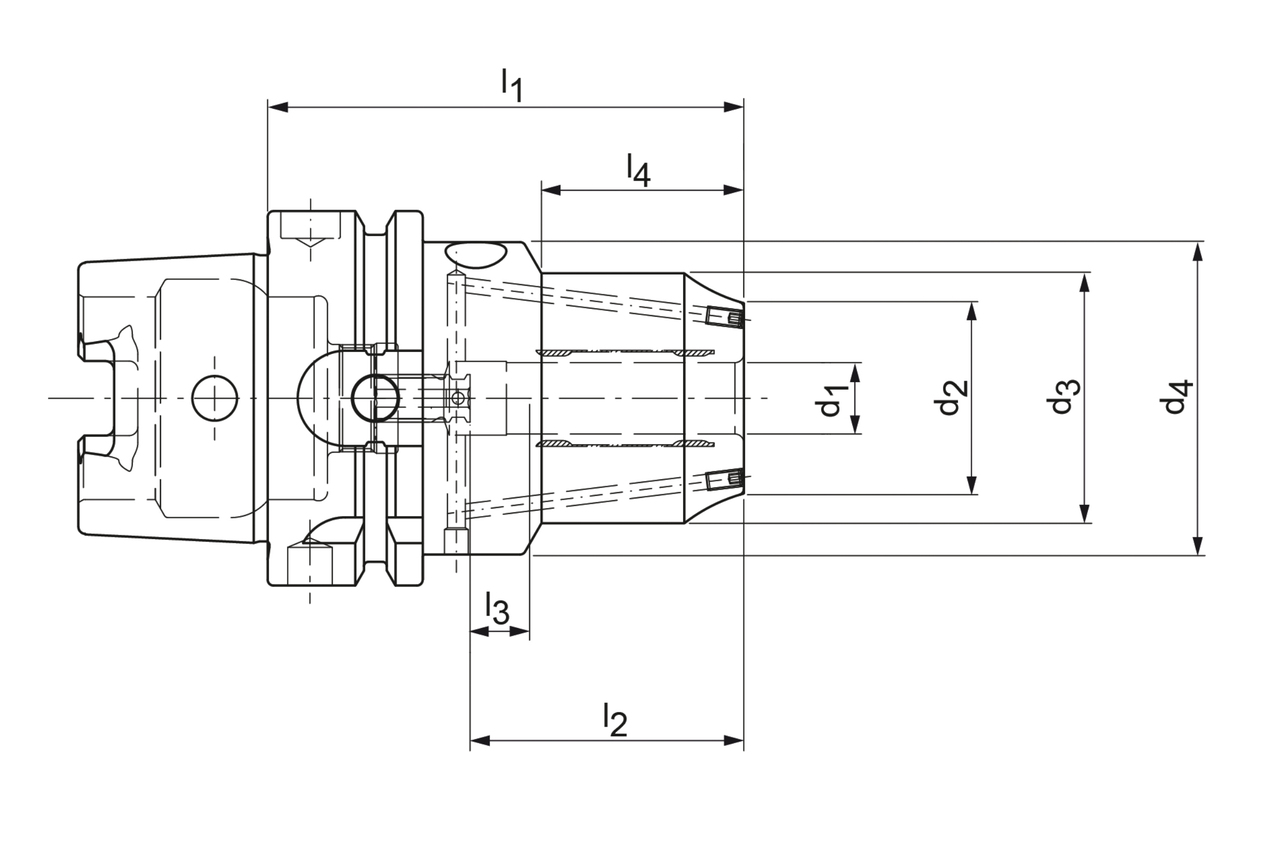

  • Produktzeichnung High Torque Chuck HTC, kurze schwere Ausführung

Durchmesser d1 (mm)

20.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30655665

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

The HighTorque Chuck HTC combines the advantages of hydraulic expansion technology with high holding forces and maximum bending stiffness. This makes it perfectly suitable for both drilling and reaming operations as well as milling operations.

Technische Daten

Maschinenschnittstelle
SK (Form AD/AF)
Größe Maschinenschnittstelle
40
Technologie
HighTorque Chuck

d1

20   mm
d2
41   mm
d3
49   mm

l1

64.5   mm
l2
51   mm
l3
10   mm
Kühlmittelzufuhr
intern und seitlich kombiniert
Kühlmittelaustritt
axial schräg
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CY
Spezifikation
HTC-SK040-20-065-3-0-A

Downloads

3D Hüllkontur in stp
30655665_607462784-000-00-E43.STP
Technische Zeichnung in tif
30655665_606859442-000-01-ED1.TIF
Technische Zeichnung in dxf
30655665_606859442-000-01-ED1.DXF
