Rundplatte

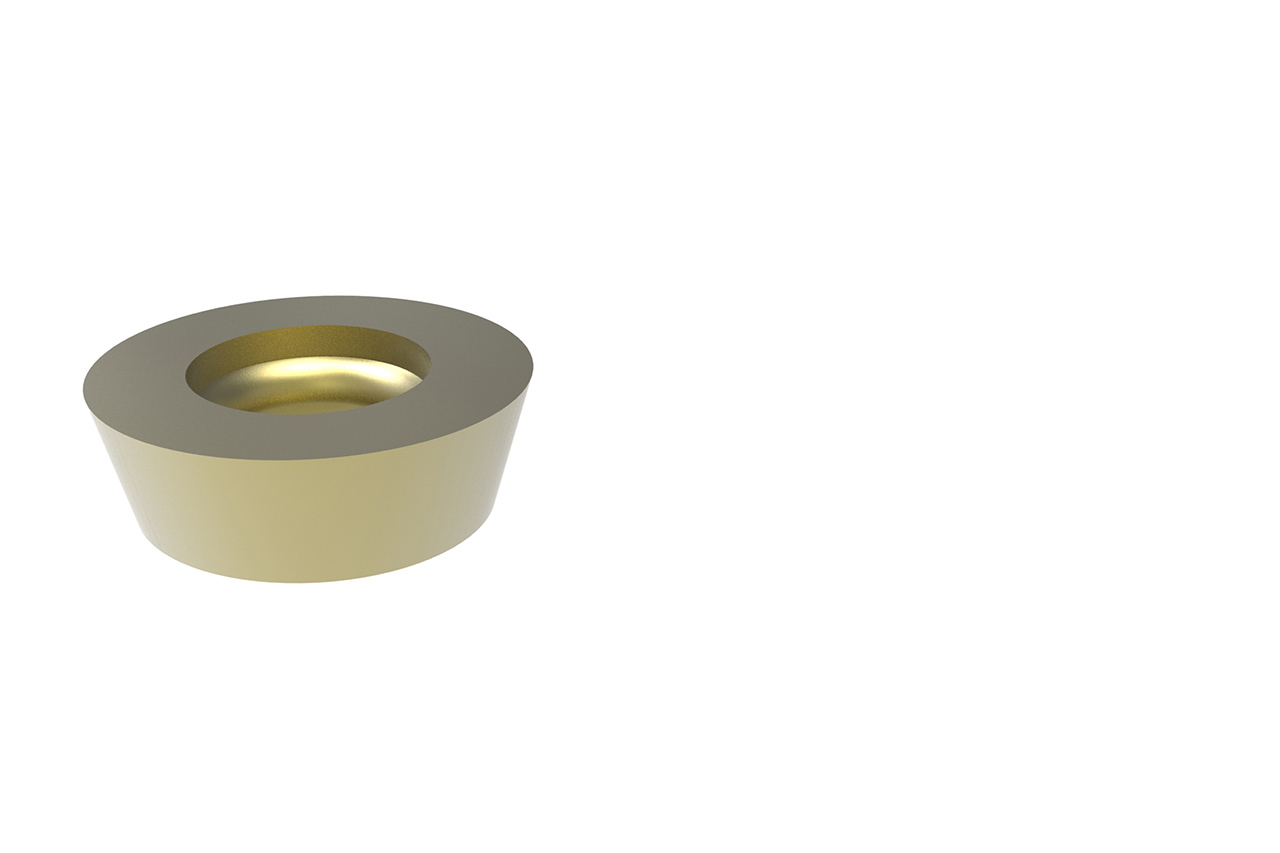

  • Produktbild Rundplatte

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31146701

Menge

Ihrem Warenkorb hinzugefügt

Materialeignung

Technische Daten

Schneidstoff
HP320
Plattenform
R
Schnittrichtung
N
Plattengröße
07
Schneidkantenhöhe
2.38   mm
IC
7   mm
Radius
3.5   mm
Freiwinkel
15   °
Durchmesser Befestigungsloch
2.7   mm
Spanformstufe
HMU
Materialgruppe
92
Spezifikation
RDHW0702M0N-HMU-HP320

Downloads

Technische Zeichnung in pdf
31146701_607299060-000-00-ED1.PDF
Technische Zeichnung in dxf
31146701_607299060-000-00-ED1.DXF
Technische Zeichnung in tif
31146701_607299060-000-00-ED1.TIF
