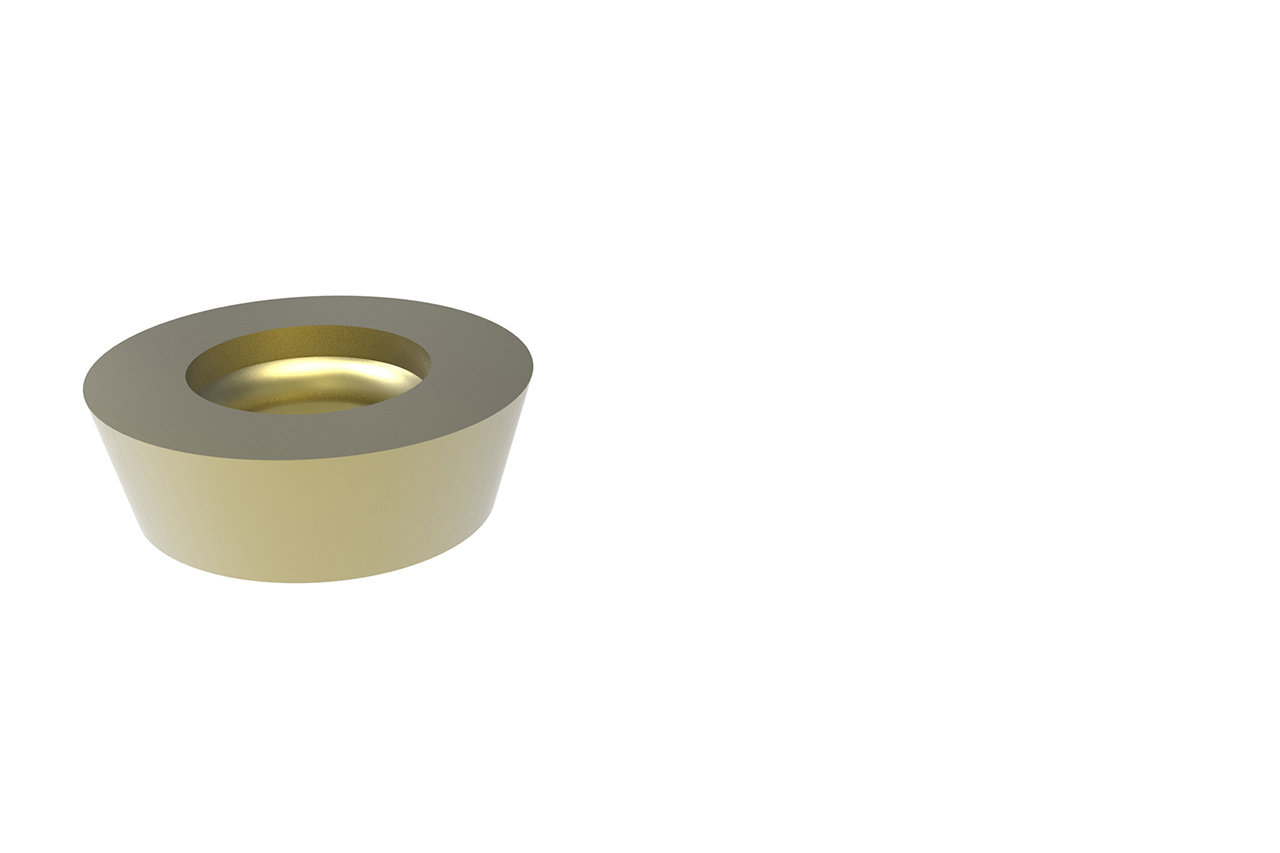

Rundplatte

Your unit price

*Login required

Article

31144325

Quantity

Added to Your Shopping Cart

to the download section

Material suitability

Technical specifications

Cutting material: HP650
Plattenform: R
Schnittrichtung: N
Plattengröße: 10
Schneidkantenhöhe: 3.18 mm
IC: 10 mm
Radius: 5 mm
Freiwinkel: 15 °
Durchmesser Befestigungsloch: 3.9 mm
Spanformstufe: MMU
Materialgruppe: 92
Spezifikation: RDKW1003M0N-MMU-HP650

Downloads

Technische Zeichnung in pdf: 31144325_607299039-000-00-ED1.PDF
Technische Zeichnung in dxf: 31144325_607299039-000-00-ED1.DXF
Technische Zeichnung in tif: 31144325_607299039-000-00-ED1.TIF
