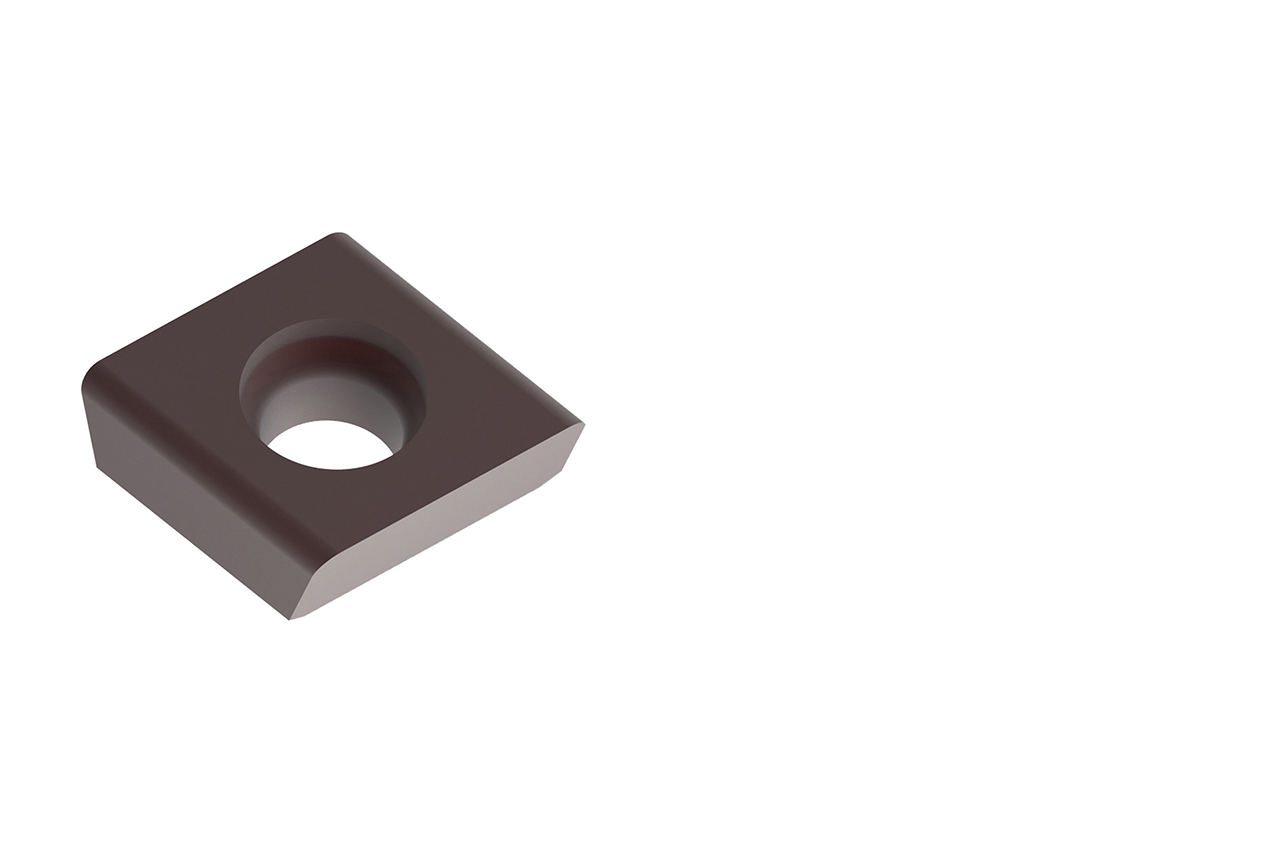

CTHD

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30493152

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Materialeignung

Technische Daten

Schneidstoff: HU616
Plattenform: C
Schnittrichtung: L
Plattengröße: 09
Schneidkantenhöhe: 3.97 mm
Anzahl Schneidkanten: 2
IC: 9.525 mm
Radius: 0.4 mm
Planschneidenbreite: 1.8 mm
Freiwinkel: 15 °
Durchmesser Befestigungsloch: 4.1 mm
Spanformstufe: D00
Materialgruppe: 80
Spezifikation: CTHD09T304D00L90M018-HU616

Downloads

Technische Zeichnung in pdf: 30493152_607726876-000-00-ED1.PDF
Technische Zeichnung in dxf: 30493152_607726876-000-00-ED1.DXF
Technische Zeichnung in tif: 30493152_607726876-000-00-ED1.TIF
