Tritan-Drill-Steel
Diameter d1 (mm)
15.5
Your unit price
*Login requiredUnsere Produktempfehlung:
Product description

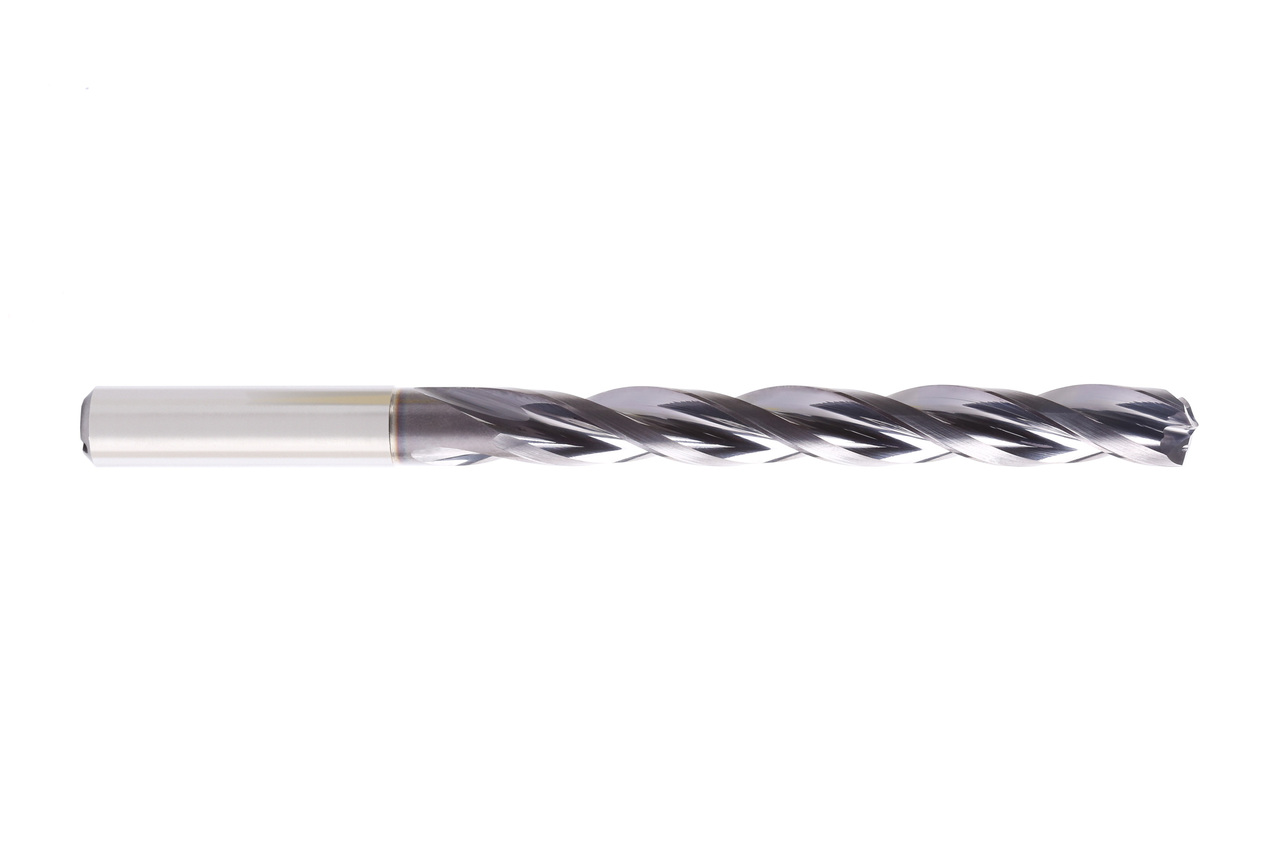

The three-fluted solid carbide drill Tritan-Drill-Steel offers very high efficiency due to high feed rates with a long tool life. It is characterised by a self-centring cross cutting edge and is particularly suitable for difficult spot drilling situations.
Technical specifications
- Schneidstoff
- HP358
- Produktklasse
- Performance-Line
- Bohrtiefe
- 8xD

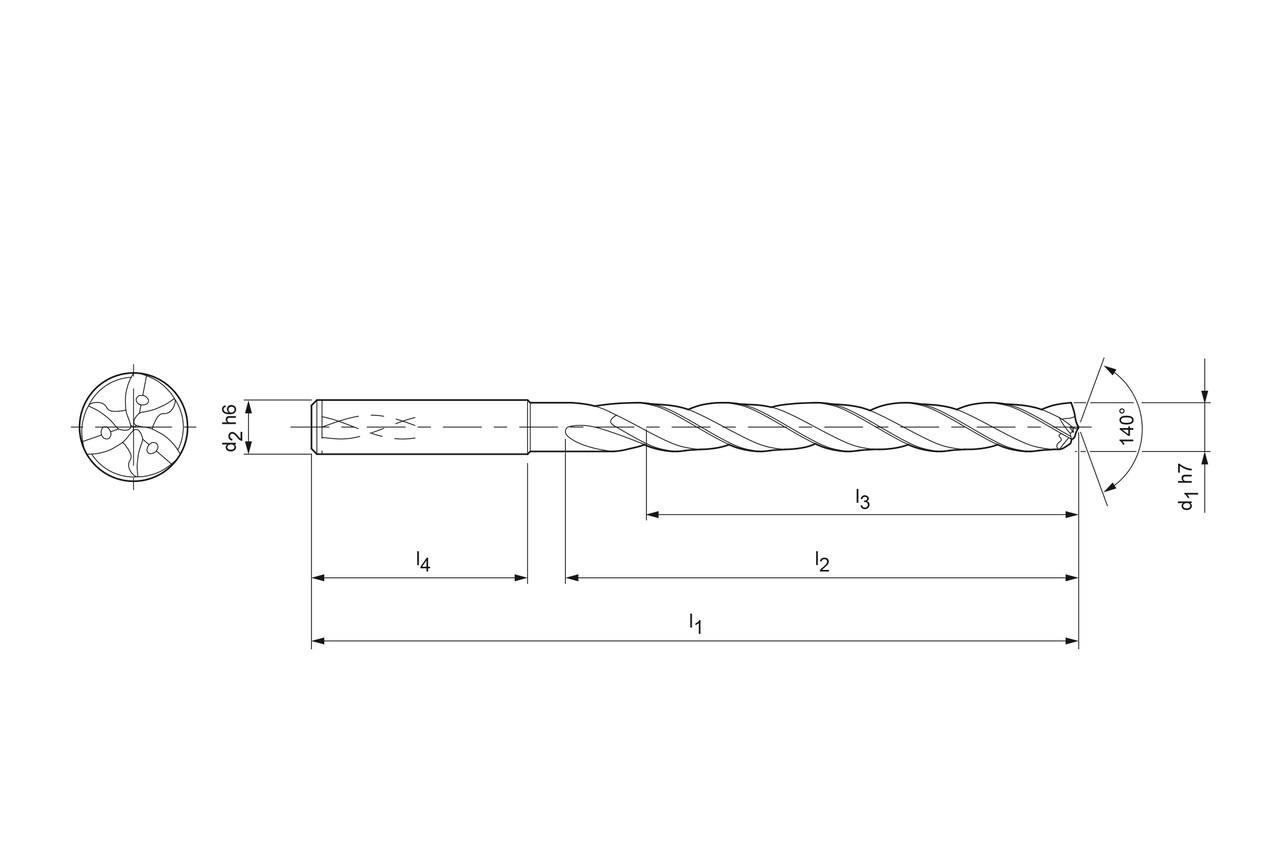

- d1
- 15.5 mm
- d2
- 16 mm
- l1
- 203 mm
- l2
- 152 mm
- l3
- 128 mm
- l4
- 48 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 3
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 9
- Schaftform
- HA
- Spitzenwinkel
- 140 °
- Seitenspanwinkel
- 30 °
- Materialgruppe
- R8
Downloads
- Technische Zeichnung in dxf
- 30902366_607761148-000-00-ED1-MM.DXF
- Technische Zeichnung in pdf
- 30902366_607761148-000-00-ED1-MM.PDF
- Technische Zeichnung in tif
- 30902366_607761148-000-00-ED1-MM.TIF
- Technische Zeichnung in tif
- 30902366_607761148-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30902366_607761148-000-00-ED1.DXF
- Technische Zeichnung in pdf
- 30902366_607761148-000-00-ED1.PDF
- 3D Hüllkontur in stp
- 30902366_607761150-000-00-E43.STP
- DIN 4000 XML in xml
- 30902366_607789364-000-00-E40.XML
- Cutting data recommendations
- 30902366_Tritan-Drill-Steel_MEGA-Speed-Drill-Steel_Schnittwertempfehlung.pdf
- Technical drawing in tif
- 30902366_607761148-000-00-ED1-MM.tif
- Cutting data recommendations
- 30902366_Tritan-Drill-Steel_EN.pdf
