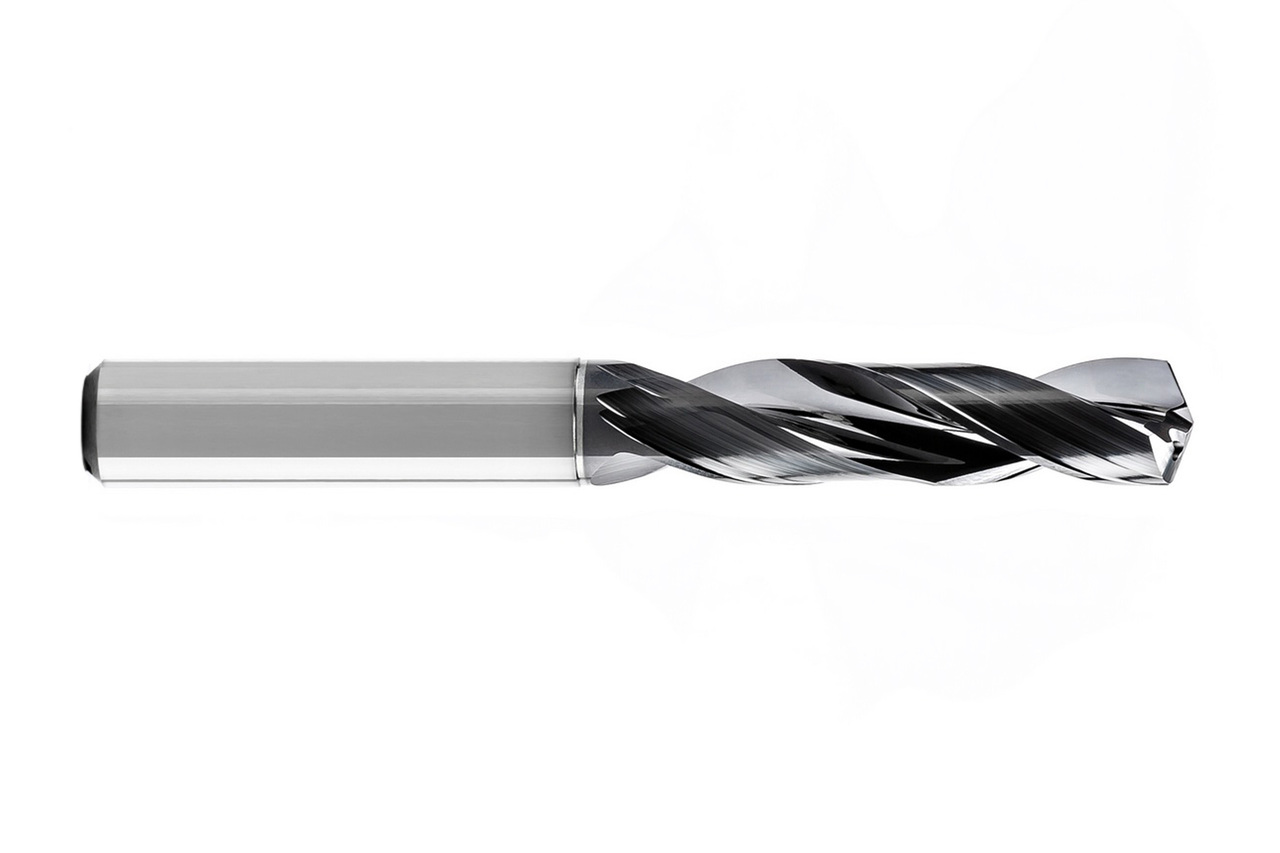

MEGA-Speed-Drill-Uni
Durchmesser d1 (mm)
3.1
Ihr Stückpreis
*Login erforderlichUnsere Produktempfehlung:
Produktbeschreibung
Die Schneiden des MEGA-Speed-Drill-Uni sind ungleich geteilt. Zudem hat der Bohrer drei Führungsfasen. Hierdurch werden Vibrationen vermieden und die Reibung reduziert. Die hochglanzpolierten Spannuten garantieren optimalen Spänefluss.

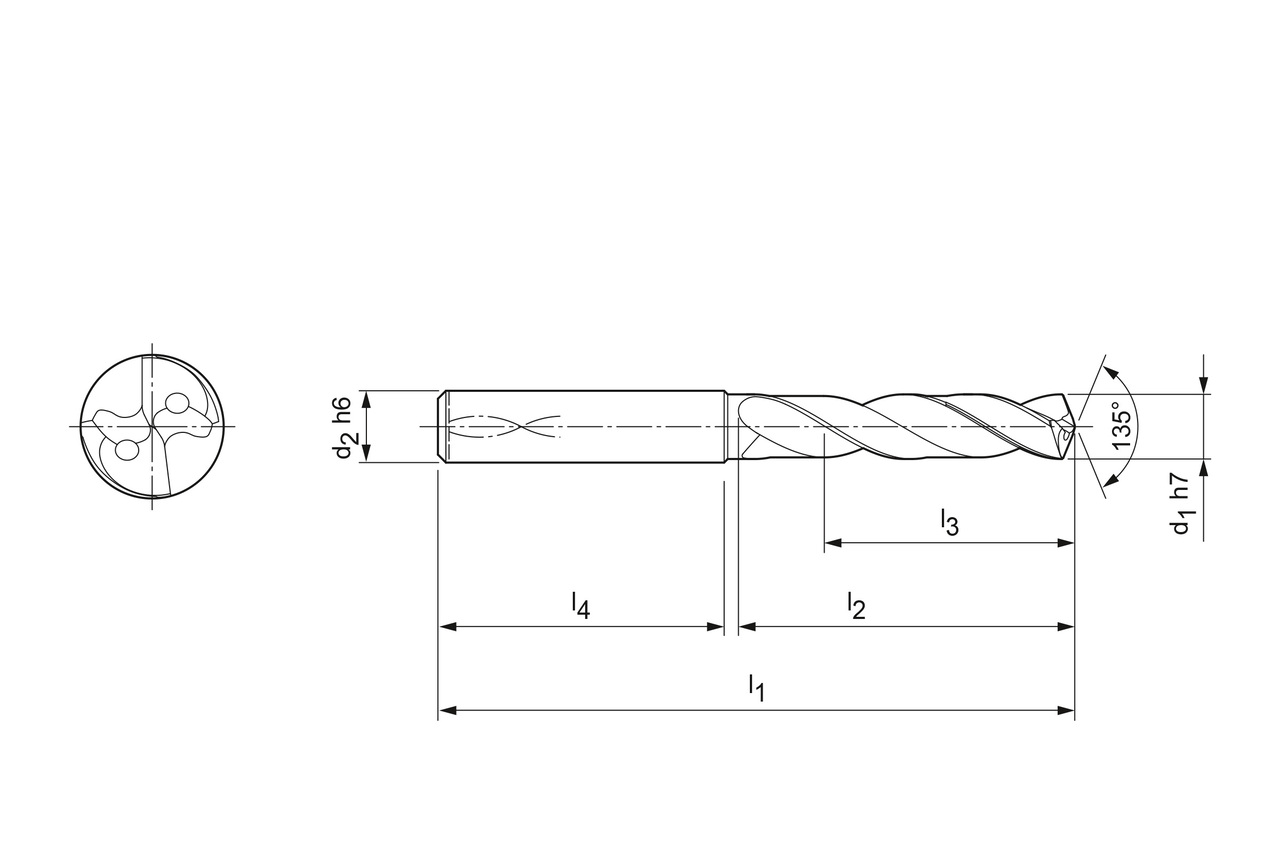

Technische Daten
- Produktklasse
- Expert-Line
- Bohrtiefe
- 3xD
- d1
- 3.1 mm
- d2
- 6 mm
- l1
- 62 mm
- l2
- 20 mm
- l3
- 14 mm
- l4
- 36 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 9
- Schaftform
- HA
- Spitzenwinkel
- 135 °
- Seitenspanwinkel
- 30 °
- Materialgruppe
- R8
Downloads
- Technische Zeichnung in dxf
- 30404128_607883368-000-00-ED1-MM.DXF
- Technische Zeichnung in pdf
- 30404128_607883368-000-00-ED1-MM.PDF
- Technische Zeichnung in tif
- 30404128_607883368-000-00-ED1-MM.TIF
- 3D Hüllkontur in stp
- 30404128_607883369-000-00-E43.STP
- 30404128_MEGA-Speed-Drill-Uni_DE.pdf
