MEGA-Drill-Steel-Plus
Durchmesser d1 (mm)
6.6
Ihr Stückpreis
*Login erforderlichUnsere Produktempfehlung:
Produktbeschreibung

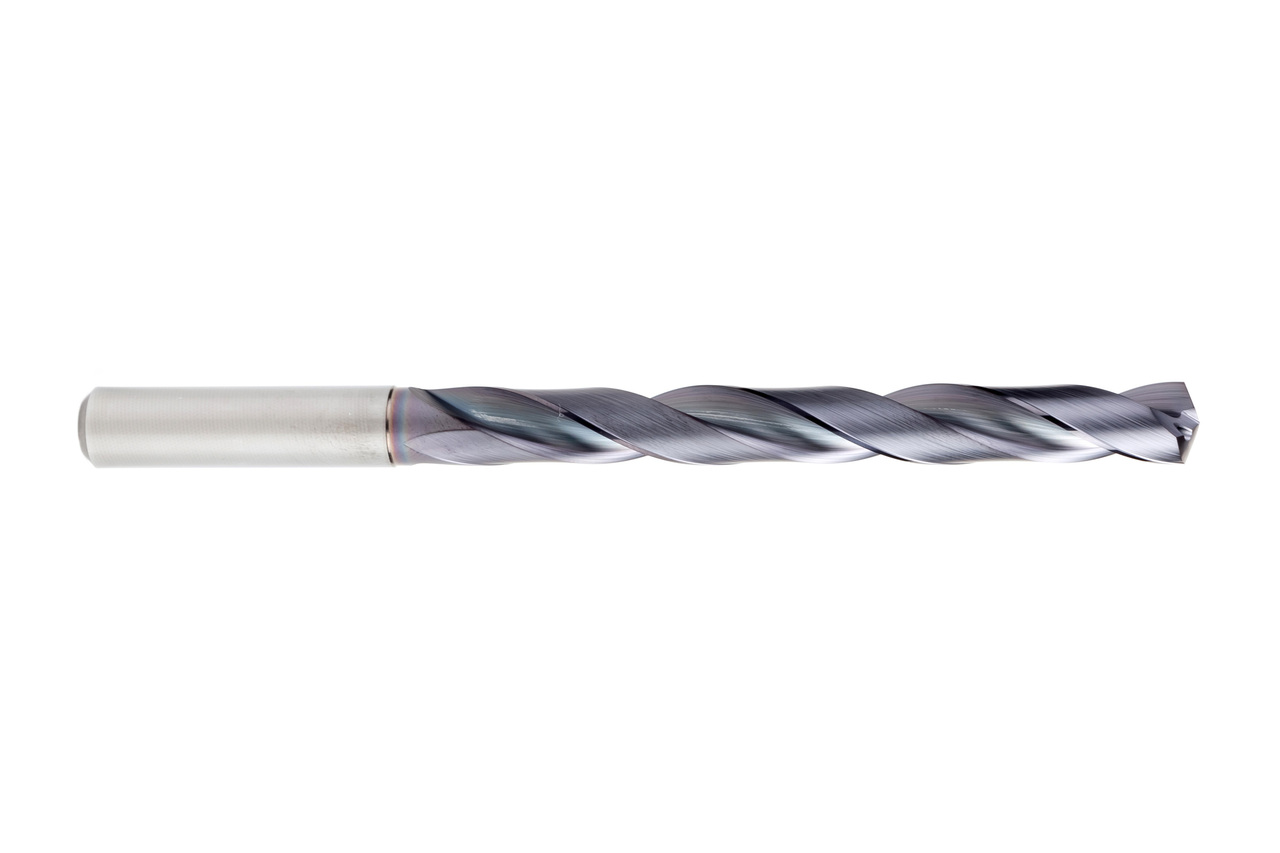

Der zweischneidige Vollhartmetallbohrer MEGA-Drill-Steel-Plus eignet sich bestens für mittlere bis hohe Stückzahlen in einem breiten Anwendungsfeld. Durch die spezielle Ausführung der Schneidkanten und der Spankammern eignet er sich optimal zur Wirtschaftlichen Stahlbearbeitung.
Technische Daten
- Produktklasse
- Performance-Line
- Bohrtiefe
- 8xD

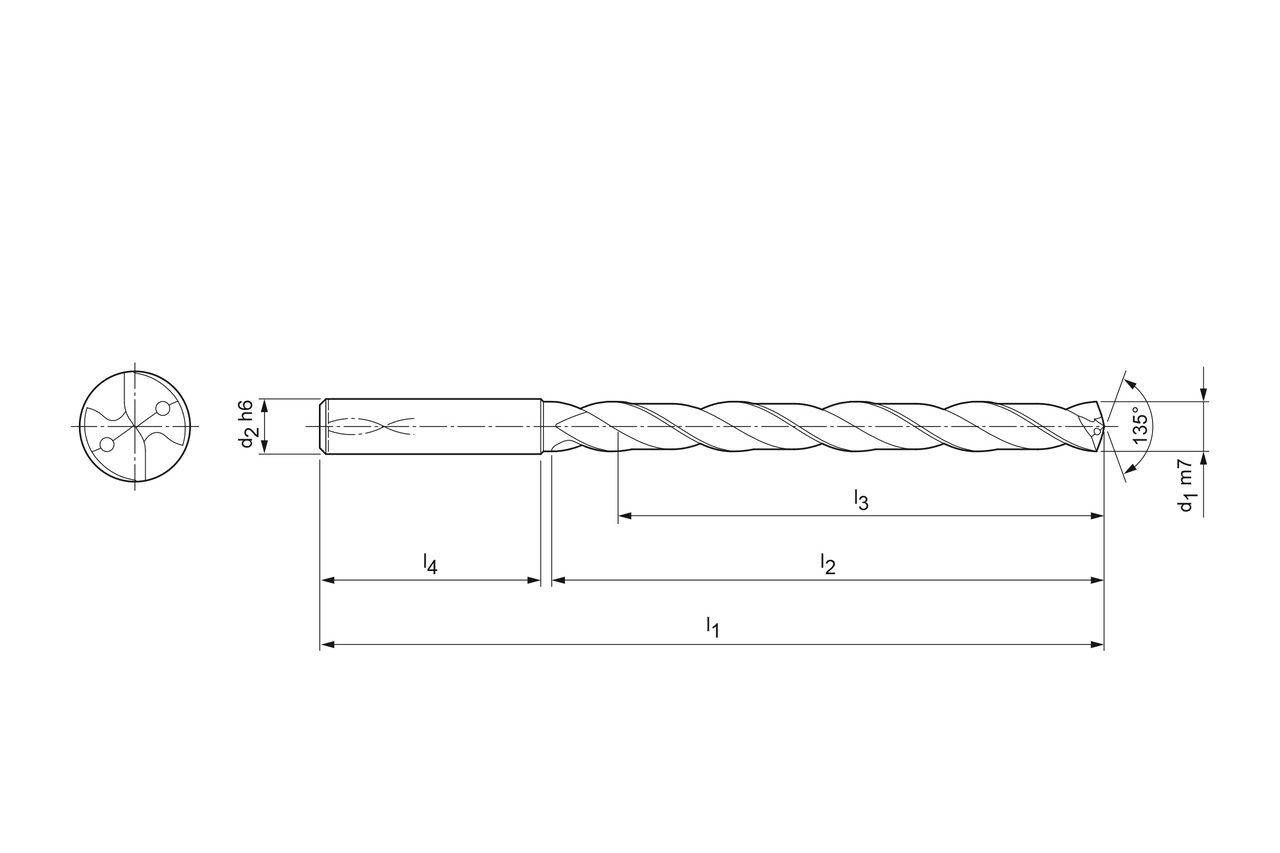

- d1
- 6.6 mm
- d2
- 8 mm
- l1
- 114 mm
- l2
- 76 mm
- l3
- 64 mm
- l4
- 36 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 9
- Schaftform
- HA
- Spitzenwinkel
- 135 °
- Seitenspanwinkel
- 30 °
- Materialgruppe
- M8
Downloads
- Technische Zeichnung in dxf
- 30803148_607849691-000-00-ED1-MM.DXF
- Technische Zeichnung in pdf
- 30803148_607849691-000-00-ED1-MM.PDF
- Technische Zeichnung in tif
- 30803148_607849691-000-00-ED1-MM.TIF
- 3D Hüllkontur in stp
- 30803148_607849692-000-00-E43.STP
- Schnittwertempfehlung
- 30803148_MEGA-Drill-Steel-Plus_DE.pdf
