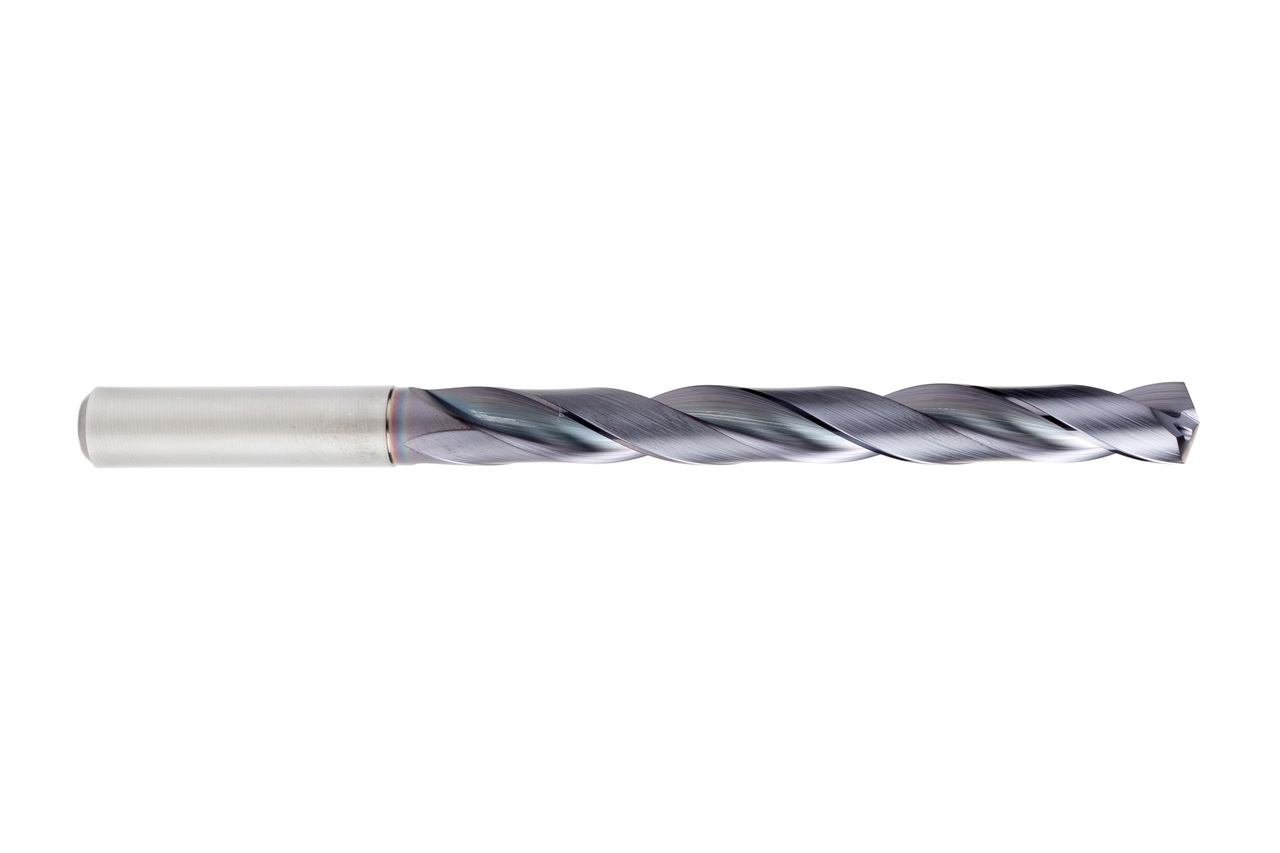

MEGA-Drill-Steel-Plus
Diameter d1 (mm)
5.5
Your unit price
*Login requiredUnsere Produktempfehlung:
Product description
Der zweischneidige Vollhartmetallbohrer MEGA-Drill-Steel-Plus eignet sich bestens für mittlere bis hohe Stückzahlen in einem breiten Anwendungsfeld. Durch die spezielle Ausführung der Schneidkanten und der Spankammern eignet er sich optimal zur Wirtschaftlichen Stahlbearbeitung.
Technical specifications
- Schneidstoff
- HP358
- Produktklasse
- Performance-Line
- Bohrtiefe
- 8xD

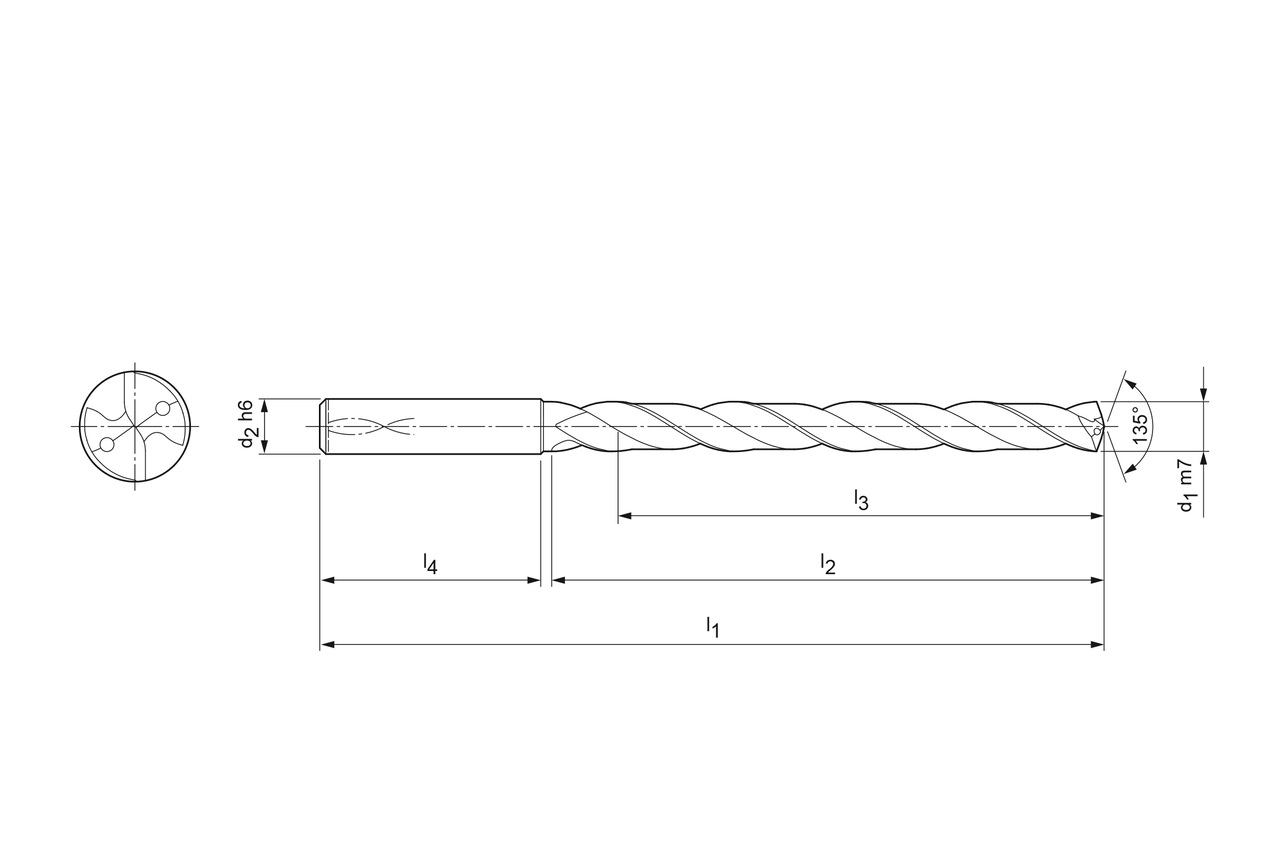

- d1
- 5.5 mm
- d2
- 6 mm
- l1
- 95 mm
- l2
- 57 mm
- l3
- 48 mm
- l4
- 36 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 9
- Schaftform
- HA
- Spitzenwinkel
- 135 °
- Seitenspanwinkel
- 30 °
- Materialgruppe
- M8
