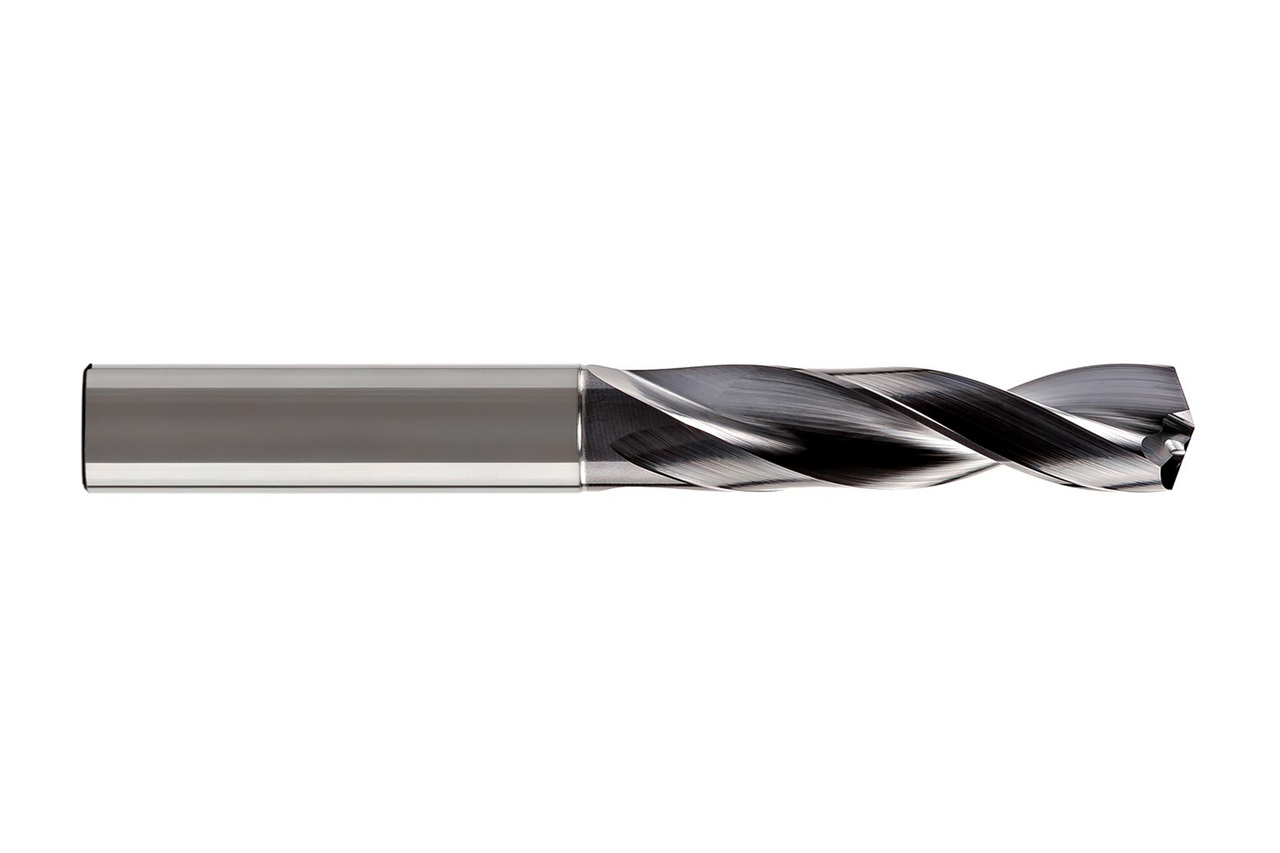

MEGA-Drill-Inox

Durchmesser d1 (mm)

3.7

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30390530

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Unsere Produktempfehlung:

UNIQ DReaM Chuck, 4.5°

Durchmesser d1 (mm)

6.0

sofort lieferbar
UNIQ DReaM Chuck, 4.5°

Durchmesser d1 (mm)

6.0

sofort lieferbar

Produktbeschreibung

Der MEGA-Drill-Inox hat zusätzlich zu seiner sehr scharfen Schneide mit spezieller Schneidkantenpräparation eine optimierte Spankammer mit einer abgerundeten Geometrie.

Materialeignung

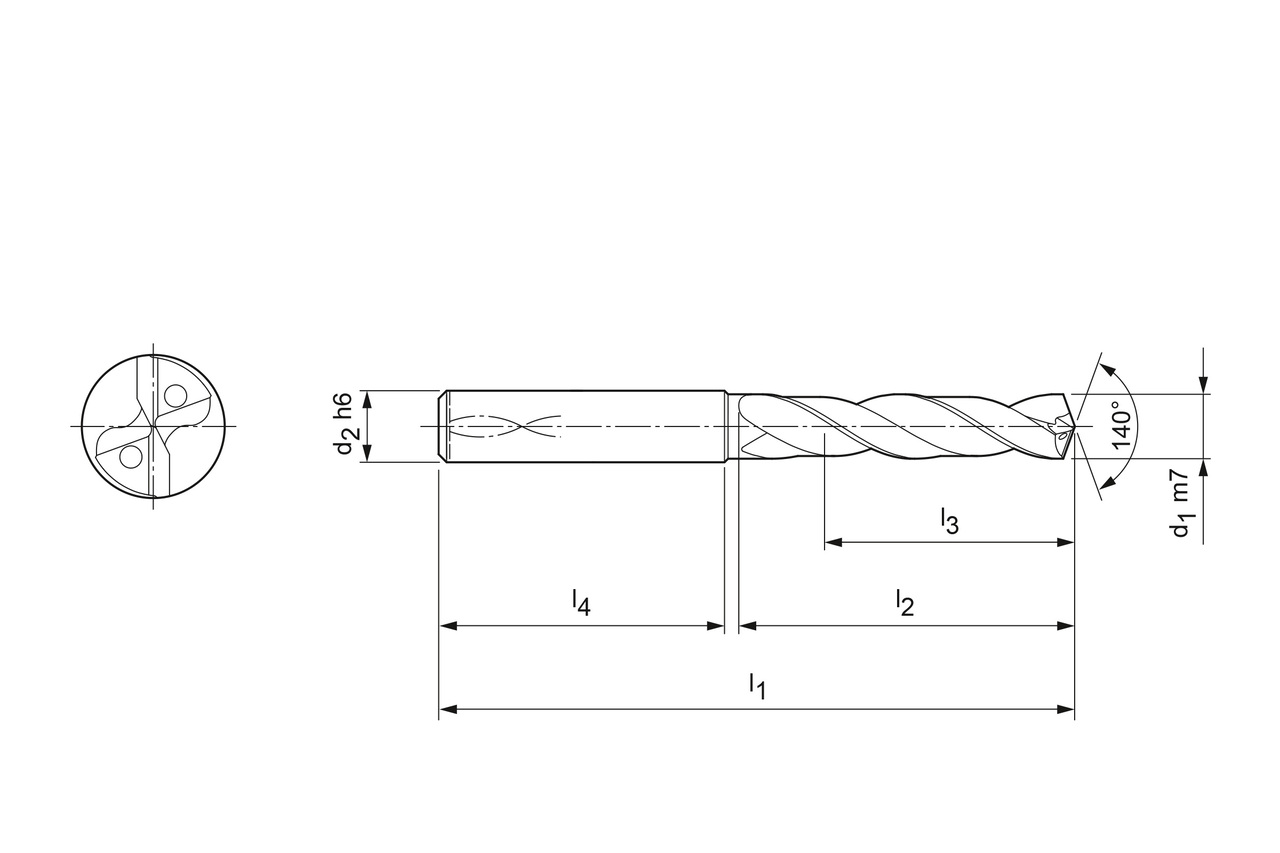

Technische Daten

Schneidstoff: HP835
Produktklasse: Performance-Line
Bohrtiefe: 3xD
d1: 3.7 mm
d2: 6 mm
l1: 62 mm
l2: 22 mm
l3: 14 mm
l4: 36 mm
Kühlmittelaustritt: innere Kühlmittelzufuhr
Anzahl Schneiden (z): 2
Schafttoleranz: h6
Bohrungstoleranz: ≥ IT 9
Schaftform: HA
Spitzenwinkel: 140 °
Seitenspanwinkel: 30 °
Materialgruppe: M4

Downloads

Technische Zeichnung in dxf: 30390530_607768944-000-00-ED1-MM.DXF
Technische Zeichnung in pdf: 30390530_607768944-000-00-ED1-MM.PDF
Technische Zeichnung in tif: 30390530_607768944-000-00-ED1-MM.TIF
Technische Zeichnung in tif: 30390530_607768944-000-00-ED1.TIF
Technische Zeichnung in dxf: 30390530_607768944-000-00-ED1.DXF
Technische Zeichnung in pdf: 30390530_607768944-000-00-ED1.PDF
3D Hüllkontur in stp: 30390530_607768945-000-00-E43.STP
Schnittwertempfehlung: 30390530_MEGA-Drill-Inox_DE.pdf
