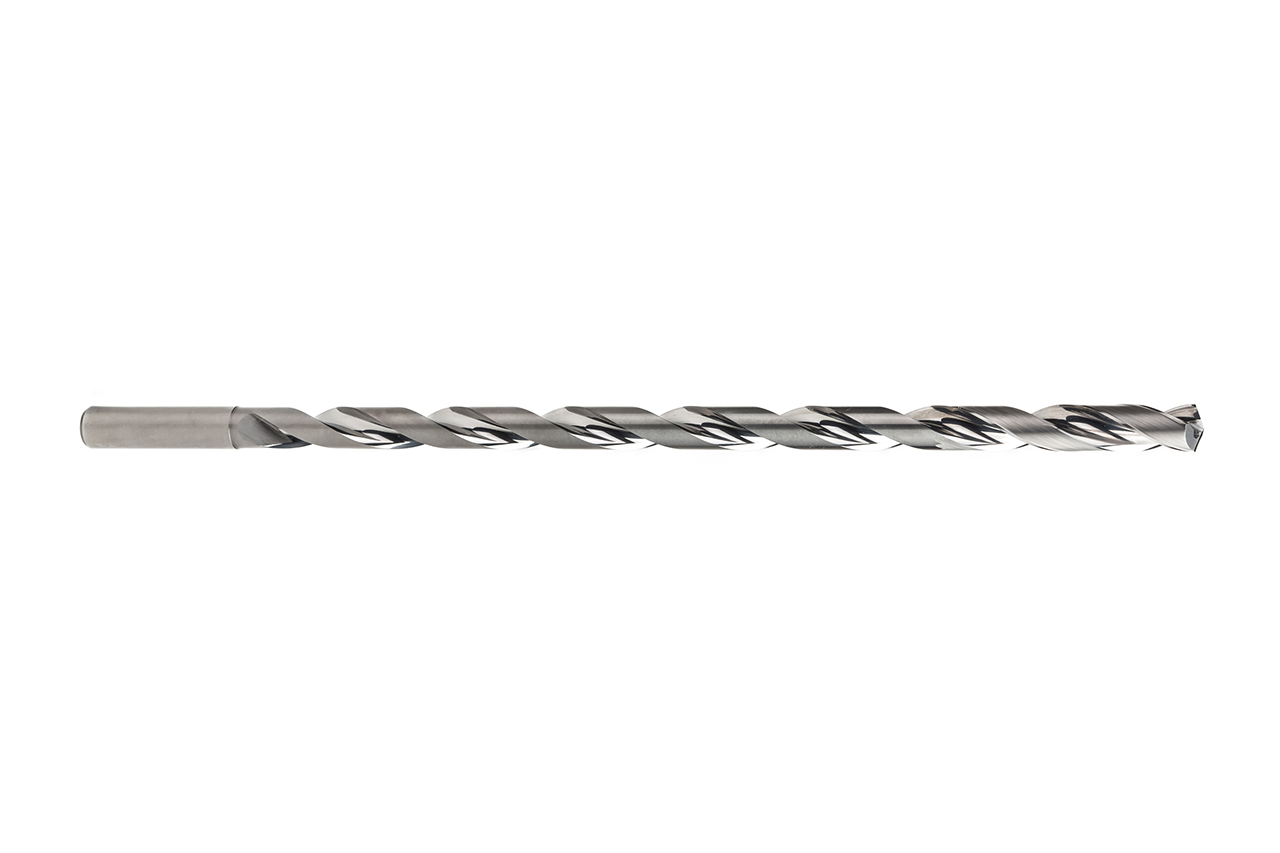

MEGA-Deep-Drill-Alu

Diameter d1 (mm)

7.0

Your unit price

*Login required

Article

30392301

Quantity

Added to Your Shopping Cart

Product description

Der zweischneidige Tiefbohrer MEGA-Deep-Drill-Alu eignet sich hervorragend für Tiefbohranwendungen in Aluminium. Dank seiner vier Führungsfasen wird das Verlaufen des Bohrers minimiert, was zu deutlich verbesserten Bohrergebnissen führt. Darüber hinaus sorgt die spezielle TiAlN-Beschichtung für kurze Späne und gewährleistet einen zuverlässigen Bohrprozess.

Material suitability

Technical specifications

Cutting material
HU680
Product class
Performance-Line
Drilling depth
20xD

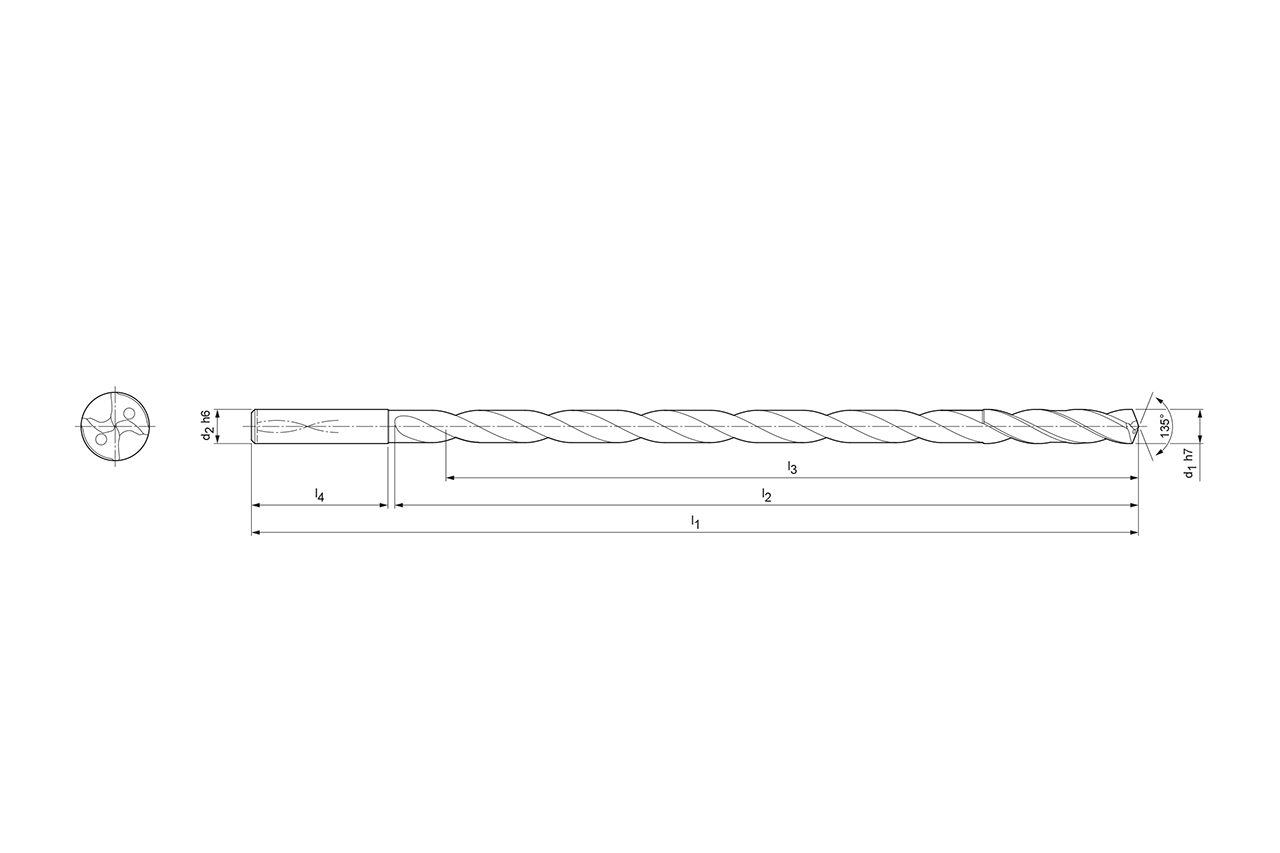

d1
7   mm
d2
7   mm
l1
190   mm
l2
150   mm
l4
38   mm
Kühlmittelaustritt
innere Kühlmittelzufuhr
Anzahl Schneiden (z)
2
Schafttoleranz
h6
Bohrungstoleranz
≥ IT 9
Schaftform
HA
Spitzenwinkel
135   °
Seitenspanwinkel
30   °
Materialgruppe
R6

Downloads

Technische Zeichnung in dxf
30392301_606358685-000-00-ED1.DXF
Technische Zeichnung in tif
30392301_606358685-000-00-ED1.TIF
Schnittwertempfehlung
30392301_MEGA-Deep-Drill-Alu_DE.pdf
