ECU-Drill-Steel
Durchmesser d1 (mm)
3.0
Ihr Stückpreis
*Login erforderlichUnsere Produktempfehlung:
Produktbeschreibung

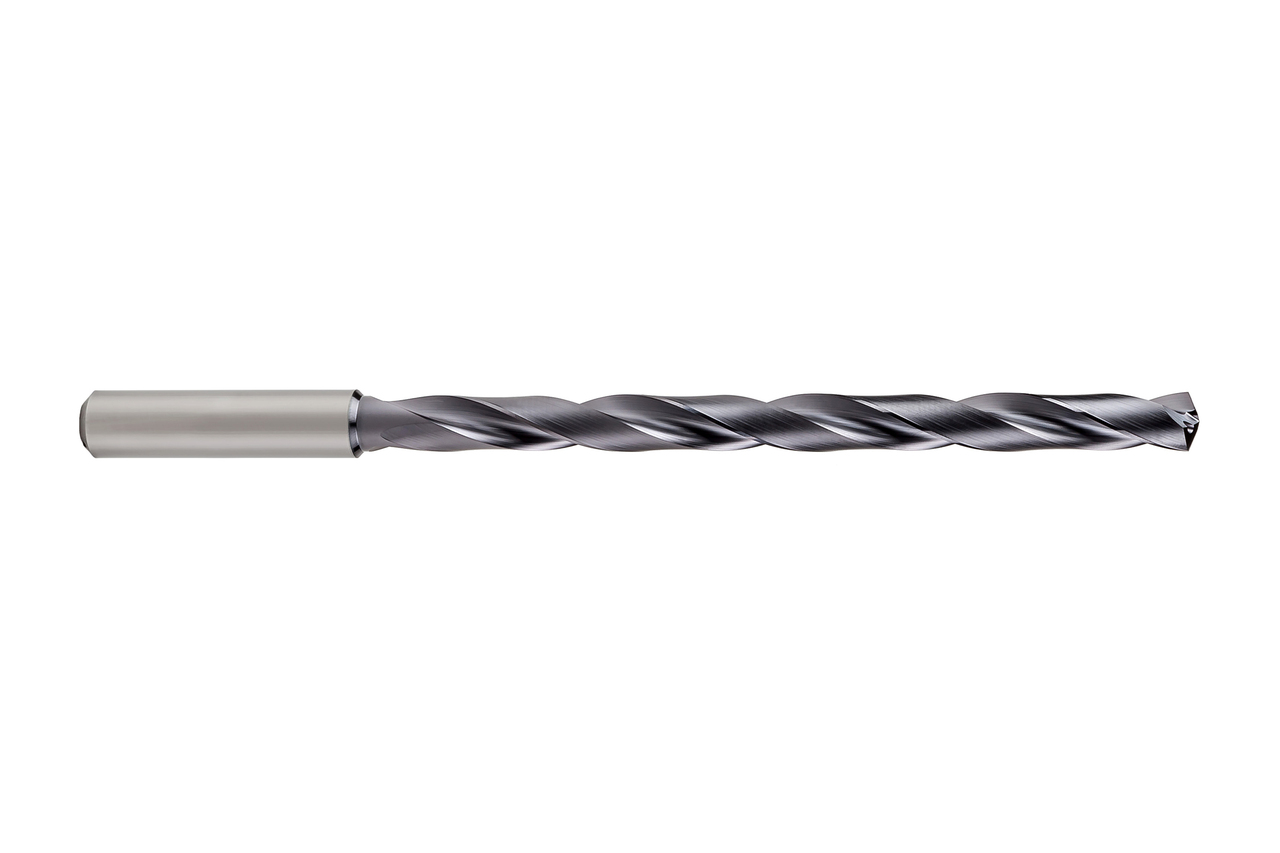

Der zweischneidige Vollhartmetallbohrer ECU-Drill-Steel bietet ein sehr gutes Preis-Leistungs-Verhältnis und ist die erste Wahl bei kleinen bis mittleren Stückzahlen.
Technische Daten
- Produktklasse
- Basic-Line
- Bohrtiefe
- 12xD

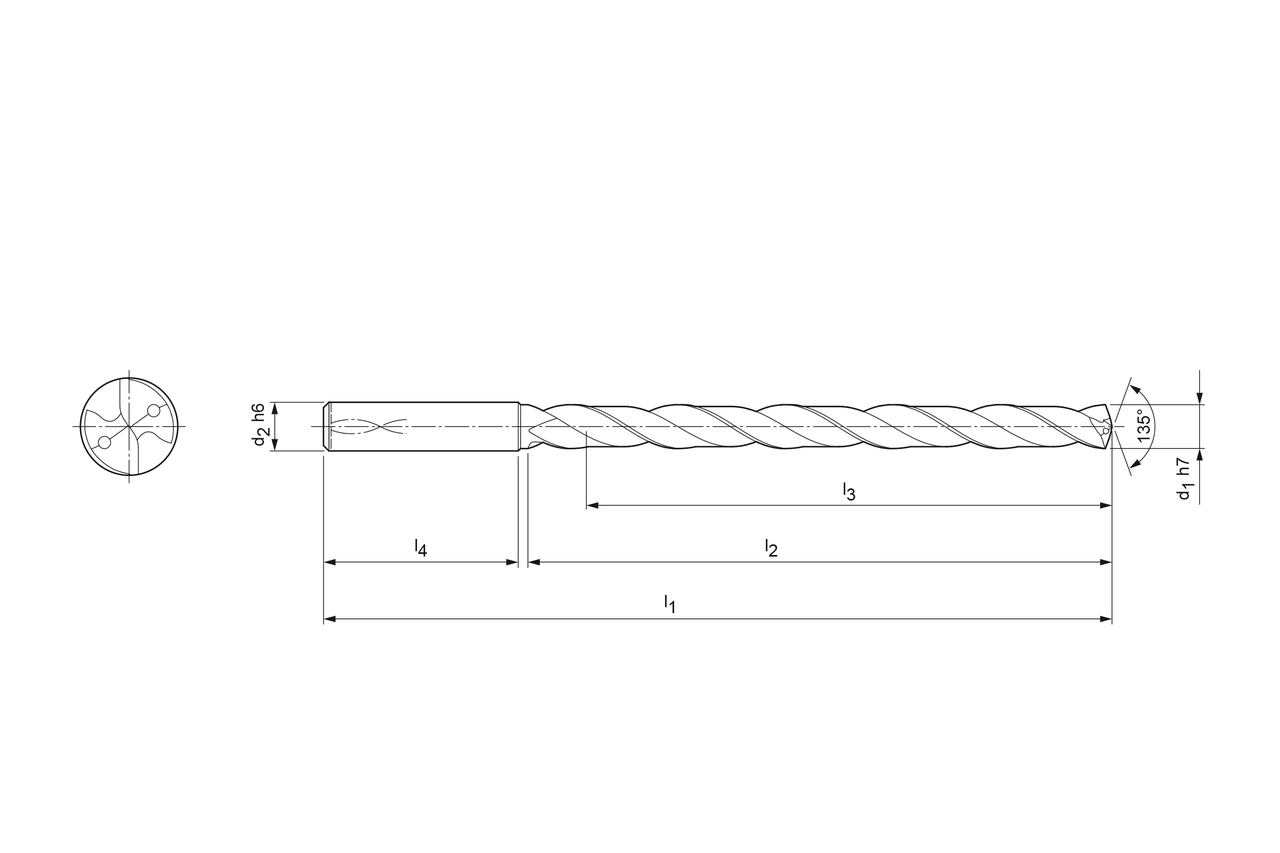

- d1
- 3 mm
- d2
- 6 mm
- l1
- 92 mm
- l2
- 54 mm
- l3
- 48 mm
- l4
- 36 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Schafttoleranz
- h6
- Bohrungstoleranz
- ≥ IT 9
- Schaftform
- HA
- Spitzenwinkel
- 135 °
- Seitenspanwinkel
- 30 °
- Materialgruppe
- RB
Downloads
- Technische Zeichnung in dxf
- 30677829_607768540-000-01-ED1-MM.DXF
- Technische Zeichnung in pdf
- 30677829_607768540-000-01-ED1-MM.PDF
- Technische Zeichnung in tif
- 30677829_607768540-000-01-ED1-MM.TIF
- 3D Hüllkontur in stp
- 30677829_607768542-000-01-E43.STP
- Schnittwertempfehlung
- 30677829_ECU-Drill-Steel_DE.pdf
