MICRO-Step-Drill-Steel
Durchmesser d1 (mm)
1.1
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

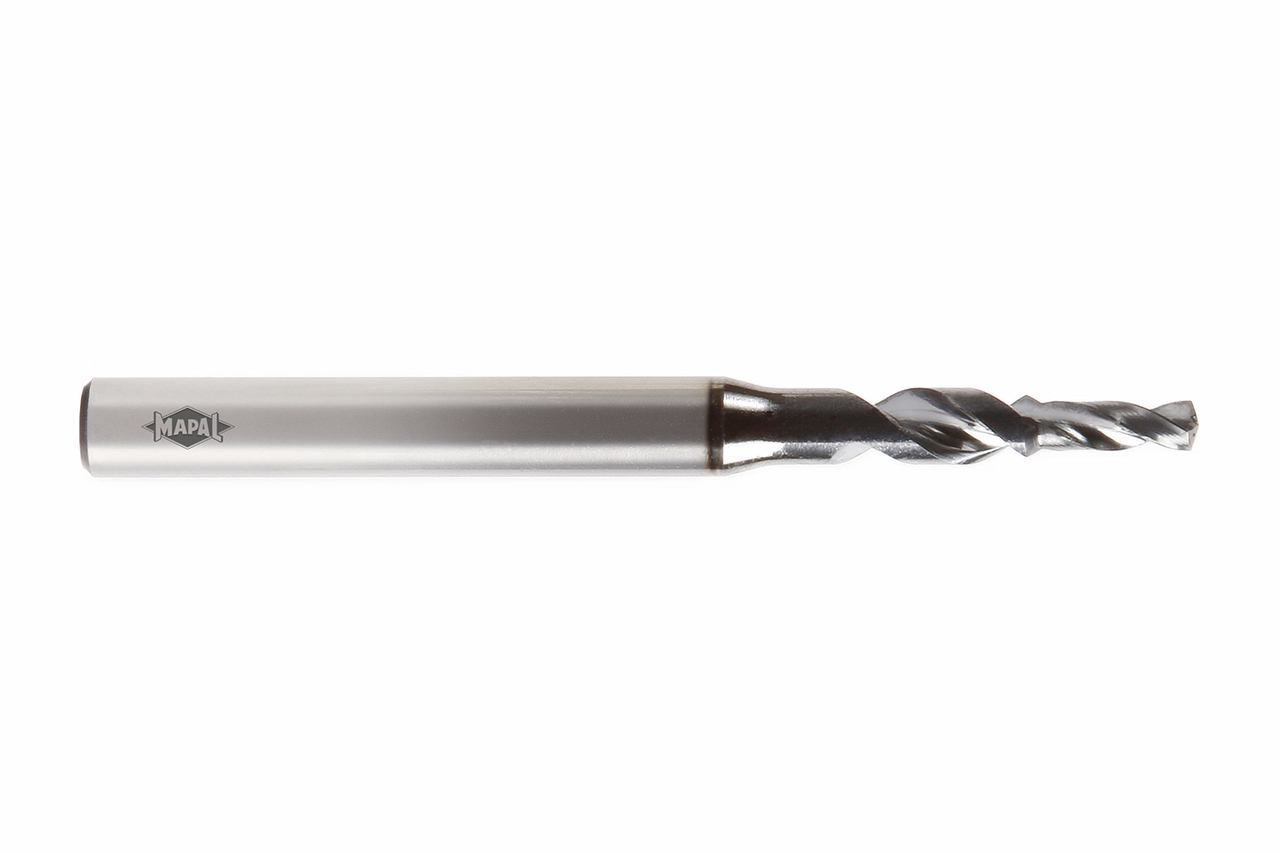

Der zweischneidige Stufenbohrer MICRO-Step-Drill-Steel wurde speziell als Anbohrer für den Micro-Tiefbohrer MICRO-Deep-Drill entwickelt. Die Senkstufe sorgt für ein optimales Einfahren des nachfolgenden Tiefbohrers und gewährleistet in Kombination mit dem MICRO-Deep-Drill beste Prozessergebnisse.

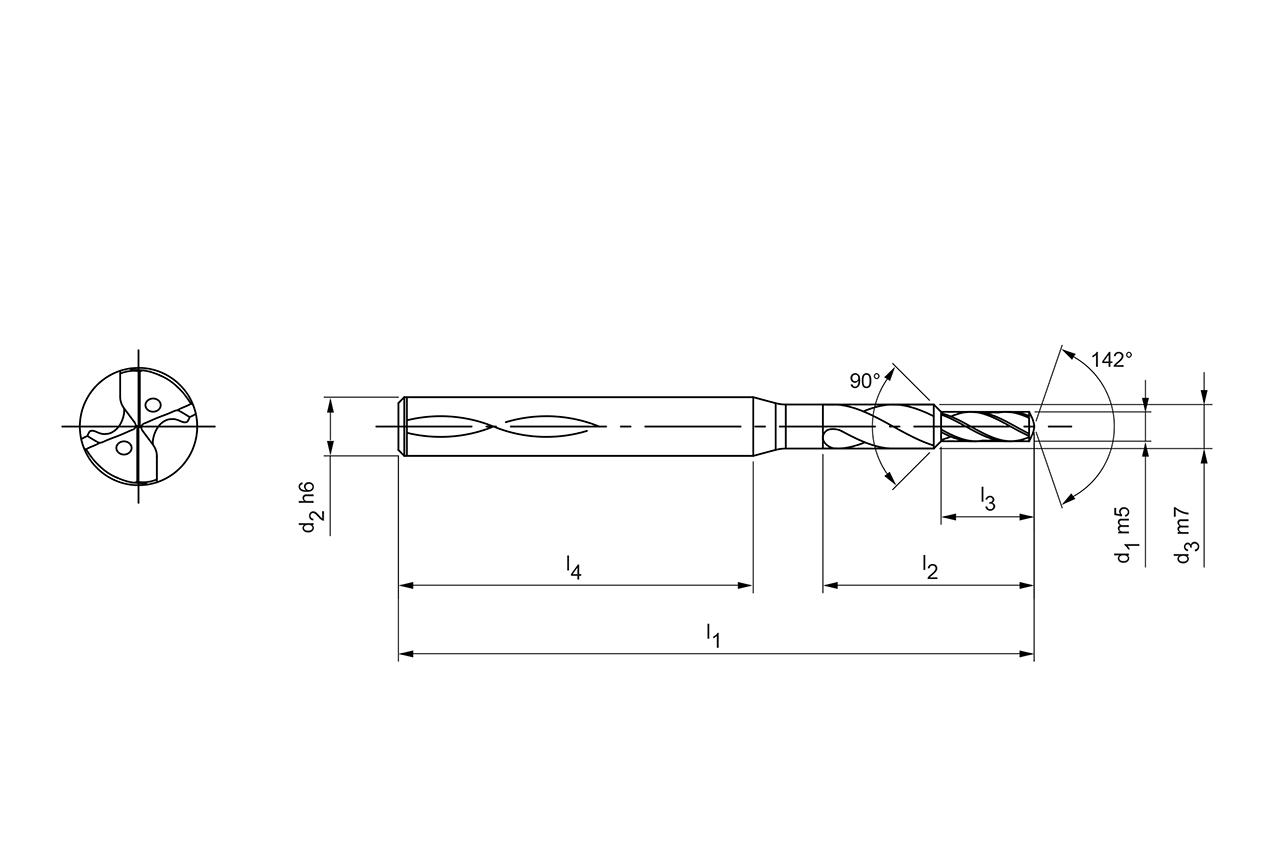

Technische Daten
- Produktklasse
- Performance-Line
- d1
- 1.1 mm
- d2
- 3 mm
- d3
- 1.65 mm
- l1
- 50 mm
- l2
- 7.9 mm
- l3
- 3.3 mm
- l4
- 37.5 mm
- Kühlmittelaustritt
- innere Kühlmittelzufuhr
- Anzahl Schneiden (z)
- 2
- Bohrungstoleranz
- ≥ IT 9
- Schafttoleranz
- h6
- Spitzenwinkel
- 142 °
- Schaftform
- HA
- Materialgruppe
- MH
Downloads
- Technische Zeichnung in dxf
- 31080871_607896650-000-01-ED1.DXF
- Technische Zeichnung in pdf
- 31080871_607896650-000-01-ED1.PDF
- Technische Zeichnung in tif
- 31080871_607896650-000-01-ED1.TIF
- 3D Hüllkontur in stp
- 31080871_607896651-000-01-E43.STP
