MICRO-Step-Drill-Steel

Durchmesser d1 (mm)

1.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31080870

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

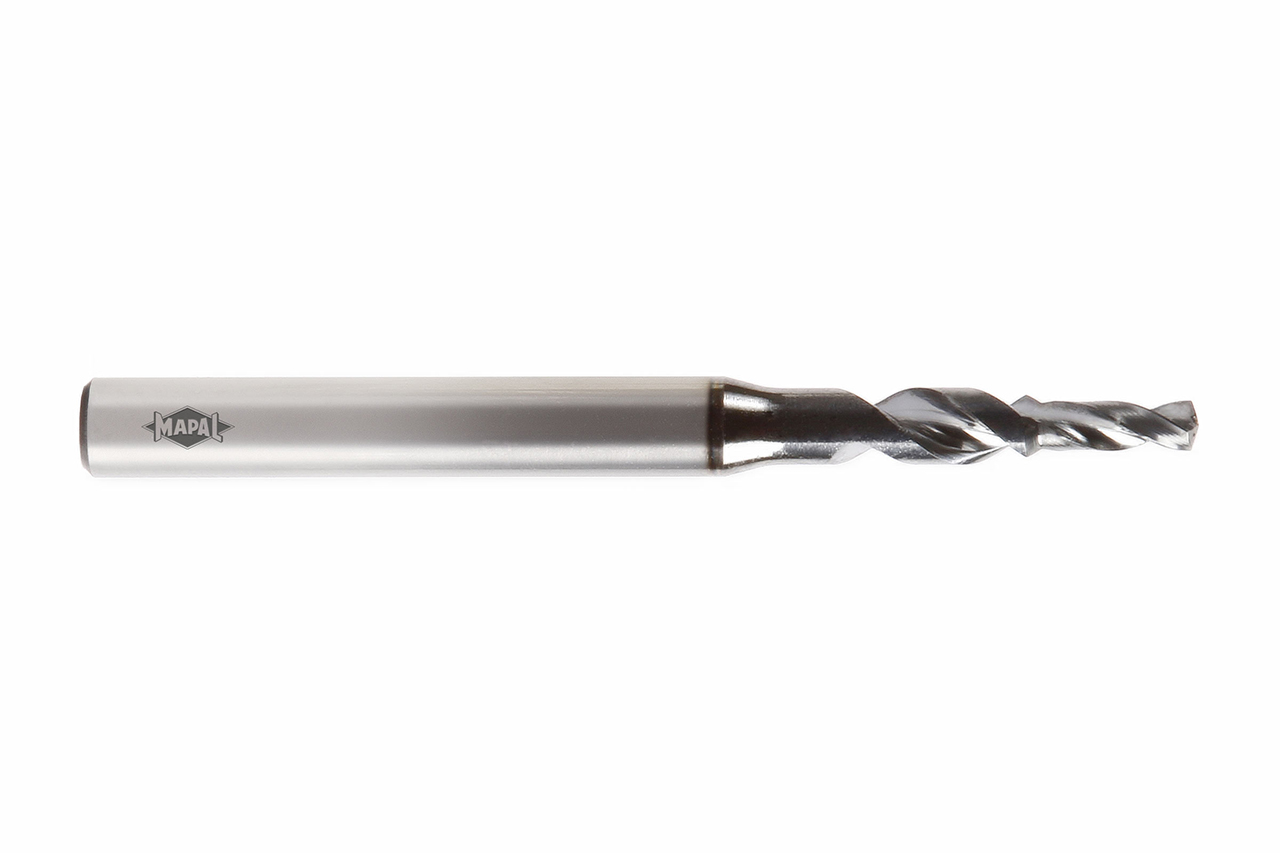

Der zweischneidige Stufenbohrer MICRO-Step-Drill-Steel wurde speziell als Anbohrer für den Micro-Tiefbohrer MICRO-Deep-Drill entwickelt. Die Senkstufe sorgt für ein optimales Einfahren des nachfolgenden Tiefbohrers und gewährleistet in Kombination mit dem MICRO-Deep-Drill beste Prozessergebnisse.

Materialeignung

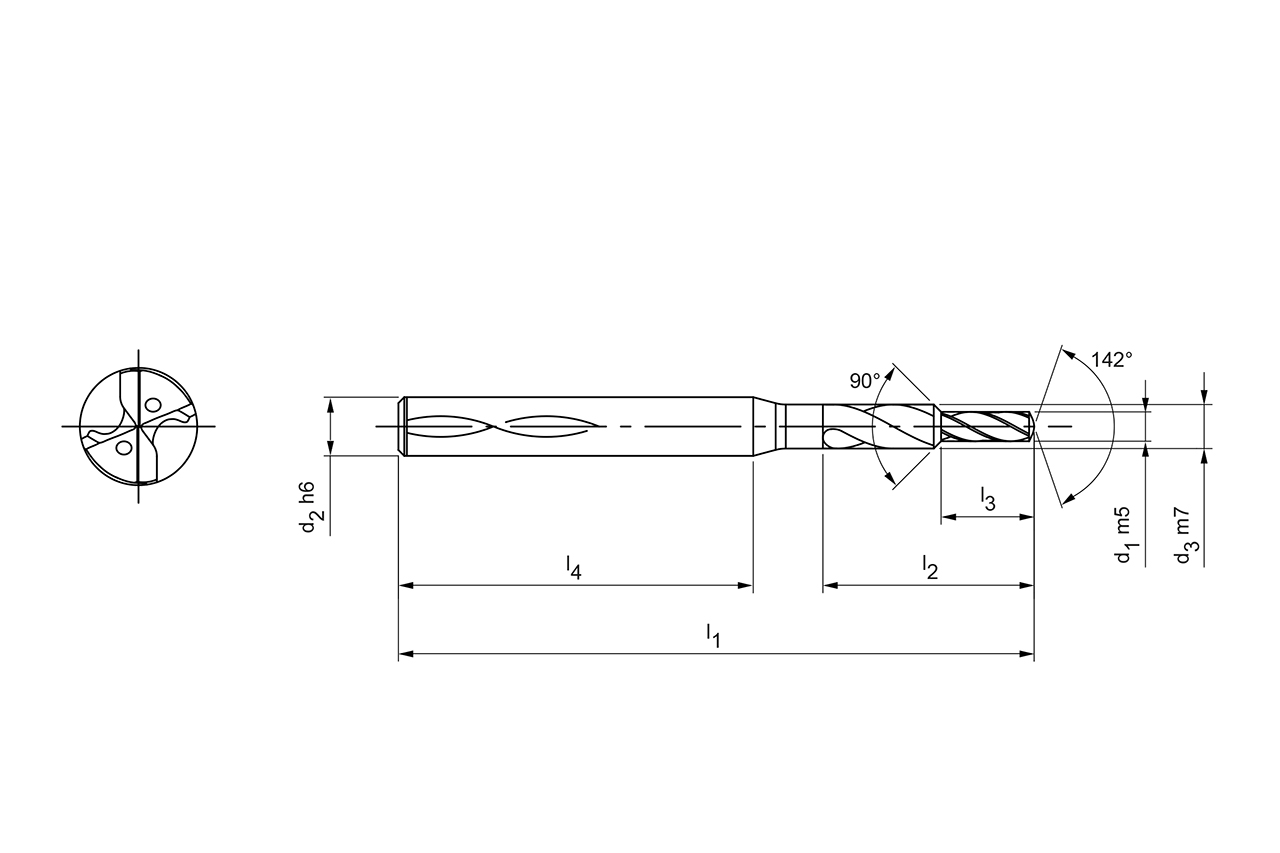

Technische Daten

Produktklasse
Performance-Line
d1
1   mm
d2
3   mm
d3
1.5   mm
l1
50   mm
l2
7.2   mm
l3
3   mm
l4
38   mm
Kühlmittelaustritt
innere Kühlmittelzufuhr
Anzahl Schneiden (z)
2
Bohrungstoleranz
≥ IT 9
Schafttoleranz
h6
Spitzenwinkel
142   °
Schaftform
HA
Materialgruppe
MH

Downloads

Technische Zeichnung in dxf
31080870_607896648-000-01-ED1.DXF
Technische Zeichnung in pdf
31080870_607896648-000-01-ED1.PDF
Technische Zeichnung in tif
31080870_607896648-000-01-ED1.TIF
3D Hüllkontur in stp
31080870_607896649-000-01-E43.STP
