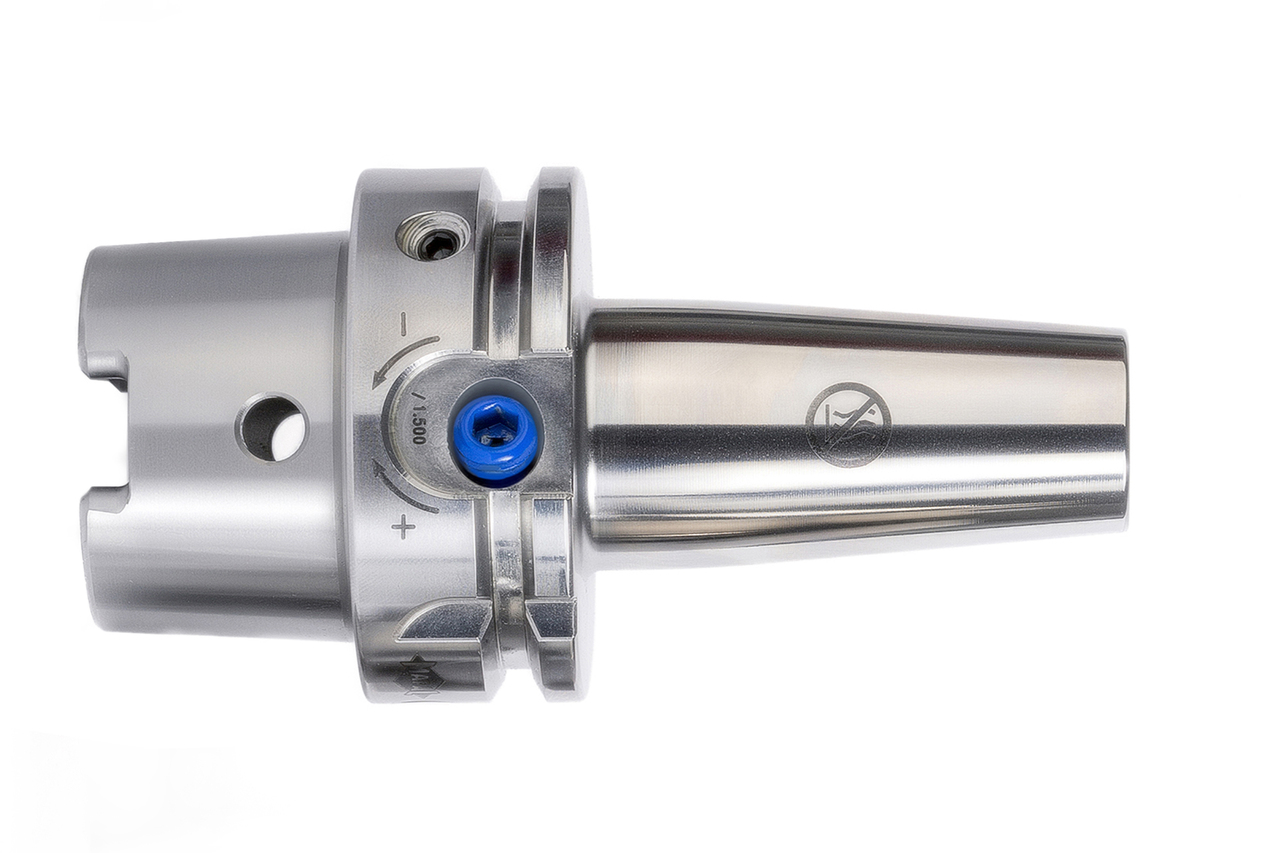

UNIQ DReaM Chuck, 4.5°
Durchmesser d1 (mm)
8.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das UNIQ® DReaM Chuck, 4.5° ist für Reib- und Bohranwendungen sowie zum Einsatz mit Schlichtfräsern optimiert. Es ermöglicht mit minimaler Störkontur durch die Spanneinleitung im HSK-Bund maximale Steifigkeit bei geringem Materialeinsatz. Die Außenkontur des UNIQ DReaM Chucks ist eins zu eins an die DIN 69882-8 für Warmschrumpffutter angelehnt. Dadurch sind die Vorteile der Hydrodehnspanntechnik auf diese Anwendungen übertragbar.
Technische Daten
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 63
- Technologie
- HydroChuck
-

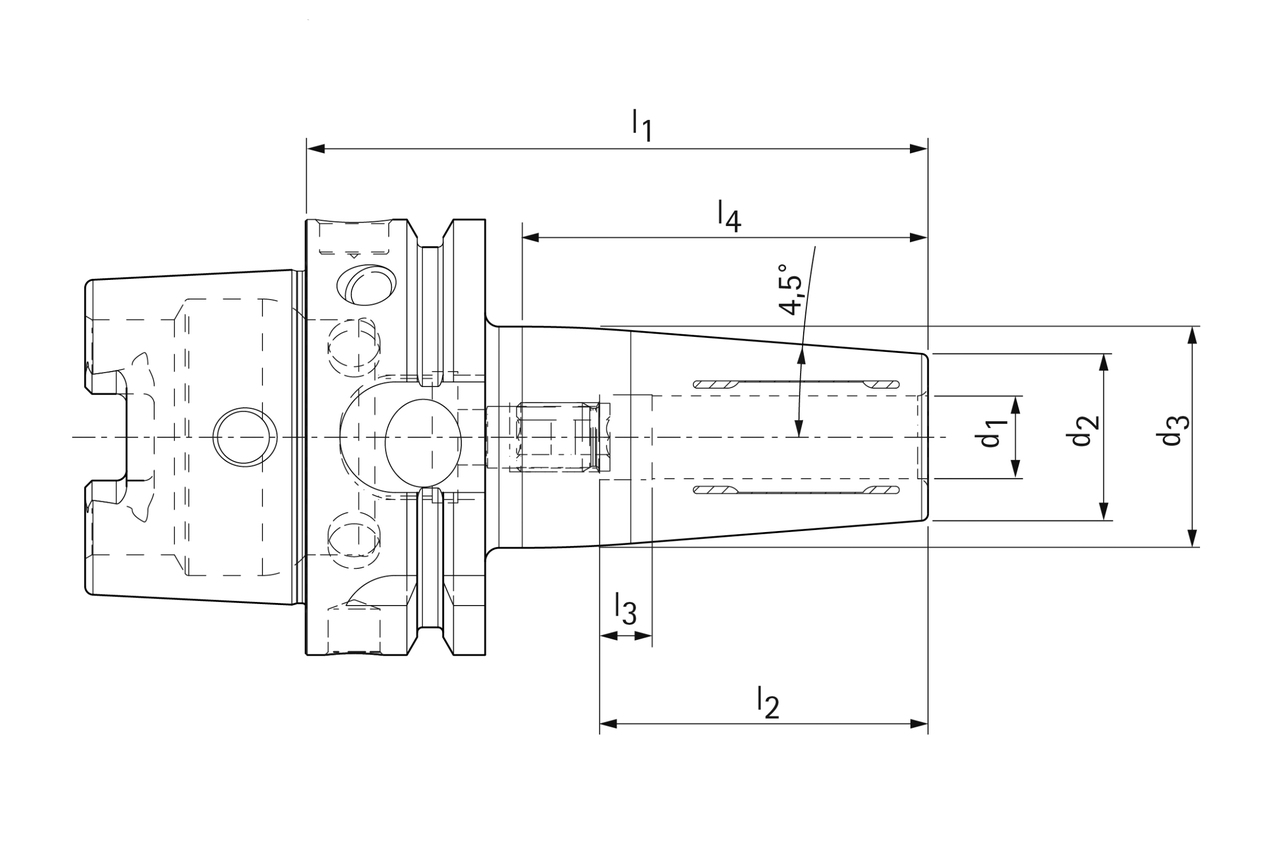

d1
- 8 mm
- d2
- 21 mm
- d3
- 27 mm
- d4
- 0 mm
- d5
- 0 mm
-
l1
- 80 mm
- l2
- 37 mm
- l3
- 10 mm
- l4
- 48.9 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
Downloads
- 3D Hüllkontur in stp
- 31270525_607517703-000-01-E43.STP
- Technische Zeichnung in tif
- 31270525_607517702-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 31270525_607517702-000-00-ED1.DXF
