ThermoChuck MTC, schlanke Ausführung 3°

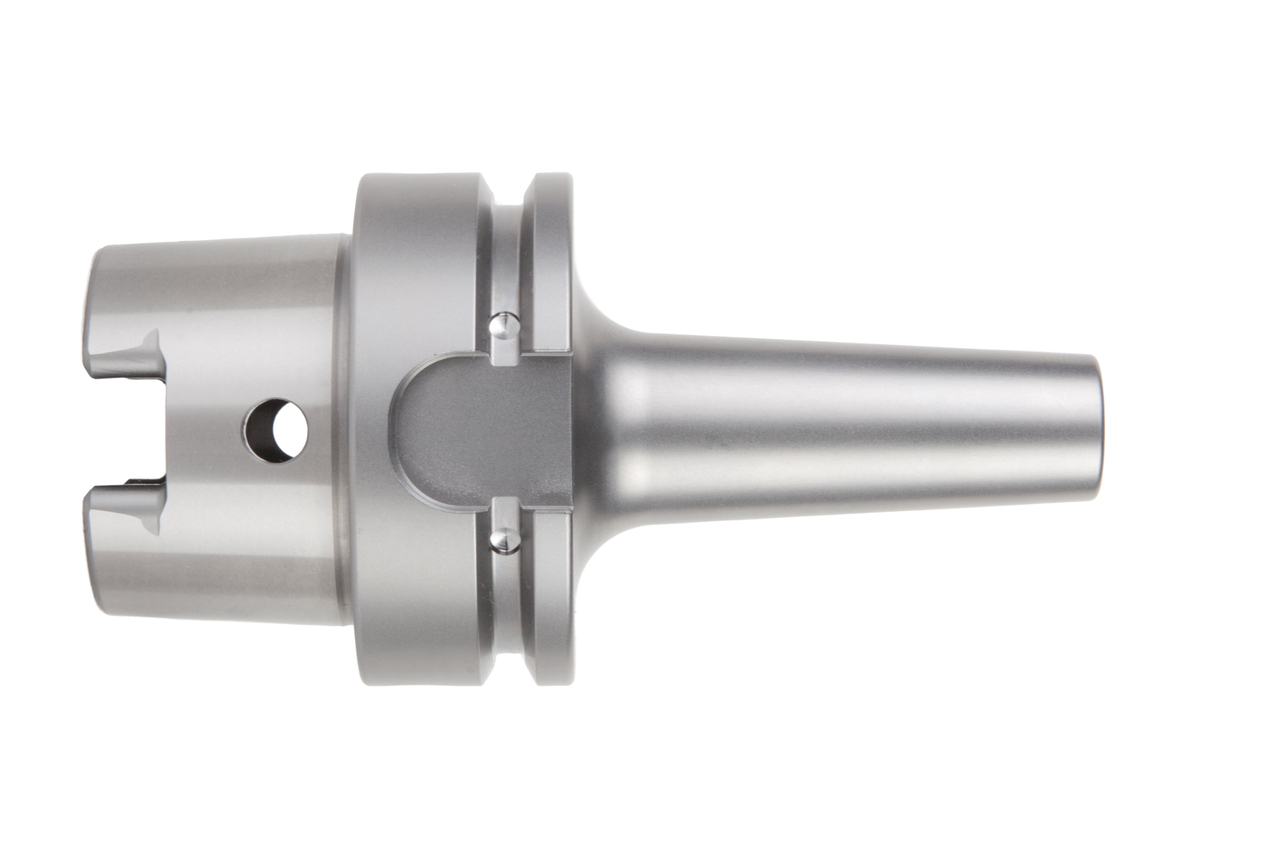

  • Produktbild Thermo Chuck MTC, schlanke Ausführung 3°

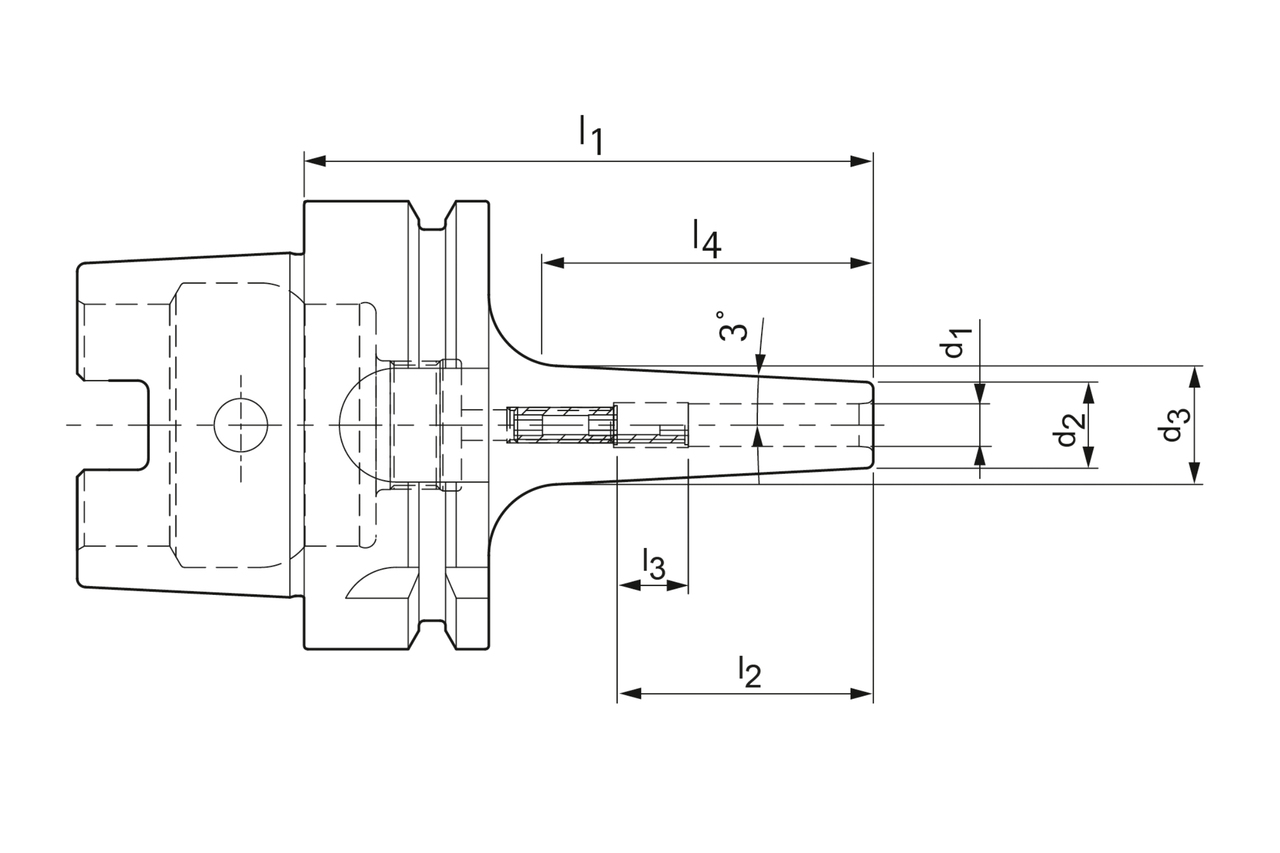

  • Produktzeichnung Thermo Chuck MTC, schlanke Ausführung 3°

Diameter d1 (mm)

10.0

Your unit price

*Login required

Article

30385164

Quantity

Added to Your Shopping Cart

Product description

Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantiert eine maximale Lebensdauer. Die schlanke Ausführung 3° ermöglicht Bearbeitungen im konturkritischen Bereich.

Technical specifications

Machine connection
HSK-A
Size machine connection
63
Technology
ThermoChuck
d1
10   mm
d2
16   mm
d3
28   mm
l1
160   mm
l2
41   mm
l3
10   mm
Coolant supply
internal
Coolant outlet
axial concentric
Length adjustment
axial
Material group
CT
Specification
MTC-HSK-A063-10-160-1-0-A

Downloads

3D envelope in stp
30385164_606404659-000-00-E43.STP
Technical drawing in dxf
30385164_261938-000-01-ED1.DXF
Technical drawing in tif
30385164_261938-000-01-ED1.TIF
