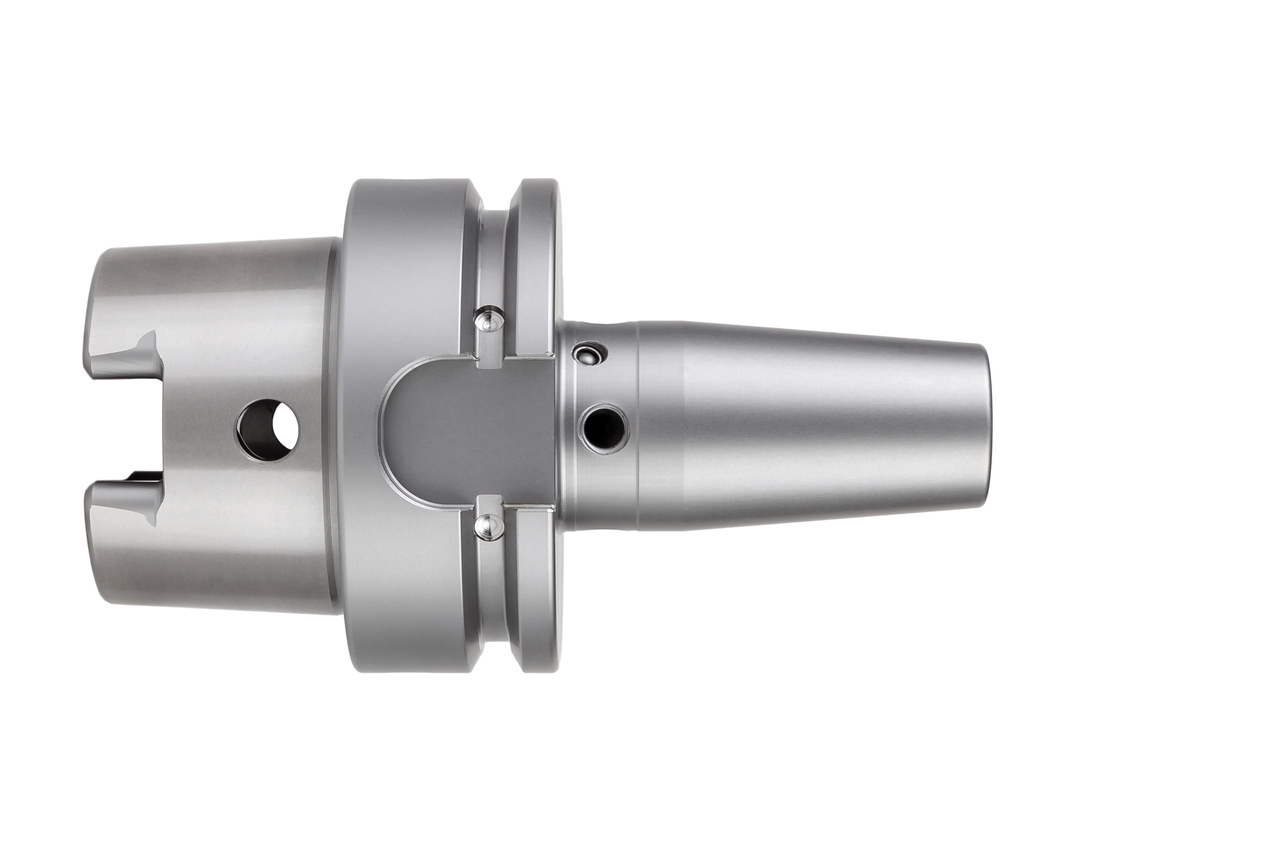

Thermo Chuck MTC, Standard
Durchmesser d1 (mm)
14.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.
Technische Daten
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 63
- Technologie
- ThermoChuck
-

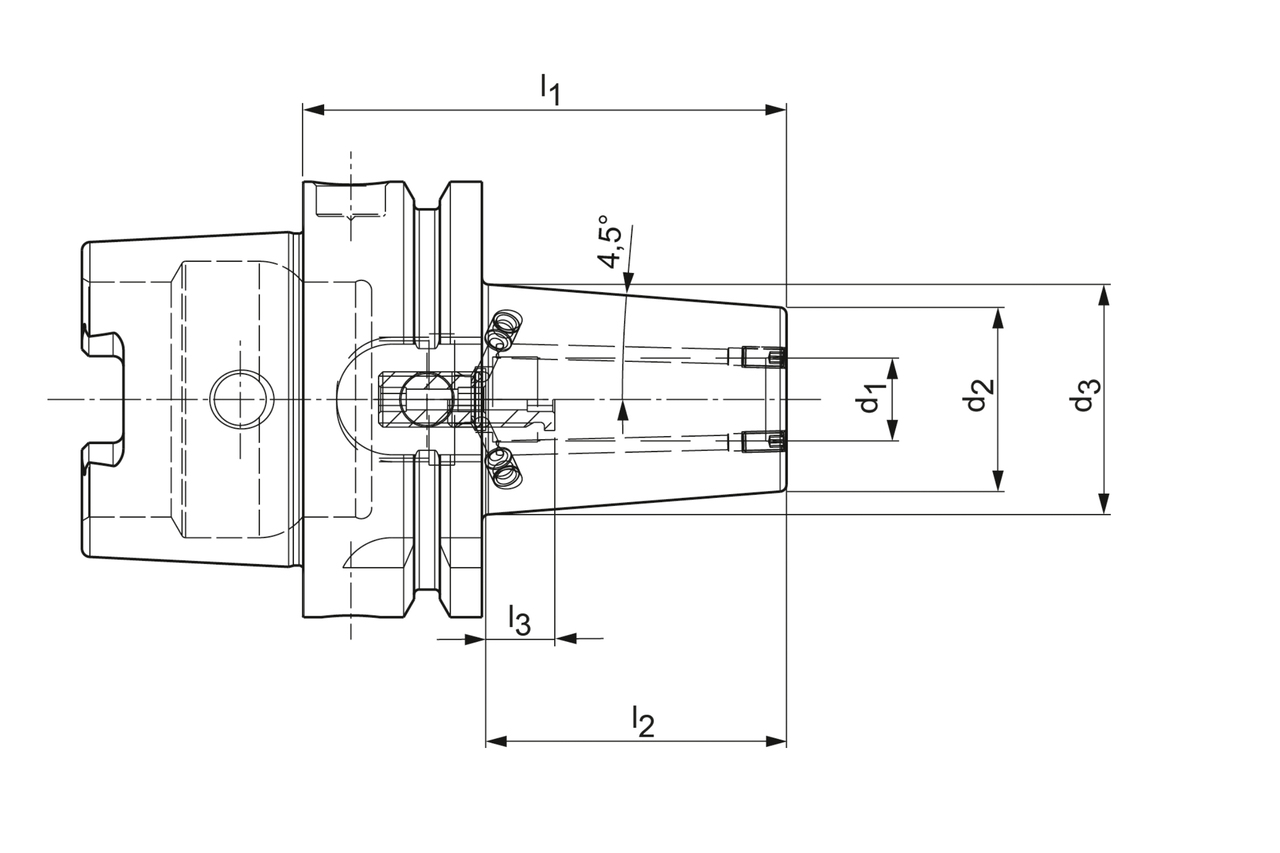

d1
- 14 mm
- d2
- 27 mm
- d3
- 34 mm
- d4
- 0 mm
- d5
- 0 mm
-
l1
- 120 mm
- l2
- 47 mm
- l3
- 10 mm
- l4
- 0 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial schräg einstellbar
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CT
Downloads
- Technische Zeichnung in tif
- 30654289_606711293-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30654289_606711293-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 30654289_606460129-000-00-E43.STP
