ThermoChuck MTC, Standard

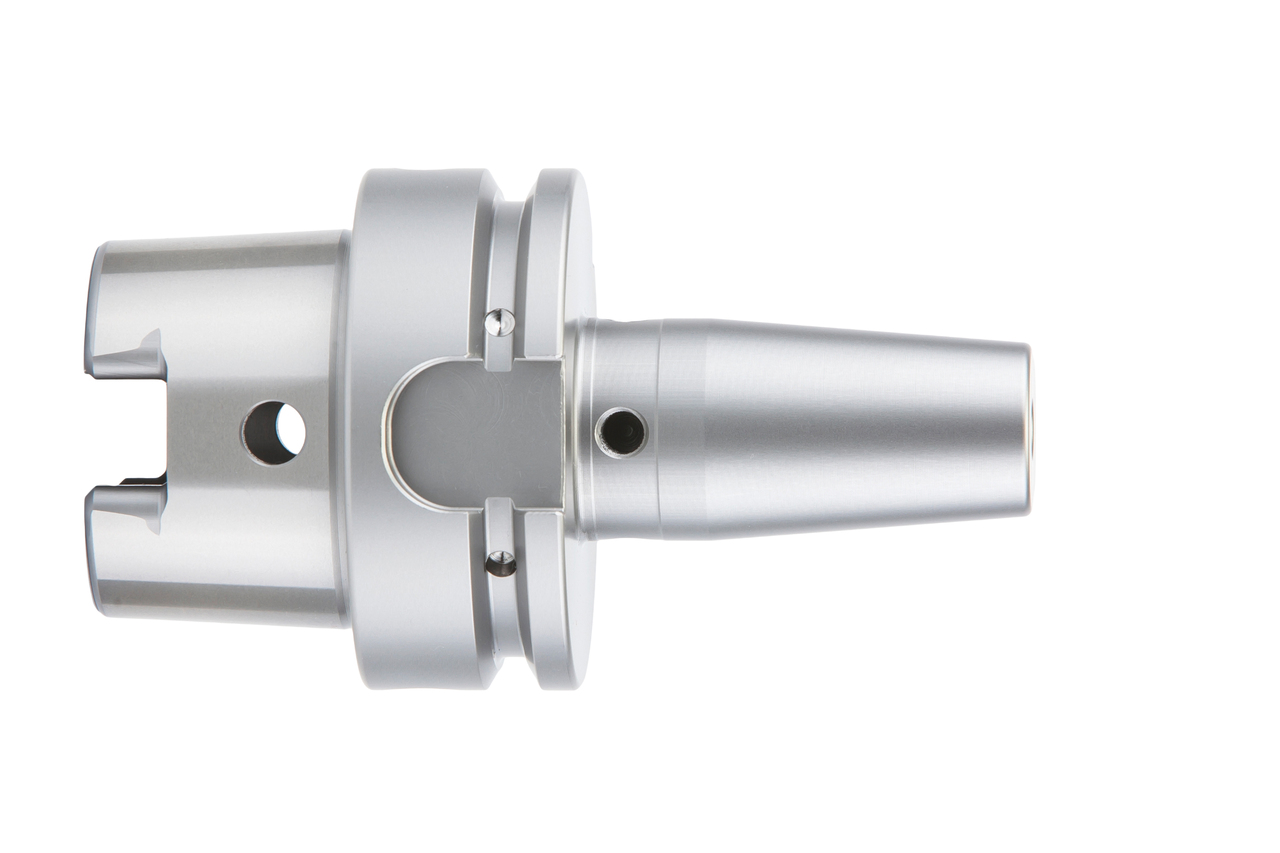

  • Produktbild Thermo Chuck MTC, Standard

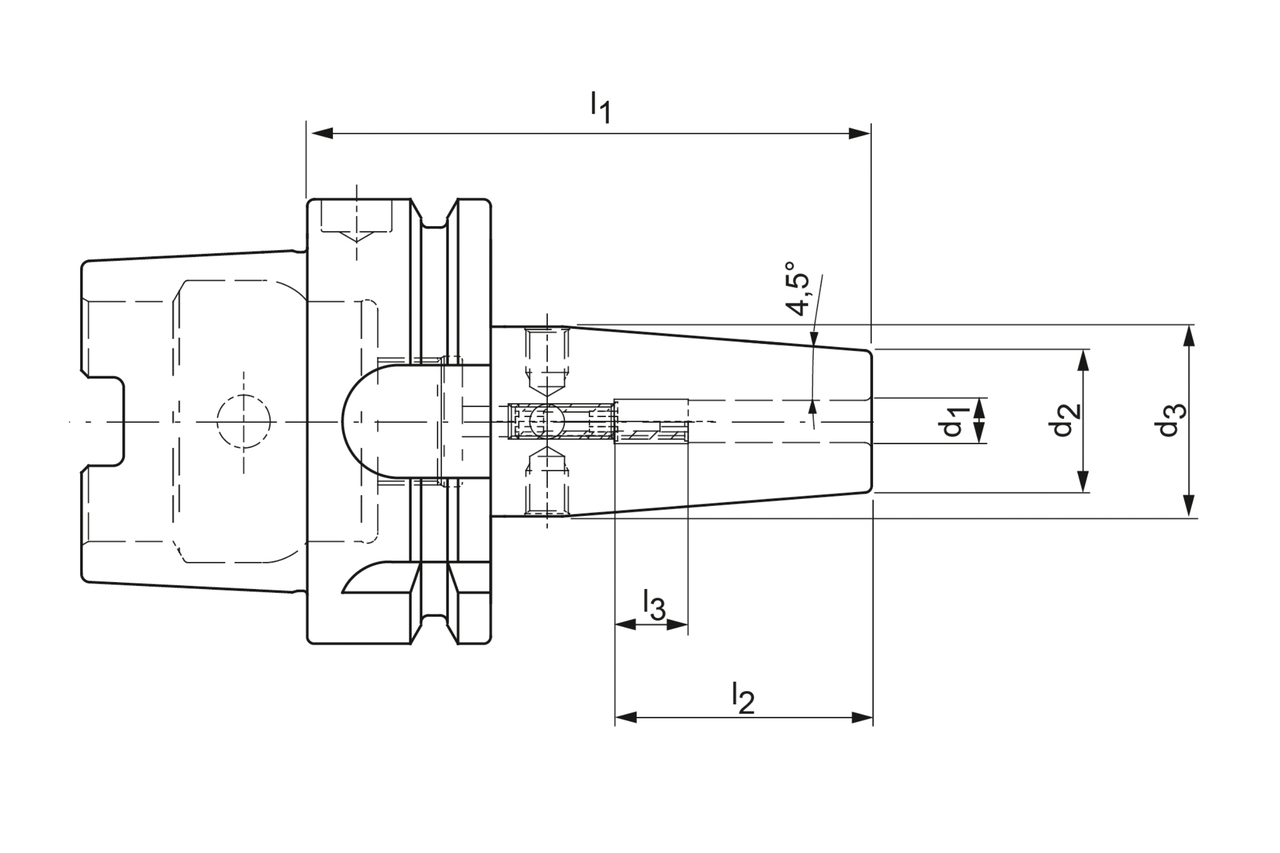

  • Produktzeichnung Thermo Chuck MTC, Standard

Durchmesser d1 (mm)

18.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30558368

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.

Technische Daten

Maschinenschnittstelle
HSK-A
Size machine connection
100
Technology
ThermoChuck
d1
18   mm
d2
33   mm
d3
42   mm
l1
200   mm
l2
50   mm
l3
10   mm
Coolant supply
internal
Coolant outlet
axial concentric
Length adjustment
axial
Material group
CT
Specification
MTC-HSK-A100-18-200-1-0-A

Downloads

Technical drawing in tif
30558368_606312152-000-00-ED1.TIF
Technical drawing in dxf
30558368_606312152-000-00-ED1.DXF
3D envelope in stp
30558368_607165132-000-00-E43.STP
