Thermo Chuck MTC, Standard

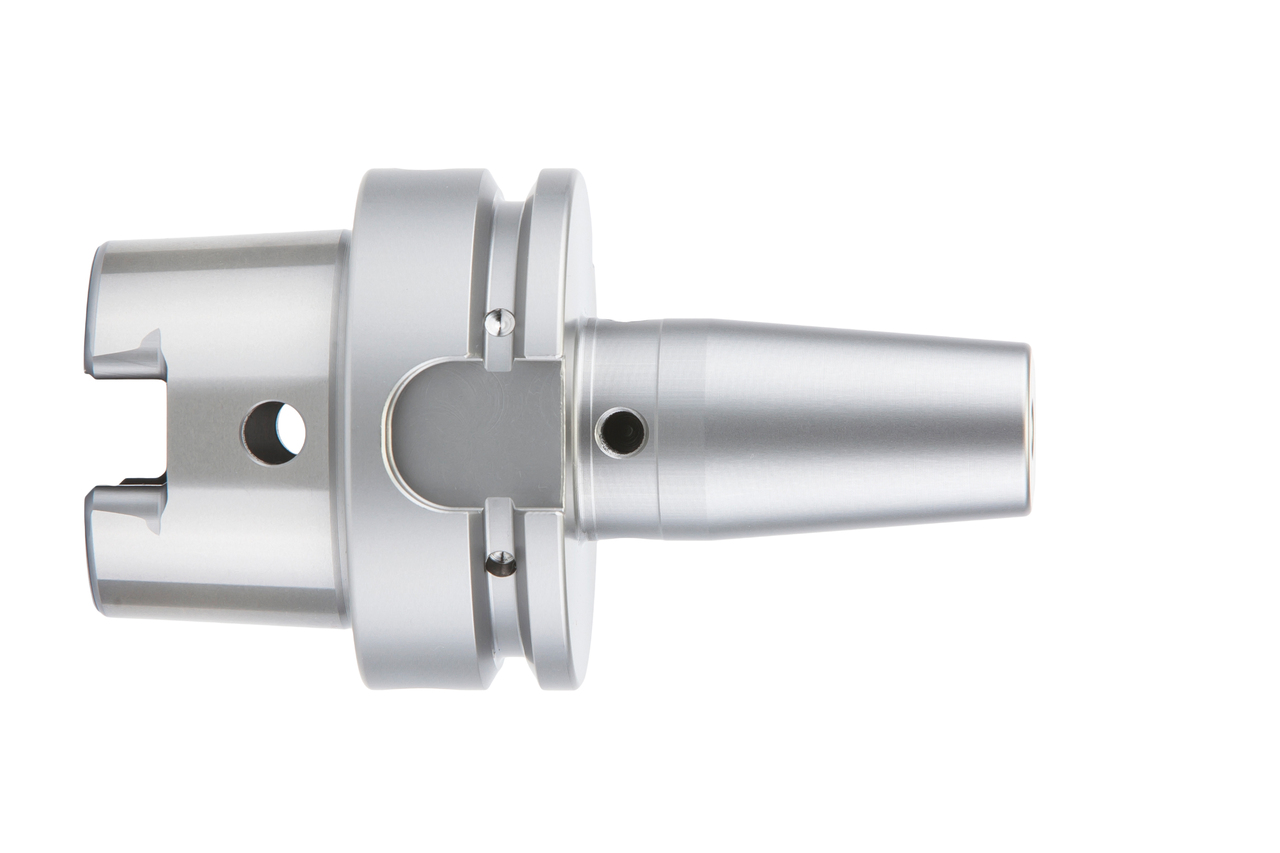

  • Produktbild Thermo Chuck MTC, Standard

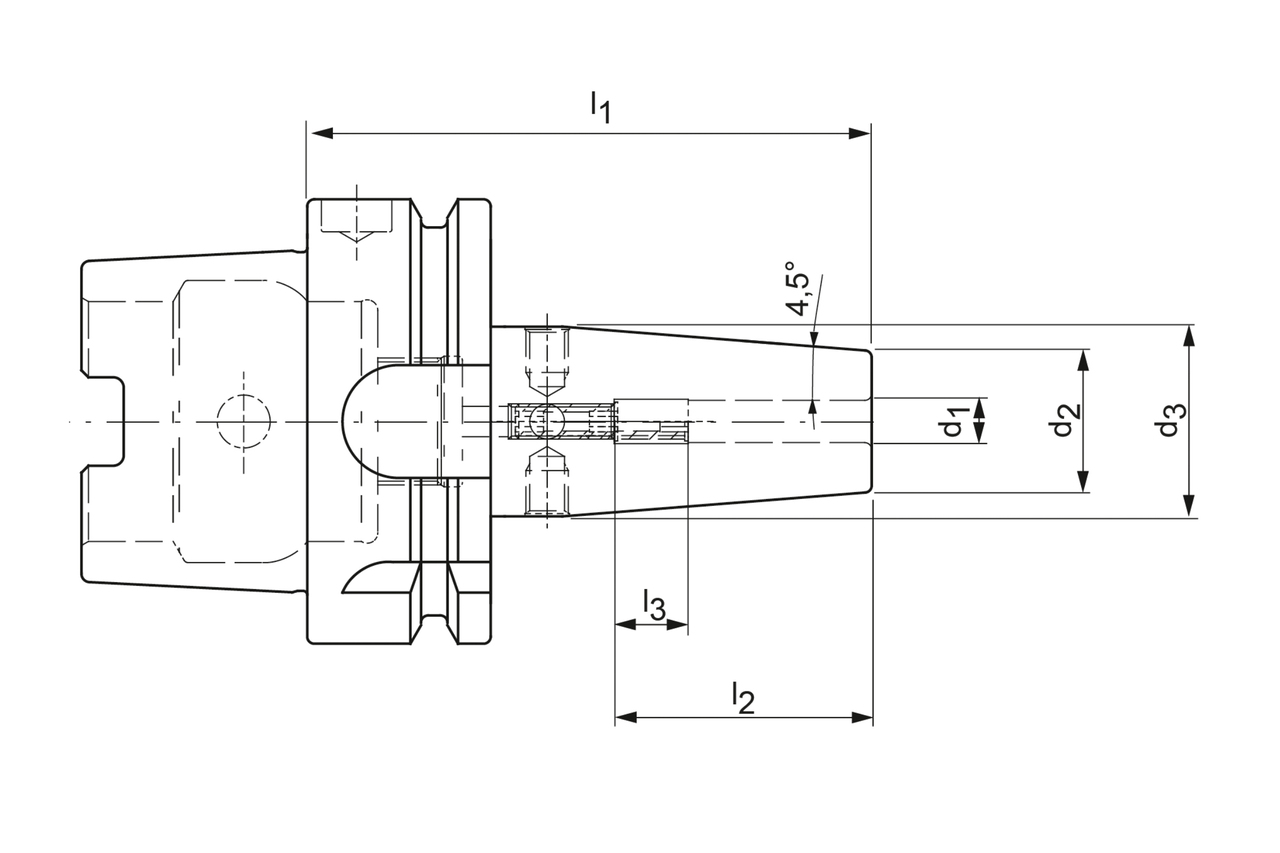

  • Produktzeichnung Thermo Chuck MTC, Standard

Durchmesser d1 (mm)

14.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30558366

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.

Technische Daten

Maschinenschnittstelle
HSK-A
Größe Maschinenschnittstelle
100
Technologie
ThermoChuck

d1

14   mm
d2
27   mm
d3
34   mm
d4
0   mm
d5
0   mm

l1

200   mm
l2
47   mm
l3
10   mm
l4
0   mm
l5
0   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CT

Downloads

Technische Zeichnung in tif
30558366_606312148-000-00-ED1.TIF
Technische Zeichnung in dxf
30558366_606312148-000-00-ED1.DXF
3D Hüllkontur in stp
30558366_607317144-000-00-E43.STP
