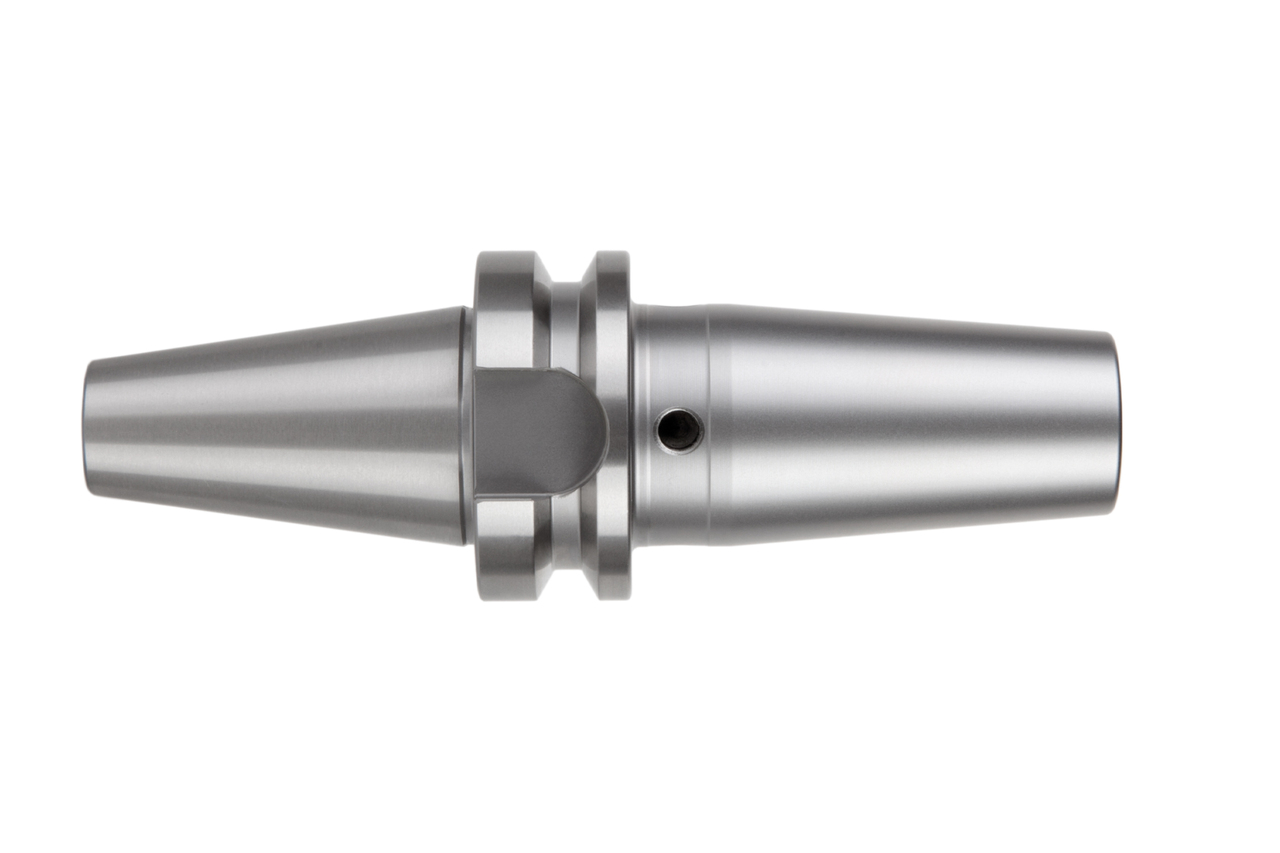

Thermo Chuck MTC, Standard
Durchmesser d1 (mm)
20.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.
Technische Daten
- Maschinenschnittstelle
- MAS BT / Form JD
- Größe Maschinenschnittstelle
- 30
- Technologie
- ThermoChuck
-

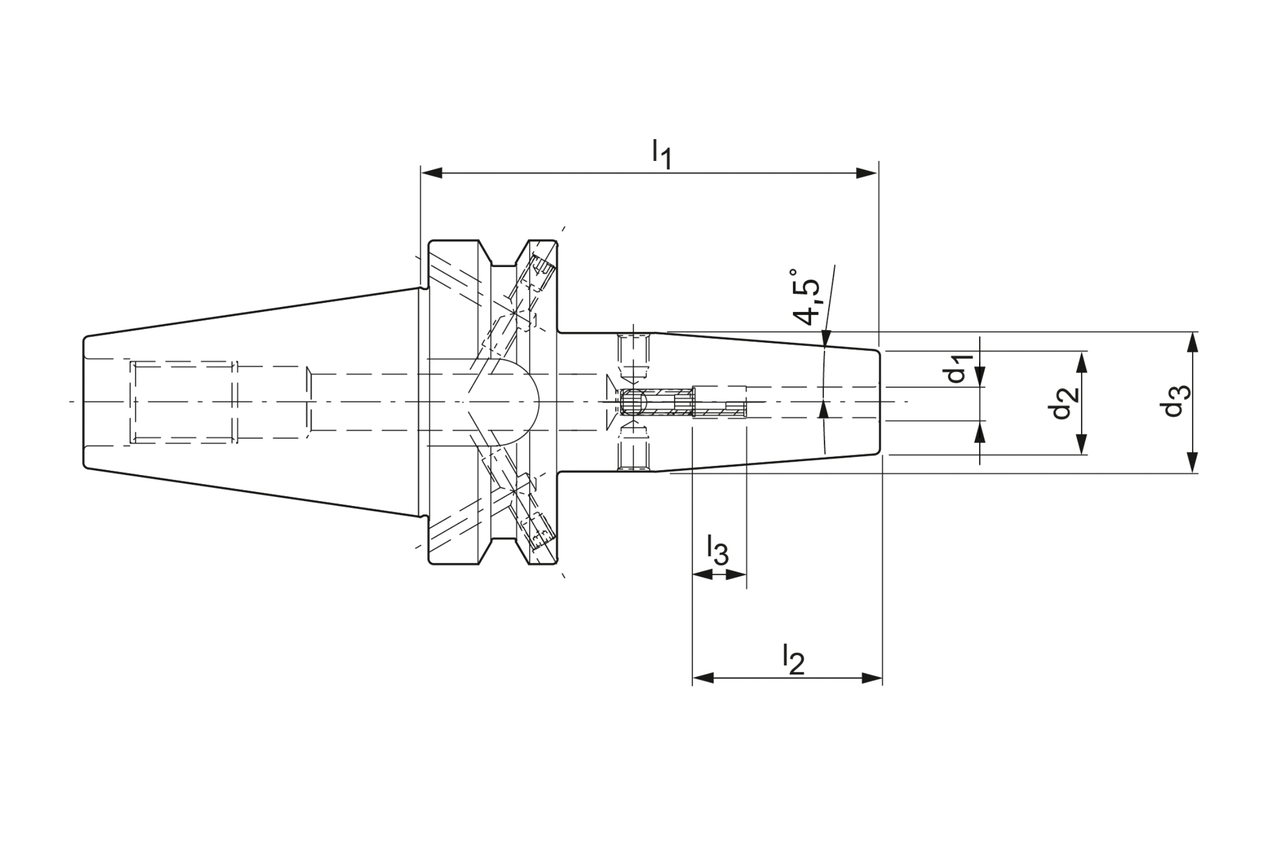

d1
- 20 mm
- d2
- 33 mm
- d3
- 42 mm
- d4
- 0 mm
- d5
- 0 mm
-
l1
- 85 mm
- l2
- 52 mm
- l3
- 10 mm
- l4
- 0 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CT
Downloads
- 3D Hüllkontur in stp
- 30300170_607635325-000-00-E43.STP
- Technische Zeichnung in tif
- 30300170_606368171-000-01-ED1.TIF
- Technische Zeichnung in dxf
- 30300170_606368171-000-01-ED1.DXF
