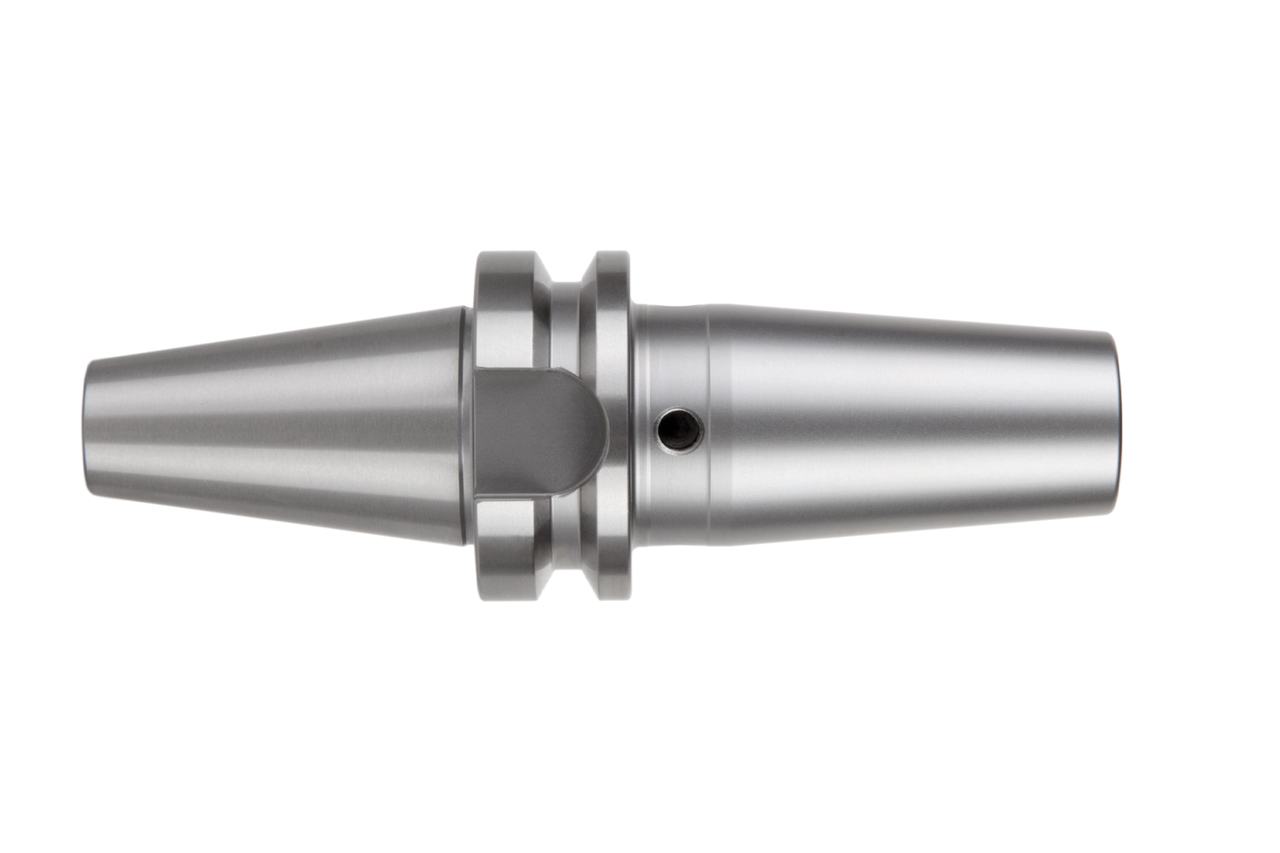

Thermo Chuck MTC, Standard
Durchmesser d1 (mm)
32.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.
Technische Daten
- Maschinenschnittstelle
- MAS BT / Form JD/JF
- Größe Maschinenschnittstelle
- 50
- Technologie
- ThermoChuck
-

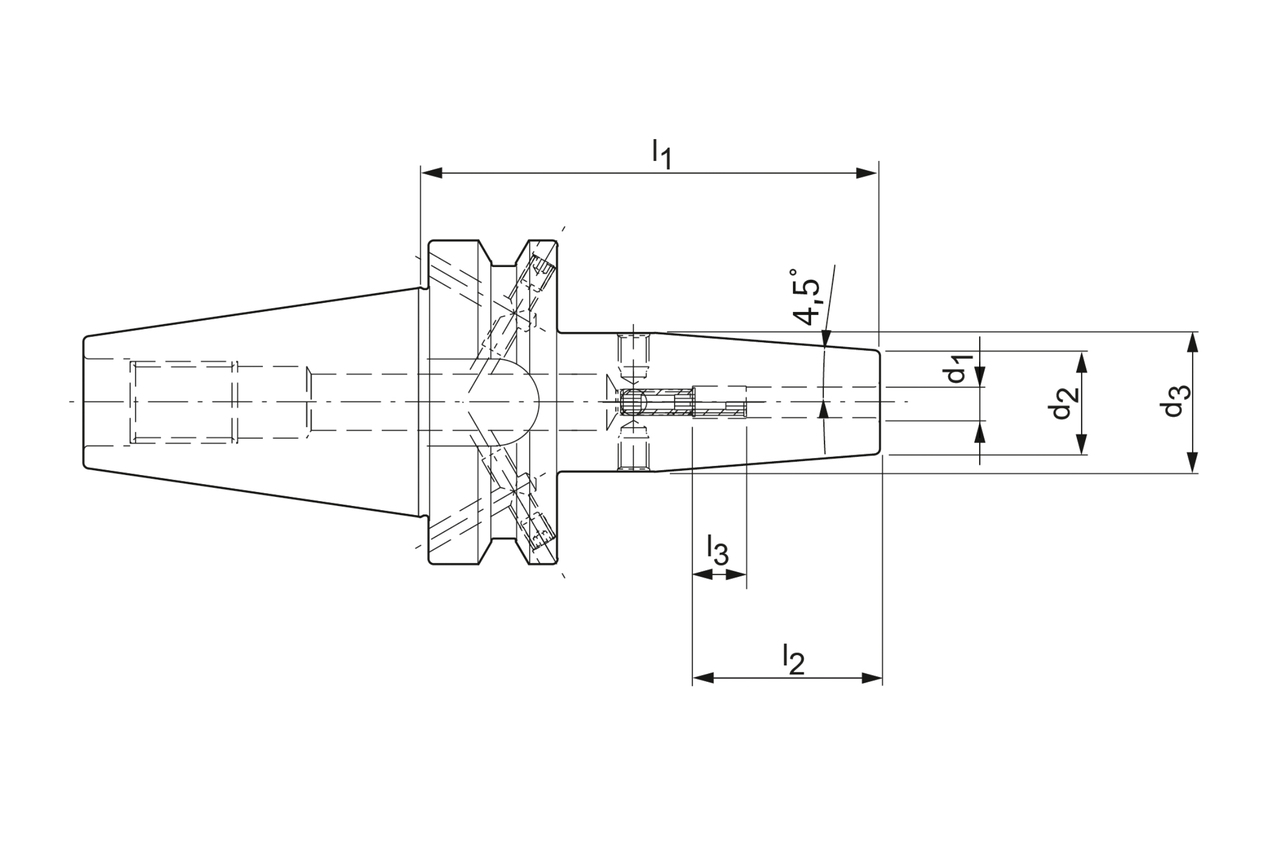

d1
- 32 mm
- d2
- 44 mm
- d3
- 53 mm
- d4
- 0 mm
- d5
- 0 mm
-
l1
- 110 mm
- l2
- 62 mm
- l3
- 10 mm
- l4
- 0 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern und seitlich kombiniert
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CT
Downloads
- Technische Zeichnung in dxf
- 30261889_606467123-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30261889_606467123-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 30261889_607635324-000-00-E43.STP
