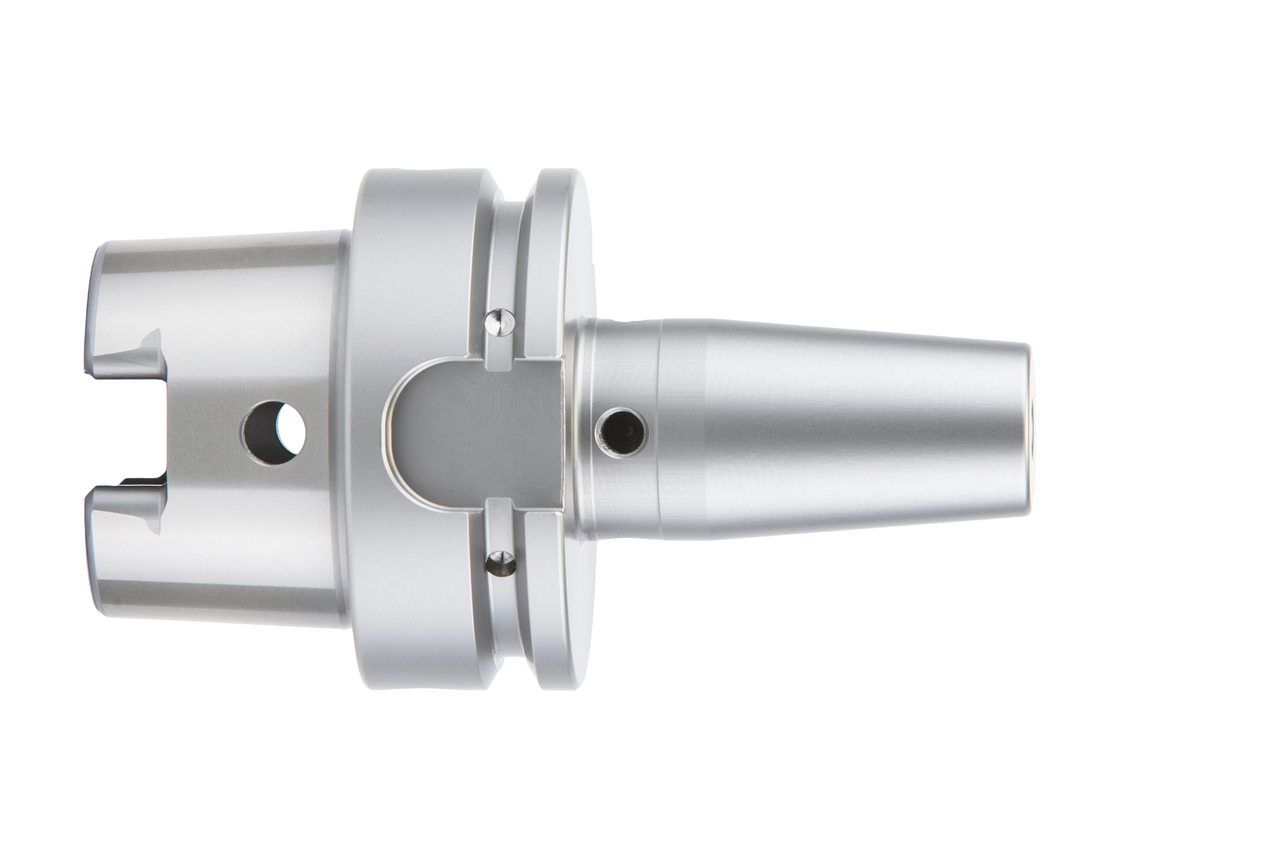

Thermo Chuck MTC, Standard
Durchmesser d1 (mm)
25.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
With the ThermoChuck, tools can be clamped precisely for almost all machining tasks. The use of high-temperature tool steel guarantees maximum service life.
Technische Daten
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 100
- Technologie
- ThermoChuck
-

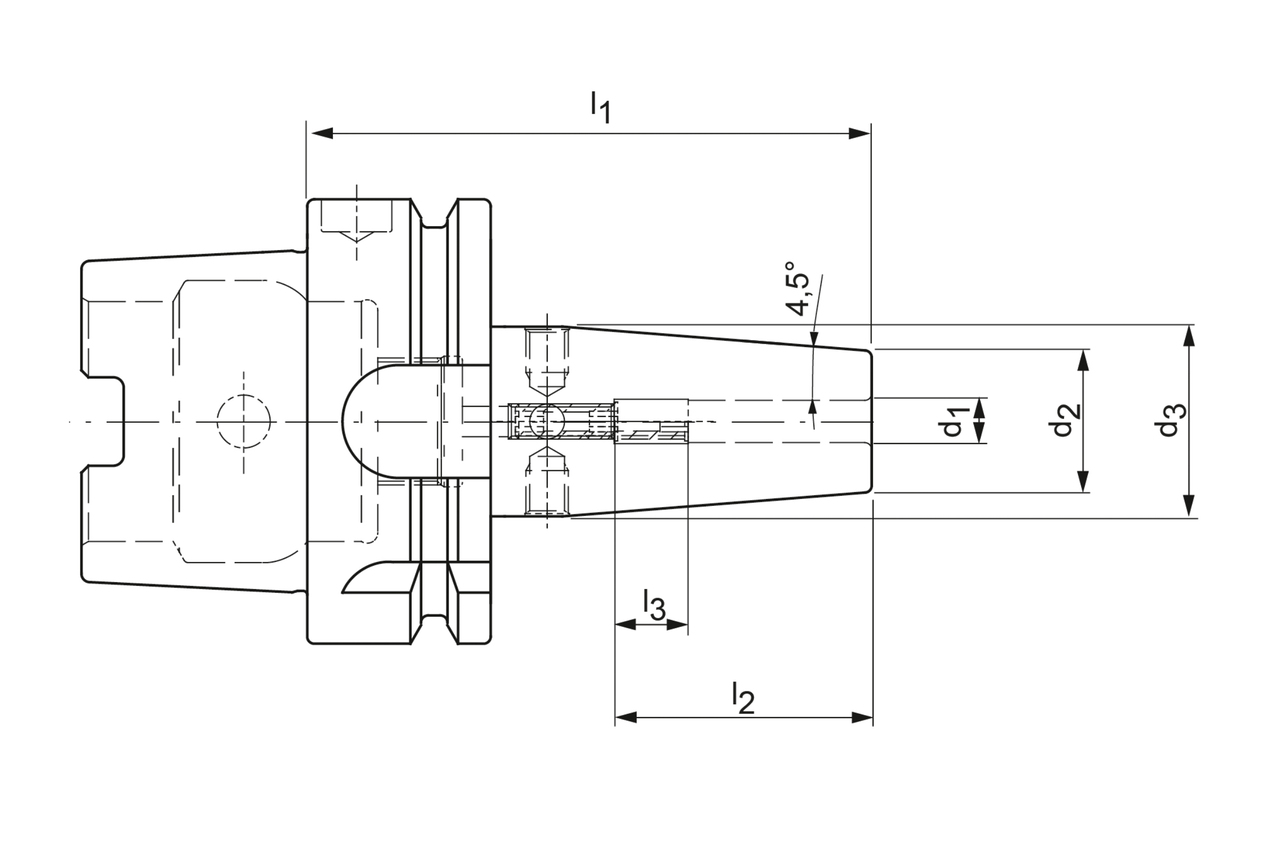

d1
- 25 mm
- d2
- 44 mm
- d3
- 53 mm
- d4
- 0 mm
- d5
- 0 mm
-
l1
- 160 mm
- l2
- 58 mm
- l3
- 10 mm
- l4
- 0 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CT
Downloads
- Technische Zeichnung in dxf
- 30261811_606446904-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30261811_606446904-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 30261811_607069730-000-00-E43.STP
- 3D Hüllkontur in stp
- 30261811_607069730-000-00-e43.stp
- Technical drawing in dxf
- 30261811_606446904-000-00-ed1.dxf
- Technical drawing in tif
- 30261811_606446904-000-00-ed1.tif
