Thermo Chuck MTC, Standard
Diameter d1 (mm)
25.0
Your unit price
*Login requiredProduct description
Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.
Technical specifications
- Machine connection
- HSK-A
- Size machine connection
- 63
- Technology
- ThermoChuck

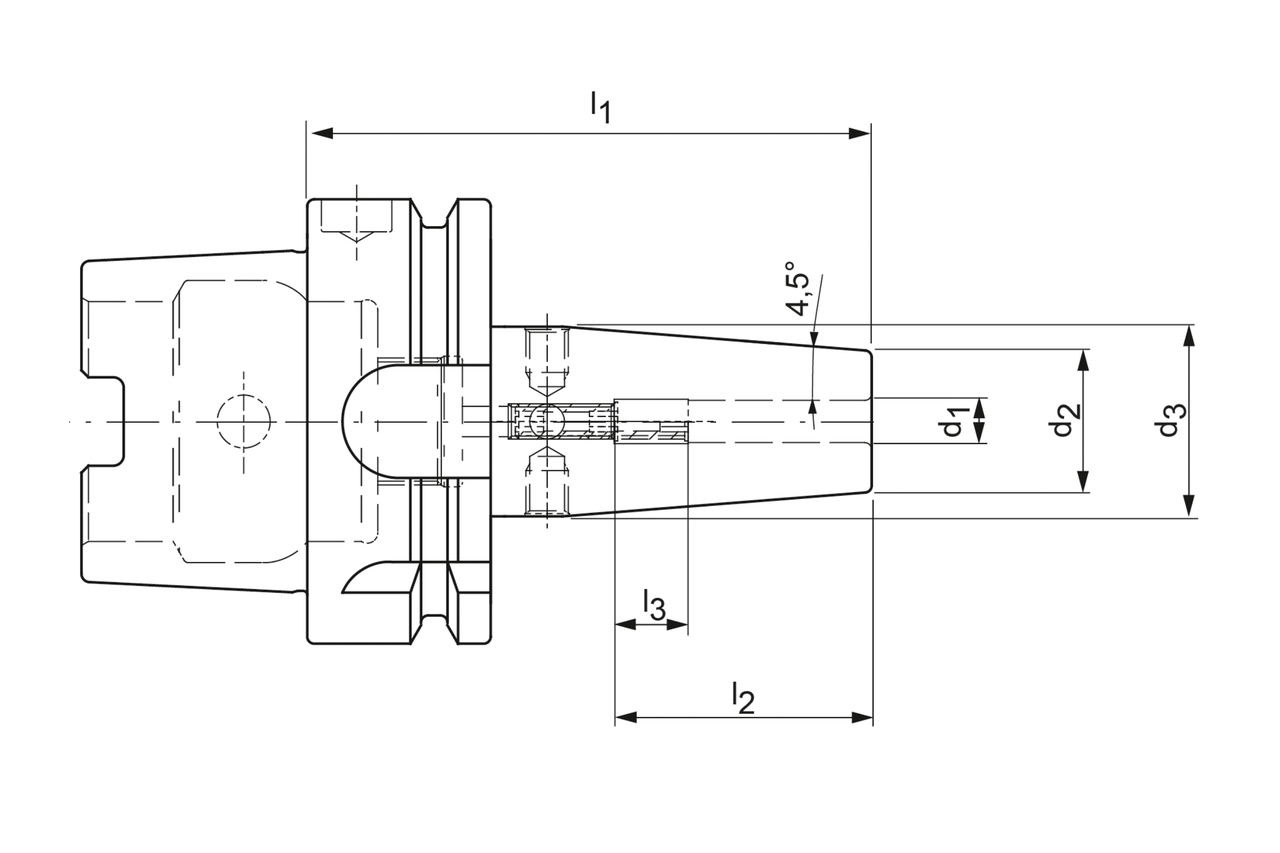

- d1
- 25 mm
- d2
- 44 mm
- d3
- 52.5 mm
- l1
- 160 mm
- l2
- 58 mm
- l3
- 10 mm
- l4
- 48 mm
- Coolant supply
- internal
- Coolant outlet
- axial concentric
- Length adjustment
- axial
- Material group
- CT
- Specification
- MTC-HSK-A063-25-160-1-0-A
Downloads
- Technical drawing in tif
- 30261754_606077445-000-00-ED1.TIF
- Technical drawing in dxf
- 30261754_606077445-000-00-ED1.DXF
- 3D envelope in stp
- 30261754_606460135-000-00-E43.STP
- 3D Hüllkontur in stp
- 30261754_606460135-000-00-E43.stp
- Technische Zeichnung in dxf
- 30261754_606077445-000-00-ed1.dxf
- Technische Zeichnung in tif
- 30261754_606077445-000-00-ed1.tif
