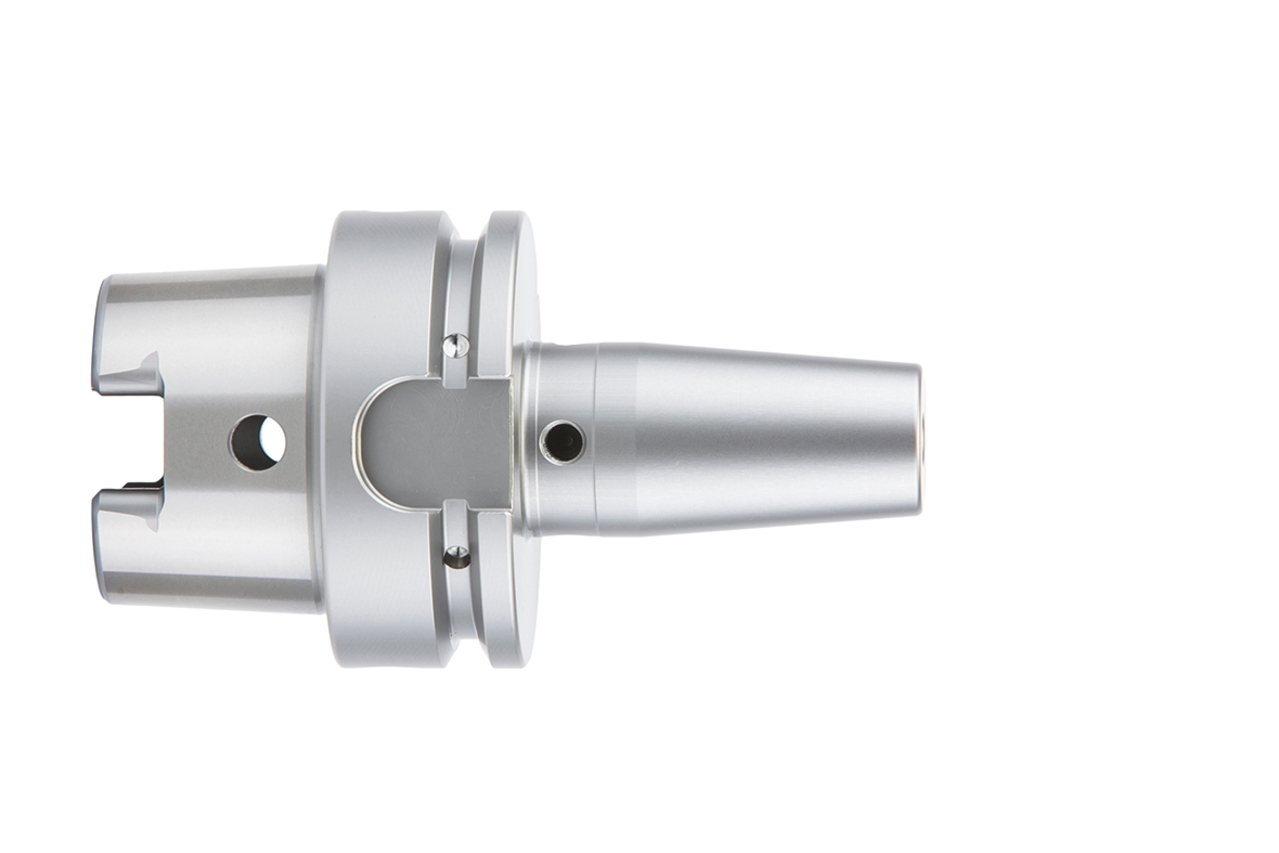

Thermo Chuck MTC, Standard

Durchmesser d1 (mm)

8.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30261740

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Produktbeschreibung

Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.

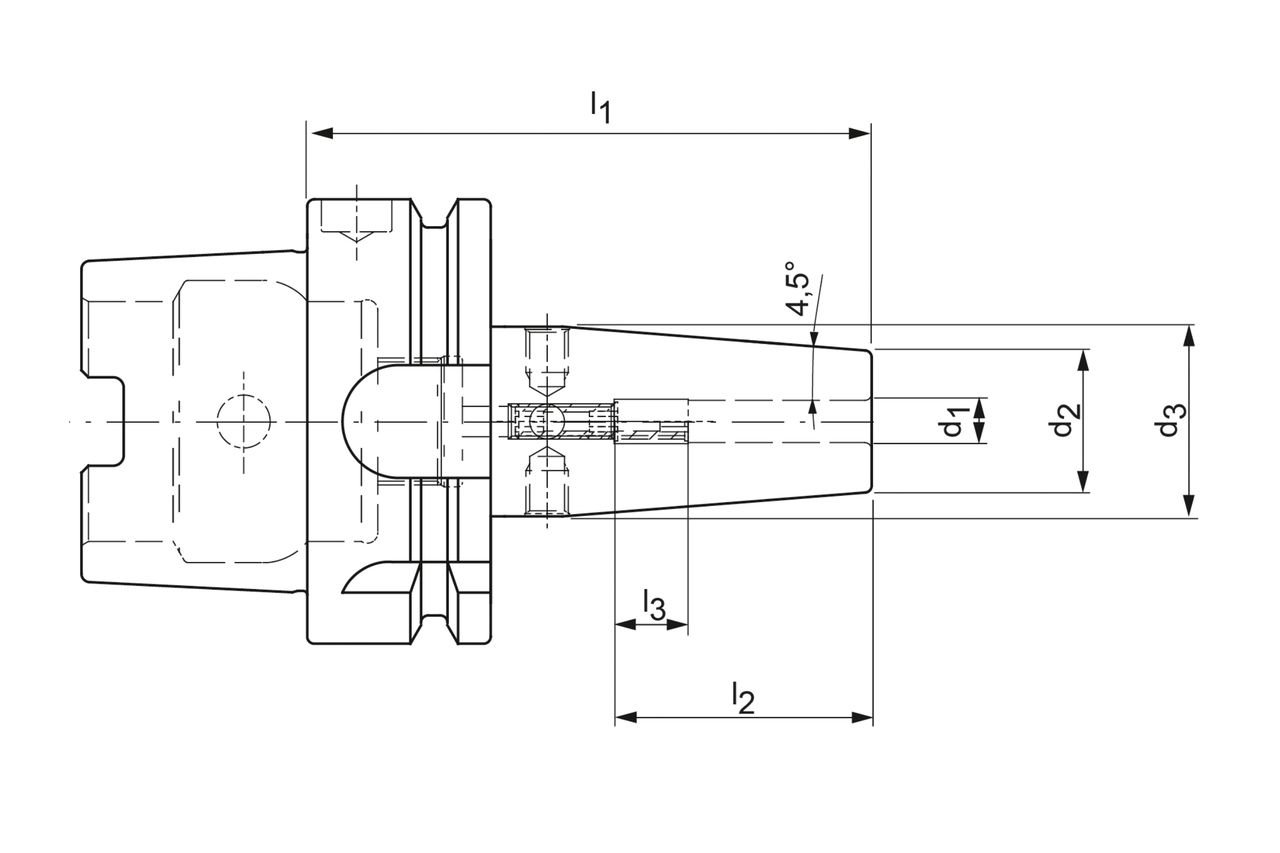

Technische Daten

Maschinenschnittstelle: HSK-A
Größe Maschinenschnittstelle: 63
Technologie: ThermoChuck
d1: 8 mm
d2: 21 mm
d3: 27 mm
l1: 160 mm
l2: 36 mm
l3: 10 mm
l4: 26 mm
Kühlmittelzufuhr: intern
Kühlmittelaustritt: axial konzentrisch
Längeneinstellung: axiale Längeneinstellung
Materialgruppe: CT

Downloads

Technische Zeichnung in tif: 30261740_606077373-000-00-ED1.TIF
Technische Zeichnung in dxf: 30261740_606077373-000-00-ED1.DXF
3D Hüllkontur in stp: 30261740_606404246-000-00-E43.STP
